GSWeb Playground Equipment GS-W5001 Installation Manual

Net jumper
Hide thumbs Also See for GS-W5001:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

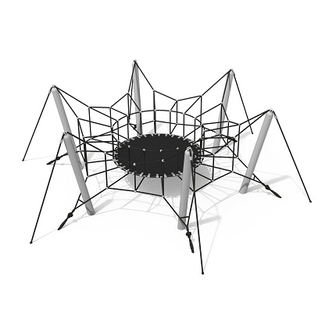

NET JUMPER
INSTALLATION MANUAL
GSWeb Playground Equipment
1046-3, Najeon-ri, Saengnim-myeon,
Gimhae-si Gyeongsangnam-do,
621-821, Republic Of Korea
Tel) +82. 55. 326. 9096~7
Fax) +82. 55. 326. 9022
E-mail) gswebinfo@chol.com
Web site) www.gsweb21.com
GSWeb Playground Equipment
MODEL NO.
By Lappset Group Oy
GS-W5001
200220/ 220220
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the GS-W5001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GSWeb Playground Equipment GS-W5001

Summary of Contents for GSWeb Playground Equipment GS-W5001

  • Page 1 MODEL NO. NET JUMPER By Lappset Group Oy INSTALLATION MANUAL GS-W5001 200220/ 220220 GSWeb Playground Equipment 1046-3, Najeon-ri, Saengnim-myeon, Gimhae-si Gyeongsangnam-do, 621-821, Republic Of Korea Tel) +82. 55. 326. 9096~7 Fax) +82. 55. 326. 9022 E-mail) gswebinfo@chol.com Web site) www.gsweb21.com...

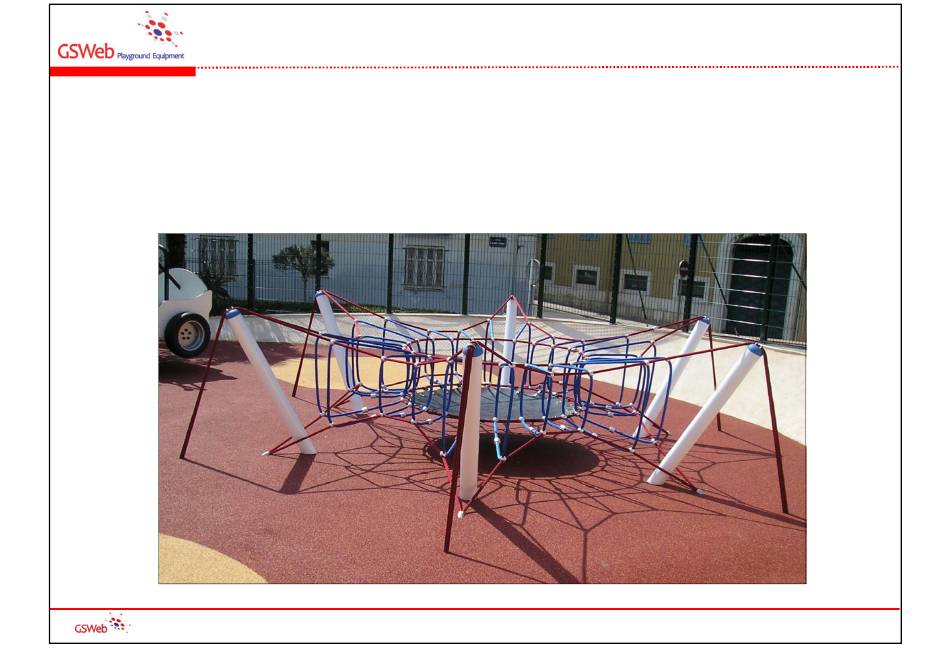

  • Page 2 Nylon cables with UV guard and the landing surface is a textile-reinforced flexible rubber material. The GS-W5001 features GS Web technology which includes the highest steel content and the strongest connection materials in the industry, including a steel-wire core in our edge ropes...
  • Page 3 This height is based on the centre of gravity height of the maximum user. Metric/Imperial conversion: 2600mm = 8' 6-1/4" 4200mm = 13' 9-1/4" 9260mm = 30' 4-1/2" GSWeb Playground Equipment...
  • Page 4 MODEL NO. NET JUMPER By Lappset Group Oy Foundation Information GS-W5001 200220/ 220220 Foundation Please refer to GS-W5001 drawing for exact installation dimensions Pole Figure-3: Foundation section view Level Line Finished ground Finished Grade surface layer Figure-4: Excavate enough materials to allow for proper depth...

  • Page 5: Foundation Layout

    4" / 100mm from edge of concrete footing. Metric/Imperial conversion: 100mm = 4" 550mm = 1' 9-5/8" 250mm = 9-7/8" 600mm = 1' 11-1/2" 500mm = 1' 7-5/8" 1600mm = 5' 3" Figure-5: Concrete footing and Anchor plate Layout GSWeb Playground Equipment...
  • Page 6 25mm / 30mm = 1" 200mm = 7-7/8" 1200mm = 3' 11-1/4" 100mm = 4" 250mm = 9-7/8" 2400mm = 7' 10-1/2" 150mm = 6" 600mm = 1' 11-1/2" 2800mm = 9' 2-1/4" 190mm = 7-1/2" Figure-6: Concrete footing 5600mm = 18' 4-1/2" GSWeb Playground Equipment...

  • Page 7: Plate Assembly

    550mm = 1' 9-5/8" 700mm = 2' 3-1/2" 1300mm = 4' 3-1/4" 1550mm = 5' 1" Figure-7: Attach Anchor plate to footing 2100mm = 6' 10-3/4" 2700mm = 8' 10-1/4" with flat washer, locking washer and nut. GSWeb Playground Equipment...
  • Page 8 M22 X L110 H/T BOLT as shown in Figure 9 Step 2: Attach Turnbuckle to anchor plate M22 X L110 H/T BOLT with M22 X L110 H/T BOLT. Anchor Plate Loosen Turnbuckle all the way (about 100mm), leaving only 4 or 5 threads attached GSWeb Playground Equipment...

  • Page 9: Post Assembly

    Post cap assembly STEP-4 Post assembly Step 3: Attach Post Cap to Post (Figure 10) Step 4: Attach Post to Post base with M22 X L70 T/S BOLT (Figure 11) M22 X L70 T/S BOLT Figure-10: Post assembly GSWeb Playground Equipment...
  • Page 10 NOTE: Make sure post is level before tightening and remains level during process. Tighten Rope with Turnbuckles at the Same time (a) + (a) Tighten Rope with Turnbuckles at the Same time (b) + (b) Tighten Rope with Turnbuckles at the Same time (c) + (c) GSWeb Playground Equipment...

  • Page 11: Maintenance Information

    Refer to IPEMA and TUV maintance system. After properly tensioning the net, it will stretch slightly over the first four weeks of use. Following this initial period, the net needs to be fully re-tensioned by Turnbuckle after 1 year. Figure-12: completed Net GSWeb Playground Equipment...

  • Page 12: Parts List

    PARTS LIST GS-W5001 200220/ 220220 1: main post 6: T/S bolt,nut, washer 2: multi compound rope 7: H/T bolt,nut, washer 3: post cap 8: post plate 4: turn buckle 9: L-anchor bolt,nut,washer 5: anchor shackle 10: Anchor plate GSWeb Playground Equipment...
  • Page 13 Maintenance Installation GS-W5001 200220/ 220220 A weekly check of the activity net is recommended to ensure that no acts of vandalism have damaged the rope. Periodic checks on tension will assist in the durability of the product. GSWeb Playground Equipment...

  • Page 14: Maintenance

    GSWeb Playground Equipment...
  • Page 15 Repairs during operation that could put the safety of maintenance personnel of the public at risk, should be avoided. F. Equipment alterations Alterations to parts of a piece of equipment or structure that could affect the essential safety of the equipment should only be carried out after consultation with the manufacturer or a compete person. GSWeb Playground Equipment...
  • Page 16 200220 / 220220 200220 / 220220 ASENNUSOHJE ASENNUSOHJE ASENNUSOHJE ASENNUSOHJE 200220 / 220220 200220 / 220220 GSWeb Playground Equipment 1046-3, Najeon-ri, Saengnim-myeon, Gimhae-si Gyeongsangnam-do, 621-821, Republic Of Korea Puh: +82. 55. 326. 9096~7 Fax: +82. 55. 326. 9022 S-posti: gswebinfo@chol.com Nettisivu: www.gsweb21.com...
  • Page 17 Se on valmistettu nailon päällystettyllä teräsvaijerilla UV-suojauksella ja pohjan päällyste on tekstiilillä vahvistettua joustavaa kumimateriaalia. GS-W5001 käyttää GS Web teknologiaa joka sisältää alan korkeimman teräspitoisuuden ja vahvimmat liitosmateriaalit, mukaanlukien sivuköysien teräsvaijerisisuksen ja liitoskohdat jotka ovat puristettu paikolleen 75 tonnin painetta käyttäen varmistaen leikkien pitkän käyttöiän ja...
  • Page 18 Tämä korkeus perustuu painopistekorkeuteen maksimikäyttäjältä. Metrinen/imperiaalinen vaihdos: 2600mm = 8' 6-1/4" 4200mm = 13' 9-1/4" 4200mm = 13' 9-1/4" 9260mm = 30' 4-1/2" 3 3 3 3 GSWeb Playground Equipment...
  • Page 19 Perustuksen tiedot Perustuksen tiedot Perustuksen tiedot 200220 / 220220 200220 / 220220 200220 / 220220 200220 / 220220 Perustus Katso GS-W5001 piirustus saadaksesi tarkat asennuskoot Pole Kuva 3: Perustuksen läpileikkaus Level Line Finished ground Viimeistelty taso surface layer Kuva 4: Kaiva tarpeeksi jotta saavutetaan riittävä...
  • Page 20 4” / 100mm betonijalustuksen reunasta. Metrinen/imperiaalinen vaihdos: 100mm = 4" 550mm = 1' 9-5/8" 250mm = 9-7/8" 600mm = 1' 11-1/2" 500mm = 1' 7-5/8" 1600mm = 5' 3" Kuva 5: Betonijalus- ja ankkurilevykaavio 5 5 5 5 GSWeb Playground Equipment...
  • Page 21 1200mm = 3' 11-1/4" 100mm = 4" 250mm = 9-7/8" 2400mm = 7' 10-1/2" 150mm = 6" 600mm = 1' 11-1/2" 2800mm = 9' 2-1/4" 190mm = 7-1/2" Kuva 6: Betonijalusta 5600mm = 18' 4-1/2" 6 6 6 6 GSWeb Playground Equipment...
  • Page 22 550mm = 1' 9-5/8" 700mm = 2' 3-1/2" 1300mm = 4' 3-1/4" Kuva 7: Kiinnitä ankkurilevy jalustaan 1550mm = 5' 1" 2100mm = 6' 10-3/4" käyttäen tasaista pultin aluslevyä, 2700mm = 8' 10-1/4" varmistusaluslaattaa ja mutteria. 7 7 7 7 GSWeb Playground Equipment...
  • Page 23 M22 X L110 H/T PULTTIA kuten kuvassa 9. Vaihe 2: Kiinnitä kiristyslukko ankkurilevyyn M22 X L110 H/T PULTTI Ankkurilevy käyttäen M22 X L110 H/T PULTTIA. Löysää kiristyslukko täysin (noin 100mm), jättäen ainoastaan 4 tai 5 kierrettä liitettynä 8 8 8 8 GSWeb Playground Equipment...
  • Page 24 VAIHE 4 Paalun asennus Vaihe 3: Kiinnitä paalun kansi paalun kärkeen (Kuva10). Vaihe 4: Kiinnitä paalu aluslevyyn käyttäen M22 X L70 T/S PULTTIA (Kuva 11). M22 X L70 T/S PULTTI Kuva 10. Paalun asennus 9 9 9 9 GSWeb Playground Equipment...
  • Page 25 Kiristyslukon kiristäminen HUOMAUTUS: Varmista että paalu ei kallistu ja pysyy kallistumatta prosessin ajan. Kiristä köyttä ja kiristyslukkoa samanaikaisesti (a) + (a) Kiristä köyttä ja kiristyslukkoja samanaikaisesti (b) + (b) Kiristä köyttä ja kiristyslukkoja samanaikaisesti (c) + (c) GSWeb Playground Equipment...
  • Page 26 Katso IPEMA ja TUV ylläpitojärjestelmät. Verkon huolellisen kiristämisen jälkeen tulee se venymään jonkin verran ensimmäisen 4 käyttöviikon aikana. Tämän ensimmäisen käyttökauden jälkeen tulee verkko täydellisesti uudelleen kiristää tulee verkko täydellisesti uudelleen kiristää 1 vuoden jälkeen. Kuva 12: Valmis verkko GSWeb Playground Equipment...
  • Page 27 200220 / 220220 200220 / 220220 200220 / 220220 1. Pääpaalu 6. T/S pultti, mutteri, aluslaatta 2. Moniyhdistelmäköysi 7. H/T pultti, mutteri, aluslaatta 3. Paalun kansi 8. Kiinnityslevy 4. Kiristyslukko 9. L-ankkuripultti, mutteri, aluslaatta 5. Ankkurin ketjulukko 10. Ankkurilevy GSWeb Playground Equipment...
  • Page 28 By Lappset Group Oy Ylläpitoasennus Ylläpitoasennus Ylläpitoasennus Ylläpitoasennus 200220 / 220220 200220 / 220220 200220 / 220220 200220 / 220220 Viikoittainen verkon tarkistus on suositeltavaa varmistamaan, että köyteen ei ole kohdistunut vahingollista ilkivaltaa. Ajoittaiset tarkistukset jännitykseen parantavat tuotteen kestävyyttä. GSWeb Playground Equipment...
  • Page 29 GSWeb Playground Equipment 1 4 1 4 1 4 1 4...
  • Page 30 Laitteen käyttöönoton aikana suoritetut korjaukset jotka voivat aiheuttaa riskin kunnssapitohenkilöstölle tai yleisölle on vältettävä. F. Muutokset laitteisiin Laitteisin tai rakenteisiin tehdyt muutokset jotka voivat olennaisesti vaikuttaa välineiden turvallisuuteen ei saa suorittaa ilman että siitä etukäteen konsultoidaan valmistajan tai pätevän henkilön kanssa. GSWeb Playground Equipment 1 5 1 5 1 5 1 5...
  • Page 31 200220 / 220220 200220 / 220220 ASENNUSOHJE ASENNUSOHJE ASENNUSOHJE ASENNUSOHJE 200220 / 220220 200220 / 220220 GSWeb Playground Equipment 1046-3, Najeon-ri, Saengnim-myeon, Gimhae-si Gyeongsangnam-do, 621-821, Republic Of Korea Puh: +82. 55. 326. 9096~7 Fax: +82. 55. 326. 9022 S-posti: gswebinfo@chol.com Nettisivu: www.gsweb21.com...
  • Page 32 Se on valmistettu nailon päällystettyllä teräsvaijerilla UV-suojauksella ja pohjan päällyste on tekstiilillä vahvistettua joustavaa kumimateriaalia. GS-W5001 käyttää GS Web teknologiaa joka sisältää alan korkeimman teräspitoisuuden ja vahvimmat liitosmateriaalit, mukaanlukien sivuköysien teräsvaijerisisuksen ja liitoskohdat jotka ovat puristettu paikolleen 75 tonnin painetta käyttäen varmistaen leikkien pitkän käyttöiän ja...
  • Page 33 Tämä korkeus perustuu painopistekorkeuteen maksimikäyttäjältä. Metrinen/imperiaalinen vaihdos: 2600mm = 8' 6-1/4" 4200mm = 13' 9-1/4" 4200mm = 13' 9-1/4" 9260mm = 30' 4-1/2" 3 3 3 3 GSWeb Playground Equipment...
  • Page 34 Perustuksen tiedot Perustuksen tiedot Perustuksen tiedot 200220 / 220220 200220 / 220220 200220 / 220220 200220 / 220220 Perustus Katso GS-W5001 piirustus saadaksesi tarkat asennuskoot Pole Kuva 3: Perustuksen läpileikkaus Level Line Finished ground Viimeistelty taso surface layer Kuva 4: Kaiva tarpeeksi jotta saavutetaan riittävä...
  • Page 35 4” / 100mm betonijalustuksen reunasta. Metrinen/imperiaalinen vaihdos: 100mm = 4" 550mm = 1' 9-5/8" 250mm = 9-7/8" 600mm = 1' 11-1/2" 500mm = 1' 7-5/8" 1600mm = 5' 3" Kuva 5: Betonijalus- ja ankkurilevykaavio 5 5 5 5 GSWeb Playground Equipment...
  • Page 36 1200mm = 3' 11-1/4" 100mm = 4" 250mm = 9-7/8" 2400mm = 7' 10-1/2" 150mm = 6" 600mm = 1' 11-1/2" 2800mm = 9' 2-1/4" 190mm = 7-1/2" Kuva 6: Betonijalusta 5600mm = 18' 4-1/2" 6 6 6 6 GSWeb Playground Equipment...
  • Page 37 550mm = 1' 9-5/8" 700mm = 2' 3-1/2" 1300mm = 4' 3-1/4" Kuva 7: Kiinnitä ankkurilevy jalustaan 1550mm = 5' 1" 2100mm = 6' 10-3/4" käyttäen tasaista pultin aluslevyä, 2700mm = 8' 10-1/4" varmistusaluslaattaa ja mutteria. 7 7 7 7 GSWeb Playground Equipment...
  • Page 38 M22 X L110 H/T PULTTIA kuten kuvassa 9. Vaihe 2: Kiinnitä kiristyslukko ankkurilevyyn M22 X L110 H/T PULTTI Ankkurilevy käyttäen M22 X L110 H/T PULTTIA. Löysää kiristyslukko täysin (noin 100mm), jättäen ainoastaan 4 tai 5 kierrettä liitettynä 8 8 8 8 GSWeb Playground Equipment...
  • Page 39 VAIHE 4 Paalun asennus Vaihe 3: Kiinnitä paalun kansi paalun kärkeen (Kuva10). Vaihe 4: Kiinnitä paalu aluslevyyn käyttäen M22 X L70 T/S PULTTIA (Kuva 11). M22 X L70 T/S PULTTI Kuva 10. Paalun asennus 9 9 9 9 GSWeb Playground Equipment...
  • Page 40 Kiristyslukon kiristäminen HUOMAUTUS: Varmista että paalu ei kallistu ja pysyy kallistumatta prosessin ajan. Kiristä köyttä ja kiristyslukkoa samanaikaisesti (a) + (a) Kiristä köyttä ja kiristyslukkoja samanaikaisesti (b) + (b) Kiristä köyttä ja kiristyslukkoja samanaikaisesti (c) + (c) GSWeb Playground Equipment...
  • Page 41 Katso IPEMA ja TUV ylläpitojärjestelmät. Verkon huolellisen kiristämisen jälkeen tulee se venymään jonkin verran ensimmäisen 4 käyttöviikon aikana. Tämän ensimmäisen käyttökauden jälkeen tulee verkko täydellisesti uudelleen kiristää tulee verkko täydellisesti uudelleen kiristää 1 vuoden jälkeen. Kuva 12: Valmis verkko GSWeb Playground Equipment...
  • Page 42 200220 / 220220 200220 / 220220 200220 / 220220 1. Pääpaalu 6. T/S pultti, mutteri, aluslaatta 2. Moniyhdistelmäköysi 7. H/T pultti, mutteri, aluslaatta 3. Paalun kansi 8. Kiinnityslevy 4. Kiristyslukko 9. L-ankkuripultti, mutteri, aluslaatta 5. Ankkurin ketjulukko 10. Ankkurilevy GSWeb Playground Equipment...
  • Page 43 By Lappset Group Oy Ylläpitoasennus Ylläpitoasennus Ylläpitoasennus Ylläpitoasennus 200220 / 220220 200220 / 220220 200220 / 220220 200220 / 220220 Viikoittainen verkon tarkistus on suositeltavaa varmistamaan, että köyteen ei ole kohdistunut vahingollista ilkivaltaa. Ajoittaiset tarkistukset jännitykseen parantavat tuotteen kestävyyttä. GSWeb Playground Equipment...
  • Page 44 GSWeb Playground Equipment 1 4 1 4 1 4 1 4...
  • Page 45 Laitteen käyttöönoton aikana suoritetut korjaukset jotka voivat aiheuttaa riskin kunnssapitohenkilöstölle tai yleisölle on vältettävä. F. Muutokset laitteisiin Laitteisin tai rakenteisiin tehdyt muutokset jotka voivat olennaisesti vaikuttaa välineiden turvallisuuteen ei saa suorittaa ilman että siitä etukäteen konsultoidaan valmistajan tai pätevän henkilön kanssa. GSWeb Playground Equipment 1 5 1 5 1 5 1 5...

  • Page 46: Product Specification

    PRODUCT SPECIFICATION Product Family Net Jumper Product Number GS-W5001 Ages 2 to 5 years Capacity Size D: 18' 4" / 5.60 m H: 3' 11" / 1.20 m Use Zone D: 28' 3" / 8.60 m Fall Height 3’11” / 1.20 m...

  • Page 47: Installation

    PRODUCT SPECIFICATION BASIC FASTENERS All fasteners for component attachments are stainless steel. These will be steel alloy that will withstand a maximum load of TURNBUCKLES up to 87,675 pounds force (390 kN) along the main axis. MOUNTING These will be made of galvanized steel. Corner anchors will contain PLATES multiple connection points to allow for adjustability of the turnbuckles as well as connection of a safety rope.
  • Page 48 MODEL NO. NET JUMPER By Lappset Group Oy INSTALLATION MANUAL GS-W5001 200220/ 220220 GSWeb Playground Equipment 1046-3, Najeon-ri, Saengnim-myeon, Gimhae-si Gyeongsangnam-do, 621-821, Republic Of Korea Tel) +82. 55. 326. 9096~7 Fax) +82. 55. 326. 9022 E-mail) gswebinfo@chol.com Web site) www.gsweb21.com...
  • Page 49 Nylon cables with UV guard and the landing surface is a textile-reinforced flexible rubber material. The GS-W5001 features GS Web technology which includes the highest steel content and the strongest connection materials in the industry, including a steel-wire core in our edge ropes...
  • Page 50 This height is based on the centre of gravity height of the maximum user. Metric/Imperial conversion: 2600mm = 8' 6-1/4" 4200mm = 13' 9-1/4" 9260mm = 30' 4-1/2" GSWeb Playground Equipment...
  • Page 51 MODEL NO. NET JUMPER By Lappset Group Oy Foundation Information GS-W5001 200220/ 220220 Foundation Please refer to GS-W5001 drawing for exact installation dimensions Pole Figure-3: Foundation section view Level Line Finished ground Finished Grade surface layer Figure-4: Excavate enough materials to allow for proper depth...
  • Page 52 4" / 100mm from edge of concrete footing. Metric/Imperial conversion: 100mm = 4" 550mm = 1' 9-5/8" 250mm = 9-7/8" 600mm = 1' 11-1/2" 500mm = 1' 7-5/8" 1600mm = 5' 3" Figure-5: Concrete footing and Anchor plate Layout GSWeb Playground Equipment...
  • Page 53 25mm / 30mm = 1" 200mm = 7-7/8" 1200mm = 3' 11-1/4" 100mm = 4" 250mm = 9-7/8" 2400mm = 7' 10-1/2" 150mm = 6" 600mm = 1' 11-1/2" 2800mm = 9' 2-1/4" 190mm = 7-1/2" Figure-6: Concrete footing 5600mm = 18' 4-1/2" GSWeb Playground Equipment...
  • Page 54 550mm = 1' 9-5/8" 700mm = 2' 3-1/2" 1300mm = 4' 3-1/4" 1550mm = 5' 1" Figure-7: Attach Anchor plate to footing 2100mm = 6' 10-3/4" 2700mm = 8' 10-1/4" with flat washer, locking washer and nut. GSWeb Playground Equipment...
  • Page 55 M22 X L110 H/T BOLT as shown in Figure 9 Step 2: Attach Turnbuckle to anchor plate M22 X L110 H/T BOLT with M22 X L110 H/T BOLT. Anchor Plate Loosen Turnbuckle all the way (about 100mm), leaving only 4 or 5 threads attached GSWeb Playground Equipment...
  • Page 56 Post cap assembly STEP-4 Post assembly Step 3: Attach Post Cap to Post (Figure 10) Step 4: Attach Post to Post base with M22 X L70 T/S BOLT (Figure 11) M22 X L70 T/S BOLT Figure-10: Post assembly GSWeb Playground Equipment...
  • Page 57 NOTE: Make sure post is level before tightening and remains level during process. Tighten Rope with Turnbuckles at the Same time (a) + (a) Tighten Rope with Turnbuckles at the Same time (b) + (b) Tighten Rope with Turnbuckles at the Same time (c) + (c) GSWeb Playground Equipment...
  • Page 58 Refer to IPEMA and TUV maintance system. After properly tensioning the net, it will stretch slightly over the first four weeks of use. Following this initial period, the net needs to be fully re-tensioned by Turnbuckle after 1 year. Figure-12: completed Net GSWeb Playground Equipment...
  • Page 59 PARTS LIST GS-W5001 200220/ 220220 1: main post 6: T/S bolt,nut, washer 2: multi compound rope 7: H/T bolt,nut, washer 3: post cap 8: post plate 4: turn buckle 9: L-anchor bolt,nut,washer 5: anchor shackle 10: Anchor plate GSWeb Playground Equipment...
  • Page 60 Maintenance Installation GS-W5001 200220/ 220220 A weekly check of the activity net is recommended to ensure that no acts of vandalism have damaged the rope. Periodic checks on tension will assist in the durability of the product. GSWeb Playground Equipment...

  • Page 61: Maintenance

    GSWeb Playground Equipment...
  • Page 62 Repairs during operation that could put the safety of maintenance personnel of the public at risk, should be avoided. F. Equipment alterations Alterations to parts of a piece of equipment or structure that could affect the essential safety of the equipment should only be carried out after consultation with the manufacturer or a compete person. GSWeb Playground Equipment...
