Regulus RT4 Quick Start Manual

CZ
termostatický řetízkový regulátor spalovacího vzduchu pro tepelné zdroje na tuhá paliva
Technické údaje:
Regulační rozsah:
Maximální teplota vody:
Maximální teplota prostředí: 60 °C
Zatížení řetízku:
Pracovní poloha:
Montáž regulátoru:
Regulátor zašroubujte ¾" vnějším závitem do nátrubku na kotli s ¾"
vnitřním závitem. Závit utěsněte ( např. těsnící tmel Siseal, teflonová

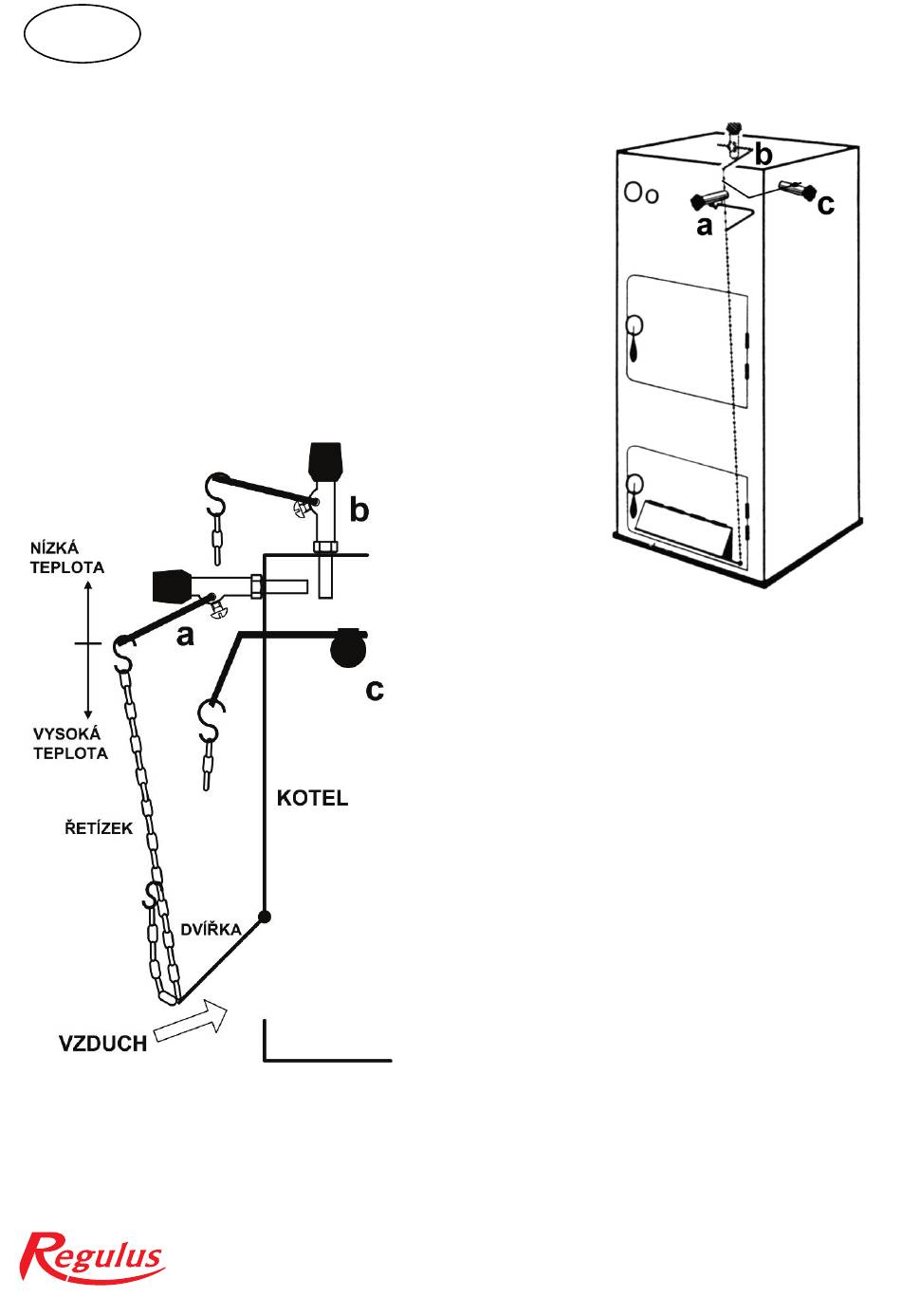

páska...). Regulátor natočte tak, aby při vodorovné instalaci (a)
směřoval výstupek pro umístění tyčky směrem dolů, při svislé
instalaci (b) směrem dopředu a při vodorovné boční instalaci (c)
směrem nahoru.
Vyjměte plastovou transportní trubičku a namísto ní vložte
šestihrannou páku tou stranou napřed, ve které není vyvrtán otvor.
1. Záruční doba je 24 měsíců od data prodeje regulátoru nebo kotle, pokud byl výrobek dodán
s kotlem.
2. Podmínkou pro uznání záruky je dodržení technických údajů výrobce.
3. Záruka se nevztahuje na mechanické poškození regulátoru.

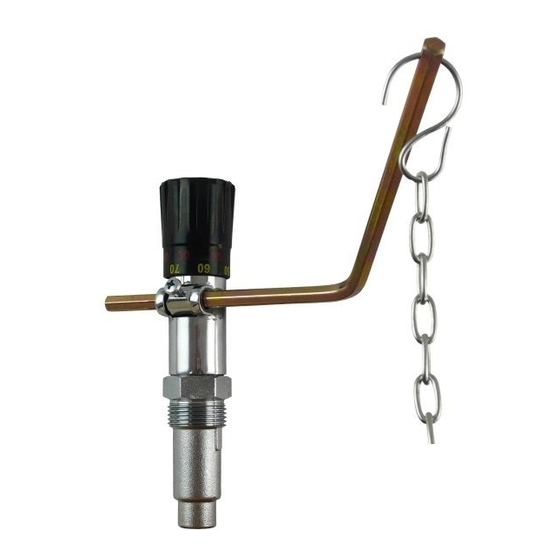

Regulátor tahu Regulus RT4
30 – 90 °C
120 °C
100 – 1000 g
horizontální,vertikální
Dotažením
zajistěte
v takové poloze, aby
její volný konec byl
nad úchytem řetězu
na dvířkách kotle a
rameno páky bylo co
nejblíže
poloze (dle možnosti šestihranu). Nasaďte řetízek do
otvoru páky regulátoru větším háčkem pevně spojeným
s řetízkem. Druhý konec řetízku provlékněte úchytem na
dvířkách kotle a volný konec zajistěte volným háčkem na
visící řetízek. Zkontrolujte, zda řetízek volně visí a páka
se volně pohybuje ( při otáčení knoflíkem).
Při instalaci regulátoru v poloze (a) platí pro nastavení
bílá stupnice. Při instalaci v polohách (b) a (c) platí
červená stupnice.
Kalibrace regulátoru:
Zatopte v kotli při ručně otevřených dvířkách. Knoflíkem
na regulátoru nastavte 60. Když teplota vody dosáhne
60 °C,
uchycení řetízku tak, aby dvířka zůstala otevřená asi 1-2
mm. Nyní můžete zvolit požadovanou teplotu. Pokud by
při provozu za ustáleného stavu teplota kotle byla nižší
než nastavená, zkraťte řetízek, pokud by teplota kotle
byla vyšší než nastavená, řetízek prodlužte. Berte však
v úvahu i další vlivy, které mohou teplotu kotle ovlivnit
bez ohledu na regulátor – zejména množství paliva a
popele v kotli, polohu klapky sekundárního vzduchu,
setrvačnost kotle a celé otopné soustavy.
ZÁRUČNÍ PODMÍNKY
pro regulátor tahu
REGULUS spol. s r.o. ,
šroubu
tyčku
vodorovné
po několika minutách stabilizace upravte
Do koutů 1897/3
143 00 Praha 4
www. regulus.cz
obchod@ regulus.cz
