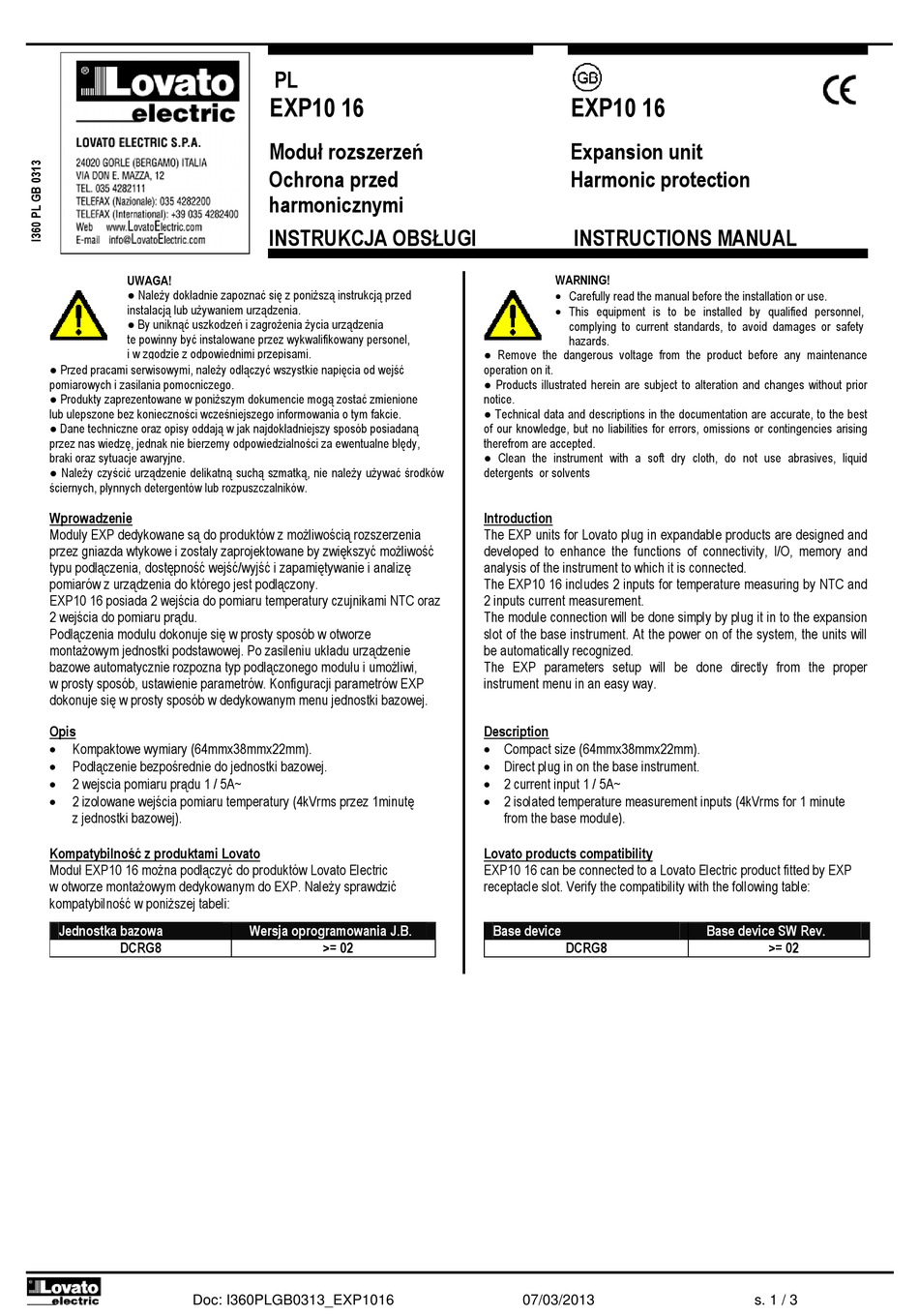

LOVATO ELECTRIC EXP10 16 Instruction Manual

UWAGA!
● Należy dokładnie zapoznać się z poniższą instrukcją przed
instalacją lub używaniem urządzenia.
● By uniknąć uszkodzeń i zagrożenia życia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowiednimi przepisami.
● Przed pracami serwisowymi, należy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego.
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym fakcie.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Wprowadzenie
Moduły EXP dedykowane są do produktów z możliwością rozszerzenia
przez gniazda wtykowe i zostały zaprojektowane by zwiększyć możliwość
typu podłączenia, dostępność wejść/wyjść i zapamiętywanie i analizę
pomiarów z urządzenia do którego jest podłączony.
EXP10 16 posiada 2 wejścia do pomiaru temperatury czujnikami NTC oraz
2 wejścia do pomiaru prądu.
Podłączenia modułu dokonuje się w prosty sposób w otworze
montażowym jednostki podstawowej. Po zasileniu układu urządzenie
bazowe automatycznie rozpozna typ podłączonego modułu i umożliwi,
w prosty sposób, ustawienie parametrów. Konfiguracji parametrów EXP
dokonuje się w prosty sposób w dedykowanym menu jednostki bazowej.
Opis

Kompaktowe wymiary (64mmx38mmx22mm).

Podłączenie bezpośrednie do jednostki bazowej.

2 wejscia pomiaru prądu 1 / 5A~

2 izolowane wejścia pomiaru temperatury (4kVrms przez 1minutę
z jednostki bazowej).
Kompatybilność z produktami Lovato
Moduł EXP10 16 można podłączyć do produktów Lovato Electric
w otworze montażowym dedykowanym do EXP. Należy sprawdzić
kompatybilność w poniższej tabeli:
Jednostka bazowa
DCRG8
Doc: I360PLGB0313_EXP1016
PL
EXP10 16
Moduł rozszerzeń
Ochrona przed
harmonicznymi
INSTRUKCJA OBSŁUGI
Wersja oprogramowania J.B.
>= 02
EXP10 16
Expansion unit
Harmonic protection
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefrom are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents

Introduction

The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 16 includes 2 inputs for temperature measuring by NTC and
2 inputs current measurement.
The module connection will be done simply by plug it in to the expansion
slot of the base instrument. At the power on of the system, the units will
be automatically recognized.
The EXP parameters setup will be done directly from the proper
instrument menu in an easy way.

Description

 Compact size (64mmx38mmx22mm).
 Direct plug in on the base instrument.
 2 current input 1 / 5A~
 2 isolated temperature measurement inputs (4kVrms for 1 minute
from the base module).

Lovato products compatibility

EXP10 16 can be connected to a Lovato Electric product fitted by EXP
receptacle slot. Verify the compatibility with the following table:
Base device
DCRG8
07/03/2013
Base device SW Rev.
>= 02
s. 1 / 3
