Eldat RCL07 Quick Start Manual

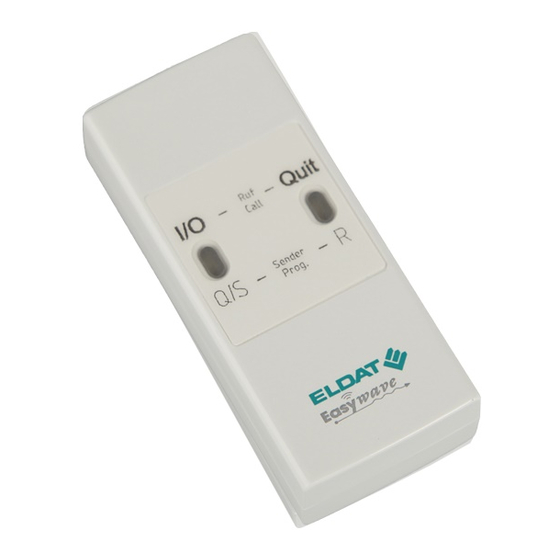

Mini-Empfänger RCL07
D
Ausführung
Programmiertasten mit
Kabeldurchführung
LED
mit Zugentlastung
RCL07E5002A21
Technische Daten
Frequenz: 868,3 MHz
Modulation: FSK
Codierung: Easywave
Spannungsversorgung: 12-24 V DC
Stromaufnahme:
12 V DC: 19 mA Stand by
65 mA Last *)
24 V DC: 11 mA Stand by
31 mA Last *)
Max. Kontaktbelastung: 30 V / 1 A / 30 W
Ausgang: 2 potenzialfreie Relais-
kontakte (1 Wechsler
und 1 Schließer)
Betriebstemperatur: -20 °C bis +60 °C
Schutzart: IP54
Abmessungen (B/L/H): 35/80/20 mm
Gewicht: 38,0 g
Anschlusskabel: Ø 5 mm
*)
Beide Relais sind geschaltet.
Lieferumfang
Mini-Empfänger RCL07, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich mit Schutzklein-
spannung (SELV) betrieben werden und aus-
schließlich als Funksteuerung zum Schalten von
Geräten mit Schutzkleinspannung (SELV) ver-
wendet werden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfäl-
tig durch!
Achtung! Beachten Sie die zulässige Versor-
gungsspannung und die maximale Kontaktbe-
lastung!
Lassen Sie nicht funktionierende Empfänger
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen an dem Empfänger vor!
Funktion
Der Mini-Empfänger RCL07 kann im Spannungs-
bereich von 12-24 V DC betrieben werden. Es
können bis zu 32 verschiedene Sendecodes von
Easywave-Funksendern gespeichert werden.
Betriebsarten
Die Betriebsarten können über Jumper J1 einge-
stellt werden.
TOTMANN (1-Tast-Bedienung)
Das Relais schaltet solange die Sendertaste ge-
drückt wird (max. 36 Sekunden).
EIN/AUS (2-Tast-Bedienung)
Das Relais kann gezielt EIN- oder AUS-geschal-
tet werden. Die Sendertasten A oder C schalten
EIN, die Sendertasten B oder D schalten AUS.
IMPULS (1-Tast-Bedienung)
Wird eine Sendertaste gedrückt, schaltet das Re-
TA2 TA1
lais für eine Sekunde.
Inbetriebnahme
1. Schrauben Sie das Gerät auseinander.
2. Wählen Sie mit dem Jumper J1 eine Be-
triebsart. Werksseitig wird der Empfänger mit
der IMPULS-Funktion ausgeliefert.
3. Schließen Sie die Versorgungsspannung und
die zu schaltenden Schutzkleinspannungs-
verbraucher wie folgt an:
NC1, COM, NO1, NO2: Wechsler/Schließer
-
+, : Spannung 12-24V DC
4. Setzen Sie den Gehäusedeckel wieder auf.
5. Übertragen Sie die Codierung des Senders
auf den Empfänger (s. „Sender einlernen").
Der Empfänger kann keine EasywavePlus-
Telegramme empfangen, d. h. er ist nicht mit
der PTx-Lerntaste der Sender programmier-
bar.
Achtung: Achten Sie auf eine ungehinderte
Funkverbindung. Vermeiden Sie die Montage in
einem Verteilerkasten, Gehäusen aus Metall, in
unmittelbarer Nähe von großen Metallobjekten,
auf dem Boden oder in dessen Nähe.
Sender einlernen
Beim „Sender einlernen" übertragen Sie die Co-
dierung Ihrer Sendertasten (A/B/C/D) auf den
Empfänger. Die am Empfänger eingestellte Be-
triebsart wird mit dem Speichervorgang übernom-
men und ist für den gespeicherten Sendecode
gültig.
1. Drücken Sie kurz (< 1,6 Sekunden) die Pro-
grammiertaste TA1 für Kanal 1 bzw. TA2 für
Kanal 2. Der Empfänger ist für ca. 30 Sekun-
den in Lernbereitschaft, die LED des entspre-
chenden Kanals blinkt.
2. TOTMANN und IMPULS: Halten Sie eine
Taste Ihres Senders gedrückt.
EIN/AUS: Halten Sie die Sendertaste Ihres
Senders gedrückt, mit der Sie einschalten
wollen (A/C). Der Code der zugehörigen Tas-
te (B/D) wird automatisch zugeordnet.
Der Sendecode wird übertragen, die LED
leuchtet kurz auf und der Empfänger wech-
selt in die Betriebsbereitschaft. Lassen Sie
die Sendertaste jetzt los.
3. Wollen Sie weitere Sender einlernen, wieder-
holen Sie Schritt 1 und Schritt 2.
Hinweis: Zum Ändern der Betriebsart ist zuerst
der Sendecode des Senders zu löschen, dann
die gewünschte Betriebsart mittels Jumper neu
einzustellen und abschließend der Sendecode
wieder einzulernen.
4 3 2 1
Blinkt die LED ca. 4 Sekunden schnell, sind alle
J1
32 Speicherplätze belegt.
Jede Art von Sender kann nur einmal
in den RCL07 eingelernt werden!
4 3 2 1
J1
Wurden z. B. bei Sendern mit 2-Tast-Be-
dienung der Sendecode A oder B einge-
lernt, sind die Tasten C und D in diesem
RCL07 nicht nutzbar.
4 3 2
J1
4 3 2 1
1
Einzelne Sendecodes löschen
J1
1. Halten Sie die Programmiertaste TA1 für Ka-
nal 1 bzw. TA2 für Kanal 2 länger als 1,6 s
gedrückt. Die LED TA1 bzw. TA2 blinkt sehr
schnell. Der Empfänger befindet sich für ca.
30 s in Löschbereitschaft.
2. Drücken Sie die Sendertaste, deren Code
gelöscht werden soll. Ist der Sendecode ge-
löscht, leuchtet die entsprechende LED kurz
auf und der Empfänger wechselt in die Be-
triebsbereitschaft.
Bei der Betriebsart EIN/AUS wird der Code
der zugehörigen Taste ebenfalls gelöscht.
Alle Sendecodes löschen (Reset)
1. Halten Sie die Programmiertaste TA1 oder
TA2 länger als 1,6 s gedrückt. Die entspre-
chende LED blinkt sehr schnell. Der Empfän-
ger befindet sich für ca. 30 s in Löschbereit-
schaft.
2. Drücken Sie die Programmiertaste TA1 oder
TA2 erneut länger als 1,6 s. Wenn alle Sen-
decode gelöscht wurden, leuchtet die ent-
sprechende LED kurz auf und der Empfänger
wechselt in die Betriebsbereitschaft.
Hinweis: Ein Abbruch aller Lern- und Löschvor-
gänge ist durch kurzes Betätigen der Tasten TA1
bzw. TA2 möglich oder durch ca. 30 Sekunden
warten, bis der Empfänger in die Betriebsbereit-
schaft gewechselt ist.
Entsorgungshinweise
Altgeräte dürfen nicht mit dem Hausmüll
entsorgt werden!
Entsorgen Sie Altgeräte über eine Sam-
melstelle für Elektronikschrott oder über
Ihren Fachhändler.
Entsorgen Sie das Verpackungsmaterial
in die Sammelbehälter für Pappe, Papier
und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit beseiti-
gen wir unentgeltlich Mängel des Gerätes, die auf
Material- oder Herstellungsfehler beruhen, durch
Reparatur oder Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Hiermit erklärt ELDAT EaS GmbH, dass der
Funkanlagentyp RCL07 der Richtlinie 2014/53/
EU entspricht.
Der vollständige Text der EU-Konformitätser-
klärung ist unter der folgenden Internetadresse
verfügbar: www.eldat.de
Kundendienst
Sollten trotz sachgerechter Handhabung Störun-
gen auftreten oder wurde das Gerät beschädigt,
wenden Sie sich bitte an Ihren Händler oder an
den Hersteller.
ELDAT EaS GmbH
Im Gewerbepark 14
15711 Königs Wusterhausen
Deutschland
Telefon: + 49 (0) 33 75 / 90 37-310
Telefax: + 49 (0) 33 75 / 90 37-90
Internet: www.eldat.de
E-Mail: info@eldat.de
