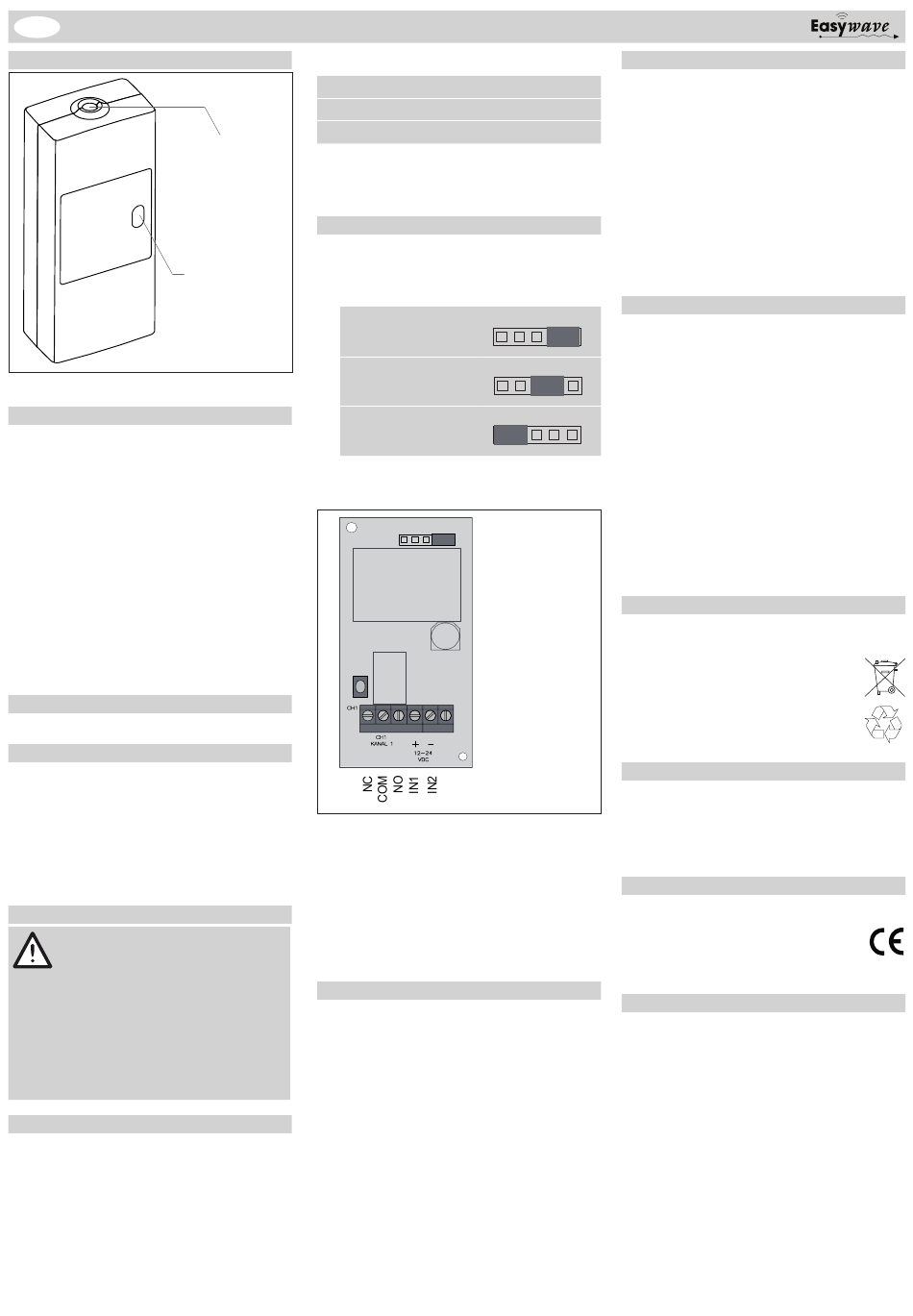

Eldat Easywave RCL07 Manual

Ruf-Empfänger RCL07
D

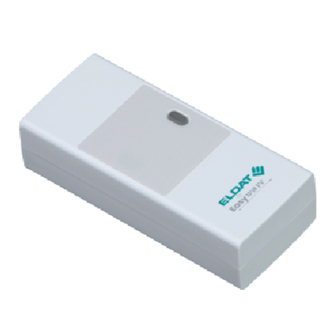

Ausführung
Kabeldurchführung
mit Zugentlastung
RCL07-5001E-02
Technische Daten
Frequenz: 868,3 MHz
Modulation: FSK
Codierung: Easywave
Spannungsversorgung: 12-24 V DC
Leistungsaufnahme: 0,3 W Stand by
0,8 W Last
Max. Kontaktbelastung: 30 V / 1 A / 30 W
Ausgang: 1 potenzialfreier
Relaiskontakt
Betriebstemperatur: -20 °C bis +60 °C
Schutzart: IP44
Abmessungen (B/L/H): 35/80/20 mm
Gewicht: 24,0 g
Anschlusskabel: Ø 5 mm
Lieferumfang
Ruf-Empfänger RCL07, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich mit Schutzklein-
spannung (SELV) betrieben werden und aus-
schließlich als Funksteuerung zum Schalten von
Geräten mit Schutzkleinspannung (SELV) ver-
wendet werden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfäl-
tig durch!
Achtung! Beachten Sie die zulässige Versor-
gungsspannung und die maximale Kontaktbe-
lastung!
Lassen Sie nicht funktionierende Empfänger
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen an dem Empfänger vor!
Funktion
Der Easywave-Ruf-Empfänger RCL07 kann im
Spannungsbereich von 12-24 V DC betrieben
werden. Der Empfänger kann bis zu 32 verschie-
dene Sendecodes von Easywave-Funksendern
speichern.
Folgende Betriebsarten stehen zur Verfügung:
TOTMANN
Das Relais schaltet solange die Sendertaste ge-
drückt wird (max. 36 Sekunden).
EIN/AUS
Sendertaste
A oder C
B oder D
IMPULS
Wird eine Sendertaste gedrückt, schaltet das Re-
lais für eine Sekunde.
Inbetriebnahme
1. Schrauben Sie das Gerät auseinander.
2. Wählen Sie mit dem Jumper J1 die gewün-
Programmiertaste
schte Betriebsart. Werksseitig wird der Emp-
mit LED
fänger mit der Totmann-Funktion ausgeliefert.
TOTMANN
(Pos. 1+2)
EIN/AUS
(Pos. 2+3)
IMPULS
(Pos. 4+5)
3. Schließen Sie die Versorgungsspannung und
die zu schaltenden Schutzkleinspannungs-
verbraucher wie folgt an:
(Wechsler)
4. Setzen Sie den Gehäusedeckel wieder auf.
5. Übertragen Sie die Codierung des Senders
auf den Empfänger (siehe „Sender einler-
nen").
Achtung: Achten Sie auf eine ungehinderte
Funkverbindung. Vermeiden Sie die Montage in
einem Verteilerkasten, Gehäusen aus Metall, in
unmittelbarer Nähe von großen Metallobjekten,
auf dem Boden oder in dessen Nähe.
Sender einlernen
Im Modus „Sender einlernen" übertragen Sie die
Codierung Ihrer Sendertasten auf den Empfän-
ger. Die am Empfänger eingestellte Betriebsart
wird mit dem Speichervorgang übernommen und
ist für den aktuell gespeicherten Sendecode gül-
tig.
1. Drücken Sie kurz (< 1,6 Sekunden) die Pro-
grammiertaste. Die LED blinkt.
2. Halten Sie eine Taste Ihres Senders ge-
drückt. Der Sendecode wird übertragen, die
LED leuchtet kurz auf und blinkt dann wieder.
Lassen Sie die Sendertaste jetzt los.
3. Wollen Sie weitere Sender einlernen, wieder-
holen Sie Schritt 2.
4. Drücken Sie nochmals kurz die Programmier-
taste (< 1,6 Sekunden), um in die Betriebsbe-
reitschaft zu wechseln.
Funktion
erstes Drücken: EIN
zweites Drücken: AUS
J1
1
J1
1
J1
1
J1
1
Versorgungs-
spannung:
12-24V AC/DC:
IN1, IN2
(Polung beliebig)
Verbraucher
Kanal 1:
NC, COM, NO
(Wechsler)
Einzelne Sendecodes löschen
Im Löschmodus können Sie einzelne Sendeco-
des im Empfänger gezielt löschen.
1. Halten Sie die Programmiertaste länger als
1,6 Sekunden gedrückt. Der Löschmodus
wird aktiviert. Die LED blinkt sehr schnell.
2. Drücken Sie die gewünschte Sendertaste.
Wenn der Sendecode gelöscht wurde, leuch-
tet die LED kurz auf und blinkt dann weiter
schnell.
3. Wollen Sie weitere Sender löschen wieder-
holen Sie Schritt 2 oder drücken Sie kurz die
Programmiertaste (< 1,6 Sekunden), um in
den Betriebsmodus zu wechseln.
Alle Sendecodes löschen (Reset)
Im Reset-Modus können Sie alle gespeicherten
Codes löschen.
1. Halten Sie die Programmiertaste länger als
1,6 Sekunden gedrückt. Die LED blinkt sehr
schnell.
2. Drücken Sie die Programmiertaste erneut
länger als 1,6 Sekunden. Wenn alle Sende-
code gelöscht wurden, leuchtet die LED kurz
auf und blinkt dann weiter schnell.
3. Drücken Sie kurz die Programmiertaste
(< 1,6 Sekunden), um in den Betriebsmodus
zurückzukehren.
Entsorgungshinweise
Altgeräte dürfen nicht mit dem Hausmüll
entsorgt werden!
Entsorgen Sie Altgeräte über eine Sam-
melstelle für Elektronikschrott oder über
Ihren Fachhändler.
Entsorgen Sie das Verpackungsmaterial
in die Sammelbehälter für Pappe, Papier
und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit beseiti-
gen wir unentgeltlich Mängel des Gerätes, die auf
Material- oder Herstellungsfehler beruhen, durch
Reparatur oder Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Das Produkt erfüllt die wesentlichen Anforderun-
gen der R&TTERichtlinie 1999/5/EG.
Für den Einsatz in: EU/CH/FL/IS/N
Die Konformitätserklärung ist auf folgen-
der Internetseite abrufbar: www.eldat.de.
Kundendienst
Sollten trotz sachgerechter Handhabung Störun-
gen auftreten oder wurde das Gerät beschädigt,
wenden Sie sich bitte an Ihren Händler oder an
folgende Adresse:
ELDAT GmbH
Im Gewerbepark 14
15711 Königs Wusterhausen
Deutschland
Telefon: + 49 (0) 33 75 / 90 37-0
Telefax: + 49 (0) 33 75 / 90 37-90
Internet: www.eldat.de
E-Mail: info@eldat.de
101805 16.07.2012 D/GB
