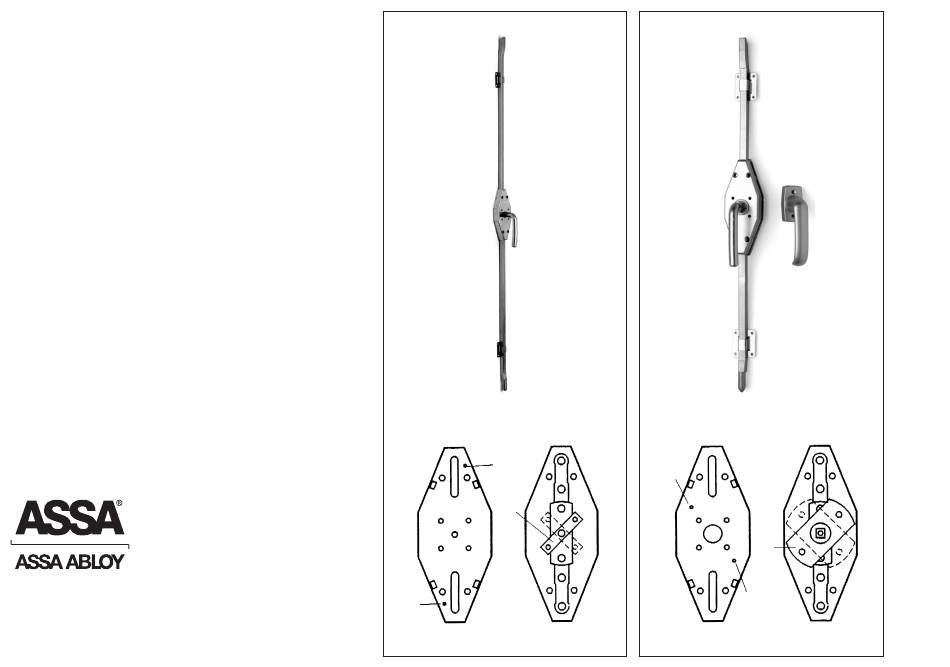

Monteringsanvisning

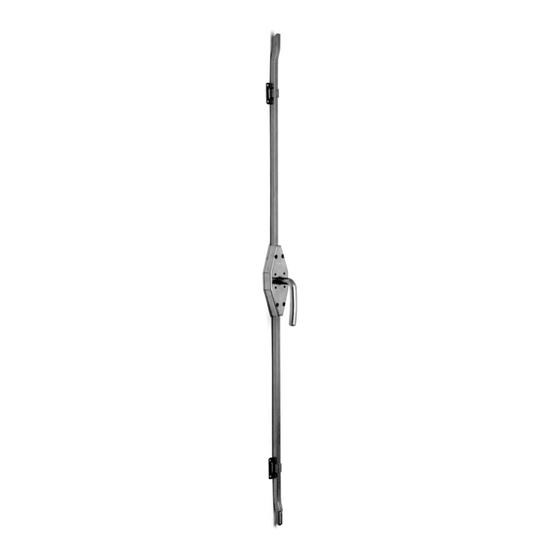

Regel ASSA 560/13 och ASSA 575.
ASSA 560/13 och ASSA 575 kan användas för såväl höger och vänster-
hängda portar. Handtagets gång bestäms av hur stopplänken
"A" placeras. Stopplänken placeras diagonalt över länksyste-
met med tapparna i motsvarande hål i bottenplåten.
Montering
1. Mät ut centrumhöjden för låshuset = regelns handtags-
höjd +5mm.
2. Fäst bottenplåten med spik genom hålen "B".
3. Om handtag 2858 ska användas (Regel 575), montera
detta med tillhörande skruv och låsbricka.
4. Träd stångbyglarna på regelns stänger.
5. Koppla stängerna på låshusets länkar.
6. Vid montering av tryckcylinder 2940. Tag bort dekalen
på låshusets kåpa. Vrid handtaget så att skruvhålen blir
synliga. Montera cylindern med hjälp av de 4 medföljande
skruvarna. Vrid handtaget till stängt läge och kontrollera
låsning.
7. Skruva fast låshuset och tillse att dess nabbar går in i
urtagen i bottenplåten.
8. Ställ handtaget i öppet läge (stängerna indragna) och
skruva fast stångbyglarna så långt ut som möjligt.
9. Före montering av handtag 1710 (Regel 575), Kapa
fykantsprinten till rätt längd = dörrtjocklek 30mm.
Regel 560/13 kan även användas som panikregel. Lås-huset
monteras då med handtaget pekande uppåt i stängt läge,
samt stopplänken monteras ej. Cylinder 2940 ska ej heller
användas.
ASSA OEM AB
Box 121 99
402 42 Göteborg
Tel. 031-704 40 00
info.gbg@assaoem.se
www.assaoem.seO
560/13
B
A
B
560/13
2858 1710
Innerhandtag Ytterhandtag
B
A
B
