Stahl 8188 Series Operating Instructions Manual

Busbar system
Hide thumbs Also See for 8188 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

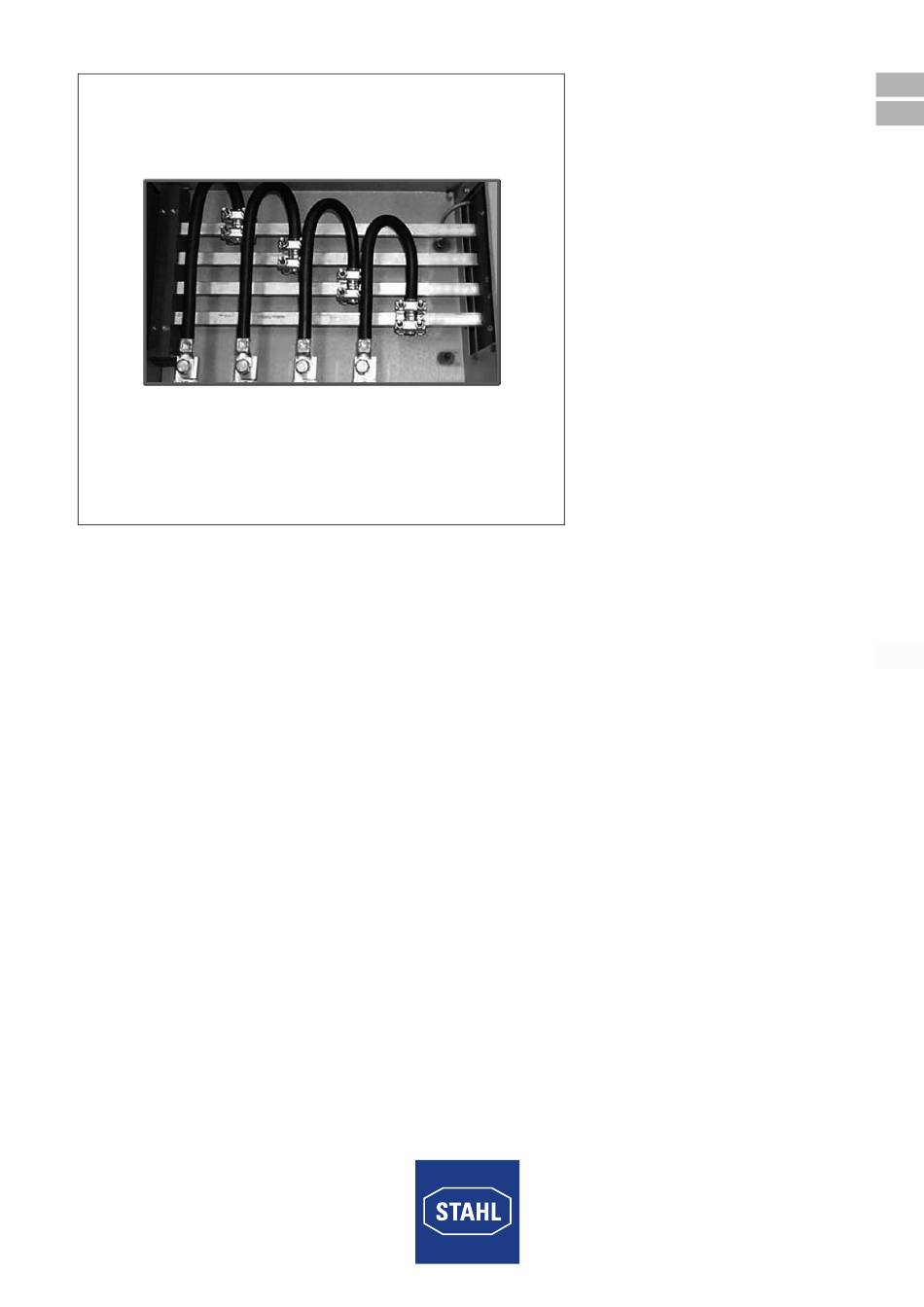

Sammelschienensystem
Busbar system
Reihe 8188
Series 8188
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8188 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8188 Series

Summary of Contents for Stahl 8188 Series

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Sammelschienensystem Busbar system Reihe 8188 Series 8188...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Sammelschienensystem Reihe 8188...

  • Page 4: Table Of Contents

    Inbetriebnahme ....................19 Instandhaltung, Wartung, Reparatur ..............19 Instandhaltung ....................19 Wartung ......................19 Reparatur ......................20 Entsorgung ......................20 Zubehör und Ersatzteile ...................20 Allgemeine Angaben Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com Angaben zur Betriebsanleitung ID-Nr.:...

  • Page 5: Konformität Zu Normen Und Bestimmungen

    Erläuterung der Symbole Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr Allgemein Gefahr durch explosionsfähige Atmosphäre Gefahr durch spannungsführende Teile 2226774/ 8188603300 Sammelschienensystem 2013-12-13·BA00·III·de·02...

  • Page 6: 2.2 Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Page 7: Sicherheitshinweise

    • Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs- bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. Umbauten und Änderungen WARNUNG Gefahr durch Umbauten und Änderungen am Gerät! Explosionsschutz gefährdet!

  • Page 8: 5 Technische Daten

    Technische Daten Technische Daten Kennzeichnung Typbezeichnung 8188 Explosionsschutz Global (IECEx) Gas und Bergbau IECEx PTB 06.0097U Ex e II Ex e I Europa (ATEX) Gas und Bergbau PTB 02 ATEX 1151U E II 2G Ex e II E I M 2 E e I Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX Technische Daten...

  • Page 9: 6 Transport Und Lagerung

    3 m (> 160 A: 5 m) Teileinheit Länge einer max. 2 Teileinheiten Gesamteinheit Weitere technische Daten, siehe www.stahl-ex.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen.

  • Page 10: Montage Und Installation

    Montage und Installation Montage und Installation Maßangaben / Befestigungsmaße 7.1.1 Klemmen zum Stromschienenanschluss 160 A (12 x 6 mm) Zugbügelklemme für Rund- und Flachleiter mit Klemmbereich 16 - 95 mm klemmbare Leiterquerschnitte: feindrähtig mit 16 bis 95 mm Aderendhülse mehrdrähtig 25 bis 95 mm Anzugsdrehmoment min.
  • Page 11 Montage und Installation Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16152E00 8188 Zugbügelklemme für Rund- und Flachleiter 10 - 25 mm Sammelschienenanschluss mit selbstformender Schraube bis 16 mm Schraube M5 DIN 7500 ISO 4017 Federring DIN 128-5 Scheibe DIN 125-5, 3 Kabelschuh für Bolzen M5 Anzugsdrehmomente: Einschrauben in die Schienen...
  • Page 12 Montage und Installation Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16149E00 16150E00 8188 Sammelschienenanschluss mit selbstformender Schraube Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16151E00 8188 Sammelschienenanschluss mit selbstformender Schraube Sammelschienensystem 2226774/ 8188603300 Reihe 8188 2013-12-13·BA00·III·de·02...
  • Page 13 Montage und Installation 7.1.2 Klemmen zum Stromschienenanschluss 200 A, 400 A und 630 A Klemme mit Klemmbereich 10 - 70 mm klemmbare Leiterquerschnitte: feindrähtig 10 bis 50 mm mehrdrähtig 10 bis 70 mm Anzugsdrehmoment Schienenbefestigung und 5 Nm Leiteranschluss Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16140E00 8188 Zugbügelklemme für Rund- und Flachleiter 10 - 70 mm 2226774/ 8188603300...
  • Page 14 Montage und Installation Bügelklemme (einfach, doppelt) mit Klemmbereich 1,5 - 6 mm einfach klemmbare Leiterquerschnitte: feindrähtig 4 mm eindrähtig 6 mm Anzugsdrehmoment Schienenbefestigung und 3,5 Nm Leiteranschluss Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16152E00 8188 Einfache Bügelklemme mit Klemmbereich 1,5 - 6 mm doppelt klemmbare Leiterquerschnitte: feindrähtig 2x 4 mm...
  • Page 15 Montage und Installation Maßzeichnung (alle Maße in mm / Zoll) – Änderungen vorbehalten 16152E00 8188 Doppelte Bügelklemme mit Klemmbereich 1,5 - 6 mm Sammelschienenklemme für Rundleiter 50 - 240 mm klemmbare Leiterquerschnitte: feindrähtig 50 bis 185 mm mehrdrähtig 50 bis 240 mm Anzugsdrehmoment 15 Nm Maßzeichnung (alle Maße in mm) –...
  • Page 16 Montage und Installation Sammelschienenklemme für Rundleiter 50 - 240 mm klemmbare Leiterquerschnitte: feindrähtig 2 x 50 bis 185 mm mehrdrähtig 2 x 50 bis 240 mm Anzugsdrehmoment 15 Nm Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16147E00 8188 Sammelschienenklemme Rundleiter 2 x 50 - 240 mm Sammelschienensystem 2226774/ 8188603300 Reihe 8188...
  • Page 17 Montage und Installation Sammelschienenklemme für Flachleiter 16 - 21 mm klemmbare Leiter: Flachband 16 - 21 mm Anzugsdrehmoment 15 Nm Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16145E00 8188 Sammelschienenklemme Flachleiter 16 - 21 mm 2226774/ 8188603300 Sammelschienensystem 2013-12-13·BA00·III·de·02 Reihe 8188...
  • Page 18 Montage und Installation Zugbügelklemme für Rundleiter 50 - 240 mm und Flachleiter 16 - 21 mm klemmbarer Leiterquerschnitt: a) feindrähtig bis 120 mm mehrdrähtig bis 150 mm b) feindrähtig bis 185 mm mehrdrähtig bis 240 mm c) Flachband 16 bis 21mm Anzugsdrehmomente 25 Nm Maßzeichnung (alle Maße in mm) –...

  • Page 19: Montage / Demontage, Gebrauchslage

    Montage und Installation Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 16136E00 8188 Beispiel für die Verbindung von Sammelschienen gleichen Potentials bei zwei größeren Steuerungen Montage / Demontage, Gebrauchslage Bei freier Bewitterung das explosionsgeschützte, elektrische Betriebsmittel mit Schutzdach oder -wand ausrüsten. Angaben zur mechanischen Montage wie Lage der Befestigungspunkte, Maße oder Gewicht des Sammelschienensystems entnehmen Sie der beiliegenden Aufbauzeichnung.

  • Page 20: 7.3 Installation

    Montage und Installation Installation GEFAHR Gefahr durch spannungsführende Teile! Tod oder schwerste Verletzungen drohen! • Öffnen Sie das Gehäuse nur zur Durchführung der Installations-, Wartungs und Instandsetzungsarbeiten. Nach Abschluss der Arbeiten muss das Gehäuse wieder sorgfältig verschlossen werden. • Installation und Inbetriebnahme des Sammelschienensystems darf nur von einer Elektrofachkraft durchgeführt werden.

  • Page 21: Inbetriebnahme

    Instandhaltung, Wartung, Reparatur Inbetriebnahme WARNUNG Gerät vor der Inbetriebnahme überprüfen! Explosionsschutz gefährdet! • Vor der Inbetriebnahme Prüfungsvorschriften in den national gültigen Bestimmungen beachten, damit der Explosionsschutz erhalten bleibt. • Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion überprüfen. Stellen Sie vor der Inbetriebnahme sicher, das: •...

  • Page 22: 8.3 Reparatur

    Entsorgung Reparatur GEFAHR Gefahr durch unsachgemäße Wartung/Reparatur! Explosionsschutz gefährdet! • Reparaturen am Gerät nur von R. STAHL Schaltgeräte GmbH durchführen lassen. Entsorgung • Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur Entsorgung beachten. • Materialien getrennt dem Recycling zuführen.
  • Page 23 Operating instructions Additional languages www.stahl-ex.com Busbar system Series 8188...

  • Page 24: Stahl Schaltgeräte Gmbh Am Bahnhof

    Phone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com Information regarding the operating instructions ID-No.: 226774 / 8188603300 Publication Code: 2013-12-13·BA00·III·en·02 Further documents • Data sheet 8188 For further languages, see www.stahl-ex.com. Busbar system 226774 / 8188603300 Series 8188 2013-12-13·BA00·III·en·02...

  • Page 25: Conformity With Standards And Regulations

    Explanation of the symbols Conformity with standards and regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the symbols Symbols in these operating instructions Symbol Meaning Tips and recommendations on the use of the device General danger Danger due to explosive atmosphere...

  • Page 26: 2.2 Warning Notes

    Explanation of the symbols Warning notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Page 27: Safety Notes

    • During installation and operation observe the information (characteristic values and rated operating conditions) on the rating, data and information plates located on the device. • Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data. Modifications and alterations...

  • Page 28: 5 Technical Data

    Technical data Technical data Marking Type designation 8188 Explosion Protection Global (IECEx) Gas and mining IECEx PTB 06.0097U Ex e II Ex e I Europe (ATEX) Gas and mining PTB 02 ATEX 1151 U E II 2G Ex e II E I M 2 E e I Certifications and certificates Certificates...

  • Page 29: 6 Transport And Storage

    2 single units max. 2 single units unit For further technical data, see www.stahl-ex.com. Transport and storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free.

  • Page 30: Mounting And Installation

    Mounting and installation Mounting and installation Dimensions / fastening dimensions 7.1.1 Terminals for busbar connection 160 A (12 x 6 mm) U-clamp terminal for round and flat conductors with clamping range 16 - 95 mm Clampable conductor cross-sections: finely stranded with core end 16 to 95 mm sleeve stranded...
  • Page 31 Mounting and installation Dimensional Drawings (all dimensions in mm) - Subject to alterations 16152E00 8188 U-clamp terminal for round and flat conductors 10 - 25 mm 226774 / 8188603300 Busbar system 2013-12-13·BA00·III·en·02 Series 8188...
  • Page 32 Mounting and installation Busbar connection with self-tapping screw up to 16 mm M5 screw DIN 7500 ISO 4017 Split washer DIN 128-5 Washer DIN 125-5, 3 Cable lug for M5 bolt Tightening torques: Screwing in the bars (to form thread) 6 Nm Conductor fastening 4 Nm...
  • Page 33 Mounting and installation 7.1.2 Terminals for busbar connection 200 A, 400 A and 630 A Terminal with clamping range 10 - 70 mm Clampable conductor cross-sections: finely stranded 10 to 50 mm stranded 10 to 70 mm Tightening torque Bar fastening and conductor 5 Nm connection Dimensional Drawings (all dimensions in mm) - Subject to alterations...
  • Page 34 Mounting and installation Dimensional Drawings (all dimensions in mm) - Subject to alterations 16152E00 8188 Single U-clamp terminal with clamping range 1.5 - 6 mm Double clampable conductor cross-sections: finely stranded 2x 4 mm solid 2x 6 mm Tightening torque 15 Nm Bar fastening and conductor 3.5 Nm...
  • Page 35 Mounting and installation Dimensional Drawings (all dimensions in mm) - Subject to alterations 16138E00 8188 Busbar terminal for round conductors 50 - 240 mm 226774 / 8188603300 Busbar system 2013-12-13·BA00·III·en·02 Series 8188...
  • Page 36 Mounting and installation Busbar terminal for round conductors 50 - 240 mm Clampable conductor cross-sections: finely stranded 2 x 50 to 185 mm stranded 2 x 50 to 240 mm Tightening torque 15 Nm Dimensional Drawings (all dimensions in mm) - Subject to alterations 16147E00 8188 Busbar terminal for round conductors 2 x 50 - 240 mm Busbar system...
  • Page 37 Mounting and installation Busbar terminal for flat conductors 16 - 21 mm Clampable conductors: Ribbon cable 16 - 21 mm Tightening torque 15 Nm Dimensional Drawings (all dimensions in mm) - Subject to alterations 16145E00 8188 Busbar terminal for flat conductors 16 - 21 mm 226774 / 8188603300 Busbar system 2013-12-13·BA00·III·en·02...
  • Page 38 Mounting and installation U-clamp terminal for round conductors 50 - 240 mm and flat conductors 16 - 21 mm Clampable conductor cross-section: a) finely stranded up to 120 mm stranded up to 150 mm b) finely stranded up to 185 mm stranded up to 240 mm c) Ribbon cable...
  • Page 39 Mounting and installation Dimensional Drawings (all dimensions in mm) - Subject to alterations 16136E00 8188 Example for the connection of busbars of the same potential in case of two large control systems 226774 / 8188603300 Busbar system 2013-12-13·BA00·III·en·02 Series 8188...

  • Page 40: Mounting / Dismounting, Operating Position

    Mounting and installation Mounting / dismounting, operating position Provide a protective roof or wall if explosion-protected electric equipment is exposed to the weather. Information regarding mechanical assembly, such as location of attachment points, dimensions or weight of the busbar system, can be found in the enclosed assembly drawing.

  • Page 41: Commissioning

    Maintenance and repair Commissioning WARNING Check the device before commissioning! Explosion protection is impaired! • Observe the inspection requirements in the current national regulations before commissioning in order to maintain the explosion protection. • Check the device for proper installation and function before commis- sioning.

  • Page 42: 8.3 Repair

    Repair DANGER Danger due to improper maintenance/repair! Explosion protection is impaired! • Repair work on the device must be performed only by R. STAHL Schaltgeräte GmbH. Disposal • Observe national and local regulations and statutory regulation regarding disposal. • Separate materials when sending it for recycling.
  • Page 44 Busbar system 226774 / 8188603300 Series 8188 2013-10-01·BA00·III·de·en·02...
