ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-210/2016 Rev.: 2
Charakteristika
• dvojúrovňový termostat s funkcí „OKNO", tzn. že výstup je sepnutý pokud se
měřená teplota pohybuje mezi nastavenými teplotami (nastavitelné v rozsahu -20..
+20 °C)
• používá se pro ochranu proti zamrzání (okapy, chodníky, vjezdy, potrubí apod.),
kdy topení je sepnuto pokud teplota klesne pod nastavenou horní úroveň (např.
+5 °C) a vypne pokud teplota klesne pod spodní úroveň (např. -10 °C, kdy už topení
svým výkonem není schopno efektivně vyhřívat)

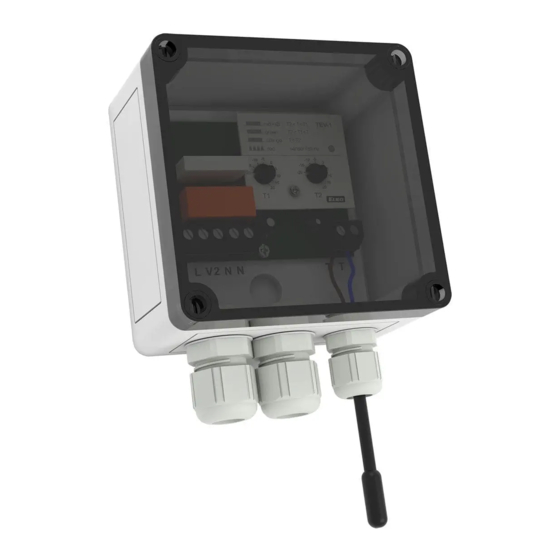

• termostat je umístěn ve vodotěsné krabici s krytím IP65, která dovoluje venkovní
instalaci s vestavěným senzorem TZ-0 (součástí balení)
• stav termostat indikuje LED (3 barvy)
• funkce hlídání zkratu nebo přerušení senzoru
• výstupní přepínací kontakt 16 A (AC1)

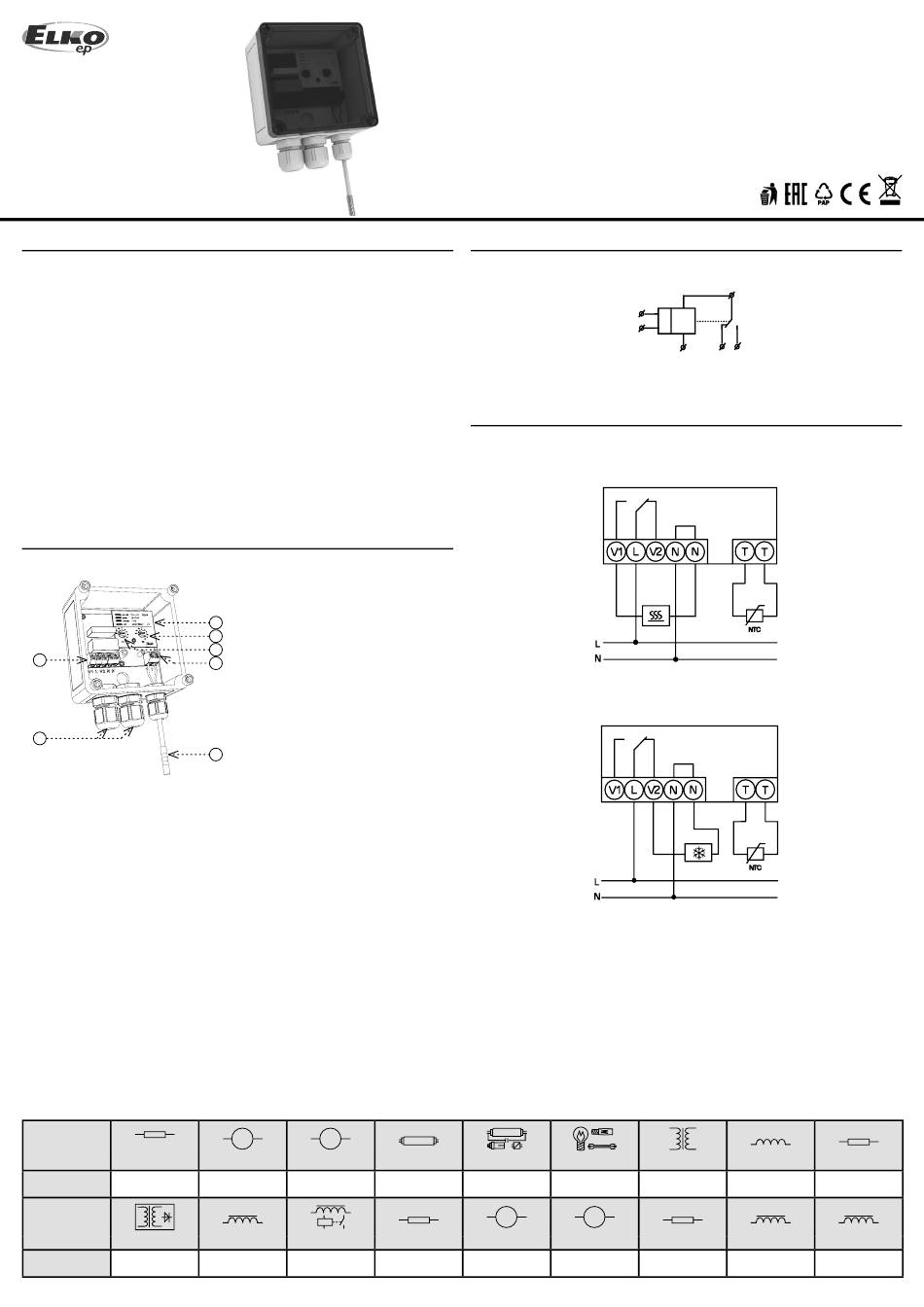

Popis přístroje
5
7
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 16 A
250V / 16A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 16 A
250V / 6A
1. Indikace stavu přístroje
2. Nastavení dolní teploty
3. Nastavení horní teploty
1
4. Svorka připojení senzoru
2
3
5. Svorky připojení napájecího napětí a
4
výstupního kontaktu
6. Senzor TZ-0
7. Průchodky pro přívodní kabely
6
M
M
AC2
AC3
nekompenzované
250V / 5A
250V / 3A
230V / 3A (690VA)
K
AC14
AC15
250V / 6A
250V / 6A
TEV-1
Termostat
Symbol
Zapojení
Funkce topení
Funkce chlazení
AC5a
AC5a
kompenzované
x
M
DC3
DC1
24V / 6A
24V / 16A
1 / 2
L
T
°C
T
N
V2 V1
HAL.230V
AC5b
AC6a
800W
x
250V / 3A
M
DC5
DC12
24V / 4A
24V / 16A
CZ
AC7b
AC12
250V / 10A
DC13
DC14
24V / 2A
24V / 2A
Advertisement
Table of Contents
Related Manuals for Elko TEV-1
Summary of Contents for Elko TEV-1
- Page 1 TEV-1 ELKO EP, s.r.o. Palackého 493 769 01 Holešov, Všetuly Česká republika Termostat Tel.: +420 573 514 211 e-mail: elko@elkoep.cz www.elkoep.cz Made in Czech Republic 02-210/2016 Rev.: 2 Charakteristika Symbol • dvojúrovňový termostat s funkcí „OKNO“, tzn. že výstup je sepnutý pokud se měřená...
-
Page 2: Technické Parametry
-20.. +20 °C h) hystereze termostat 2: -20.. +20 °C TEV-1 je dvojúrovňový termostat, určený pro systém ochrany střešních okapů proti Hystereze (citlivost): 3 °C (± 1.5 °C) zamrzání. Přístroj je umístěn ve vodotěsné krabici (IP65), senzor s dvojitou izolací je Senzor: termistor NTC 12 kΩ/ 25 °C... - Page 3 TEV-1 ELKO EP, s.r.o. Palackého 493 769 01 Holešov, Všetuly Czech Republic Thermostat Tel.: +420 573 514 211 e-mail: elko@elkoep.com www.elkoep.com Made in Czech Republic 02-210/2016 Rev.: 2 Characteristics Symbol • two-level thermostat with function “WINDOW” meaning that output is switched in case the measured temperature is within set range (adjustable in range -20..
-
Page 4: Technical Parameters
2: -20 to +20 °C (-4 °F to +68 °F) TEV-1 is a double thermostat designated for system of protection of roof watershoots Hysteresis (sensitivity): 3 °C (± 1.5 °C) / (37.4 °F (± 34.7 °F)) against freezing. The device is placed in a waterproof box (IP65), sensor with double Sensor: thermistor NTC 12 kΩ... - Page 5 TEV-1 ELKO EP SLOVAKIA, s.r.o. Fraňa Mojtu 18 949 01 Nitra Slovenská republika Termostat Tel.: +421 37 6586 731 e-mail: elkoep@elkoep.sk www.elkoep.sk Made in Czech Republic 02-210/2016 Rev.: 2 Charakteristika Symbol • dvojúrovňový termostat s funkciou „OKNO“, tzn. že výstup je zopnutý pokiaľ sa meraná...
-
Page 6: Technické Parametre
-20.. +20 °C h) hysterézia termostat 2: -20.. +20 °C TEV-1 je dvojitý termostat, určený pre systém ochrany strešných žľabov proti zamŕzaniu. Hysterézia (citlivosť): 3 °C (± 1.5 °C) Prístroj je umiestnený vo vodotesnej krabici (IP65), čidlo s dvojitou izoláciou je súčasťou Senzor: termistor NTC 12 kΩ... -
Page 7: Opis Urządzenia
TEV-1 ELKO EP POLAND Sp. z o.o. ul. Motelowa 21 43-400 Cieszyn Polska Termostat GSM: +48 785 431 024 e-mail: elko@elkoep.pl www.elkoep.pl Made in Czech Republic 02-210/2016 Rev.: 2 Charakterystyka Symbol • dwupoziomowy termostat z funckją „OKNO“, tzn. że wyjściowy styk jest załączony jeżeli się... -
Page 8: Dane Techniczne
1: -20.. +20 °C h) histereza termostat 2: -20.. +20 °C Jednopoziomowy termostat TEV-1, przeznaczony dla systemów ochrony rynien przeciw Érzékenysége: 3 °C (± 1.5 °C) zamarzaniu. Aparat umieszczony jest w wodoszczelnej puszce (IP65), czujnik z podwójną Czujnik: termistor NTC 12 kΩ / 25 °C izolacją... - Page 9 TEV-1 ELKO EP Hungary Kft. Hungária krt. 69 1143 Budapest Magyarország Kettős termosztát (IP65) Tel.: +36 1 40 30 132 e-mail: info@elkoep.hu www.elkoep.hu Made in Czech Republic 02-210/2016 Rev.: 2 Jellemzők Jelölés • Kettős termosztát „ABLAK“ funkcióval, a beállítható hőmérséklet tartomány -20..
-
Page 10: Műszaki Paraméterek
-20.. +20 °C h) hiszterézis 2-es termosztát: -20.. +20 °C TEV-1 kettős termosztát, használható olyan helyeken ahol szükség van fag védelemre. Az Hiszterézis (érzékenység): 3 °C (± 1.5 °C) eszköz vízálló dobozba van szerelve (IP65), az érzékelő kettős szigetelésű. A termosztát Érzékelő:... - Page 11 TEV-1 ELKO EP, s.r.o. Palackého 493 769 01 Holešov, Všetuly Czech Republic Thermostat Tel.: +420 573 514 211 e-mail: elko@elkoep.com www.elkoep.com Made in Czech Republic 02-210/2016 Rev.: 2 Caracteristici Simbol • Termostat dublu cu funcţia „fereastra“ și intervalul de timp -20.. +20 °C •...
-
Page 12: Parametrii Tehnici
Termostatul 2: -20.. +20 °C TEV-1 termostat dublu se poate folosi în locuri unde este nevoie de protecţie împotriva Hister (sensibilitate): 3 °C (± 1.5 °C) înghetului. Este montat în cutie (IP65). Temperatura de jos și de sus a termostatului se pot Senzor: thermistor NTC 12 kΩ... - Page 13 RU / UA ООО ЭЛКО ЭП РУС 4-я Тверская-Ямская 33/39 TEV-1 125047 Москва, Россия Тел: +7 (499) 978 76 41 эл. почта: elko@elkoep.ru, www.elkoep.ru ТОВ ЕЛКО ЕП УКРАЇНА Термостат вул. Сирецька 35 04073 Київ, Україна Тел.: +38 044 221 10 55 эл.
-
Page 14: Технические Параметры
термостат 1: -20.. +20 °C h) гистерезис термостат 2: -20.. +20 °C TEV-1 - двухуровневый термостат, предназначен для защиты кровельных желобов 3 °C (± 1.5 °C) Гистерезис (чувствительность): от замерзания. Устройство находится в водозащитном корпусе (IP65), сенсор Сенсор: термистор NTC 12 кΩ / 25 °C с... - Page 15 DE / AT ELKO EP Germany GmbH TEV-1 Minoritenstr. 7 50667 Köln, Deutschland Tel: +49 (0) 221 222 837 80 E-mail: elko@elkoep.de, www.elkoep.de ELKO EP Austria GmbH Thermostat Laurenzgasse 10/7 1050 Wien, Österreich Tel: +43 (0) 676 942 9314 E-mail: elko@elkoep.at, www.elkoep.at...
-
Page 16: Technische Parameter
-20.. +20 °C h) Hysterese Thermostat 2: -20.. +20 °C TEV-1 ist ein zweistufi ger Thermostat, entwickelt zum Frostschutz von Regenrinnen. Das Hysterese: 3 °C (± 1.5 °C) Gerät ist in einem wasserdichten Gehäuse eingebaut (IP65). Ein Temperaturfühler mit Fühler: Thermistor NTC 12 kΩ... - Page 17 TEV-1 ELKO EP ESPAÑA S.L. C/ Josep Martinez 15a, bj 07007 Palma de Mallorca España Termostato Tel.: +34 971 751 425 e-mail: info@elkoep.es www.elkoep.es Made in Czech Republic 02-210/2016 Rev.: 2 Característica Símbolo • termostato de dos niveles con función „VENTANA“, signífi ca que la salida está...
-
Page 18: Especificaciones
-20.. +20 °C h) histéresis termostato 2: -20.. +20 °C TEV-1 es termostato de dos niveles, utilizado para la protección contra congelación Histéresis (sensibilidad): 3 °C (± 1.5 °C) de canalones. Termostato está situado en una caja impermeable (IP65), sensor con Sensor: termistor NTC 12 kΩ...
