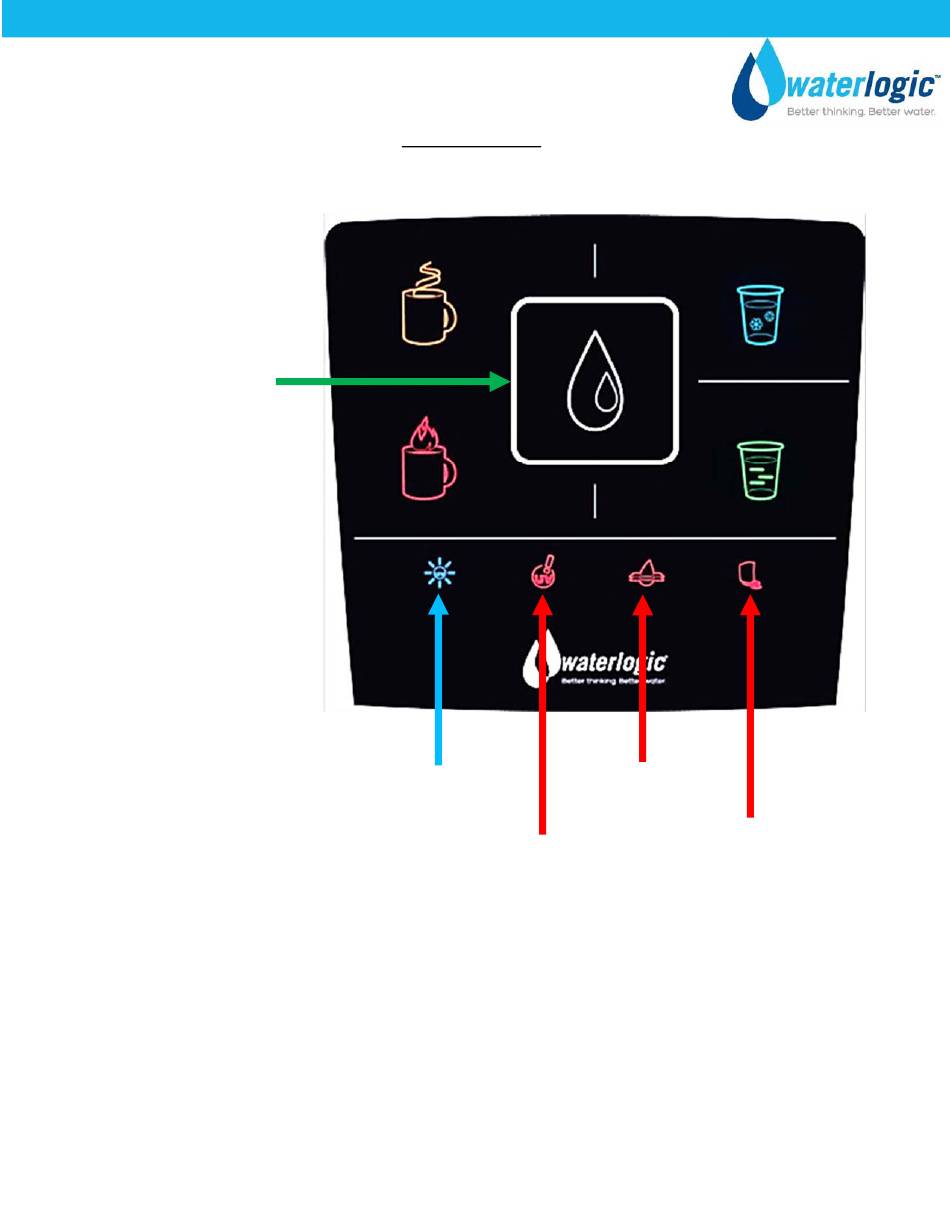

Energy Saving Sleep Mode
Active
White Dispense Backlight
indicates Cube is in Energy
Saving Sleep Mode.
No Dispense Backlight
indicates Cube is NOT in
Energy Saving Sleep Mode.
UV Dosage is adequate when
Instructions to Replace the UV lamp, Replace Filter Cartridge and correcting any leaks elsewhere
in this Manual.
CUBE Manual

PCB LED CODES


illuminated
UV Purification Alert
Cold and Ambient water will not dispense
without properly functioning FIREWALL™
UV purification that ensures the safety of
                                                                        Page 13 – Revision 10‐8‐2018

Replace UV Lamp

the water.
Filter Service
Needed
Replace Filter
Leak has been
Cartridge
detected

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CUBE and is the answer not in the manual?

Questions and answers

Related Manuals for WaterLogic CUBE

Summary of Contents for WaterLogic CUBE

  • Page 1 PCB LED CODES            Energy Saving Sleep Mode  Active  White Dispense Backlight  indicates Cube is in Energy  Saving Sleep Mode.    No Dispense Backlight  indicates Cube is NOT in  Energy Saving Sleep Mode.  UV Dosage is adequate when  Filter Service  illuminated  Needed  Replace Filter  Leak has been  UV Purification Alert  Cartridge  detected  Replace UV Lamp    Cold and Ambient water will not dispense  without properly functioning FIREWALL™  UV purification that ensures the safety of  the water.  Instructions to Replace the UV lamp, Replace Filter Cartridge and correcting any leaks elsewhere  in this Manual.  CUBE Manual                                                                          Page 13 – Revision 10‐8‐2018   ...
  • Page 2 FT‐0003‐L00‐WLT  Click‐In‐Click‐Out Housing   Every 12 months.   Local water conditions    Assembly  will determine proper filter type and  Replacement Element    maintenance schedule.    P/N FT‐0055‐WLT  NSF/ANSI 53 Certified  Hot Tank 1.3 Liter  HT‐0001‐I00  Every 3‐5 years, depending on usage.  120V/500W        CAUTION!  Use only Waterlogic Replacement parts that can be obtained from Waterlogic or an  Authorized Waterlogic Dealer, failure to do so will void the Warranty.    See Installation and Service Manual for additional information.    Hot Tank HT‐0001‐I00 Service   Hot Tanks (with controls) must be replaced at least every 3‐5 years depending on usage.  Descaling  hot tank may be required on a regular basis depending upon filtration and local water conditions.   See Installation and Service Manual for further details.      DISPOSAL  End of Life  At the end of this product’s life, ensure that it is disposed of in an environmentally friendly manner  which is fully compliant with all Federal/State/Local Requirements and Guidelines.  Do not dispose  of this appliance with normal household or business waste.          CUBE Manual                                                                          Page 14 – Revision 10‐8‐2018   ...
  • Page 3  New 13‐Watt UV lamp   Water Pitcher or Container to collect water from the faucet   5‐gallon container or drain basin   Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner    1. WARNING!  HIGH VOLTAGE ELECTRICAL HAZARD.  Unplug before inspection and service.      1. Visually inspect all electrical and water connections for signs of wear or damage.  2. Waterlogic recommends changing the UV Lamp every 12 months.  WARNING!  ULTRAVIOLET RADIATION.  Protect your skin and eyes against ultraviolet rays.   Never look directly at an operating UV light.  Disconnect before removing UV Lamp.    CAUTION!  UV LAMPS ARE HAZARDOUS.  Lamps are considered Hazardous Waste and must be  disposed of accordingly.   Refer to Product MSDS sheet for details.    CAUTION!  UV SYSTEM IS FRAGILE.  Never handle the UV Lamp or Quartz Sleeve with bare hands.   UV Lamp and Quartz Sleeve must be free of oils and contaminants to ensure proper operation.   Use a soft non‐abrasive cloth to clean.    3. Ensure there is adequate (minimum of 2”) clearance around the Cube Water Treatment System  and clean the condenser grill and compressor fan to provide efficient cooling system operation.  4. Sanitize the cold tank per instructions in the pre‐installation procedures.  Clean and sanitize external surfaces of the Cube Water Treatment System.  Use soap and water or  chemicals that are compatible with ABS plastic and will not damage or degrade the product surfaces.  Remove and clean the faucet.  Replace as needed.  WARNING!  SANITIZER MAY CONTAIN HAZARDOUS CHEMICALS.  Use of proper personal  protective equipment such as rubber gloves and eye protection is required.    CUBE Manual                                                                          Page 15 – Revision 10‐8‐2018   ...
  • Page 4   The chambers are separated by a welded‐in tank  baffle.    Water always flows into the bottom of the tank and  out the top to the faucet.    The Hot Tank outlet tube has a restrictor in its base.   This ensures the reservoir is always full by allowing  more water in than out.    There is a small hole in the side of the tank outlet tube  that allows air and water to pass into the vent  chamber as it is heated.    Water in the vent chamber is suctioned back through  the outlet tube vent hole when water is dispensed.    Expansion of water as it is heated in the reservoir will  push the water out the faucet when the outlet tube  vent hole becomes plugged with debris or scale.      The small Outlet Vent Hole is susceptible to scale build  up and is a key indicator that descaling is required.    It is critical to descale the Hot Tank through the vent  line and outlet line on a regular basis to prevent this  problem.      Descaling through the inlet and/or outlet lines only  will not clean the vent chamber and outlet vent hole  properly.        CUBE Manual                                                                          Page 16 – Revision 10‐8‐2018   ...
  • Page 5 RESETTING THE HOT TANK OVERLOAD (HIGH LIMIT) SAFETY    1.  Turn off both the Green Heater/Compressor  2. Unplug power to unit.  Switch and the Red Power Switches located on    back of unit    O=OFF        3.   With a Phillips Head Screwdriver, remove the  4. Remove Top Cover by placing your hands  two screws at back of the Top Cover if installed.   on the top and pushing the Top Cover  towards the rear.           Lift and remove.      5.   With a Phillips Head Screwdriver, Remove the two screws on the Right‐Side Panel     Remove Right Side Panel.    CUBE Manual                                                                          Page 17 – Revision 10‐8‐2018   ...
  • Page 6 6.   Reach up behind the Hot Tank and take hold of the protective metal box covering the  overloads on the Hot Tank.  There are nuts that secure the metal box to the Hot Tank,  however the nuts are loose enough to remove them metal box.    7.   Press Red Button on each overload to reset (there are two reset buttons)              Location of the two    Hot Tank Overload    Buttons                    8.   Reassemble unit by using these instructions in reverse.    CUBE Manual                                                                          Page 18 – Revision 10‐8‐2018   ...
  • Page 7   The Hot Tank is made from stainless steel.  Ensure descaling solution is compatible with stainless  and always flush the unit completely.  Dispose in an environmentally safe manner.    See Hot Tank Descaling Video and training procedure located on the Partner Area of the Waterlogic  Website for more detailed instructions.  www.waterlogic.us    Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   5‐gallon container or drain basin   Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 4 feet in length, and assorted ¼” quick connect fittings   Sanitizing Cartridge   Food Coloring    1.   Turn off the incoming water supply at the isolation point      2.   Select the cold‐water icon and then select the Dispense Button, when  the water stops flowing release the button.   CUBE Manual                                                                          Page 19 – Revision 10‐8‐2018   ...
  • Page 8 3.   Switch off the Red Power and the Green Heater/Compressor Switches O=OFF at the rear of  the machine and remove the power lead from the unit.    4.   Use a Phillips‐head screwdriver to remove the two screws at the  rear of the machine that secure the Top Cover if installed.      5.   Remove the Top Cover by placing your hands  on the Top, and push it towards the rear of  the CUBE then lift to remove. 6.   Next, remove the Filter closest to the front of  the machine.    Insert your finger into the round hole of the  lever, and pull the lever up to the vertical  position.     7.   Pull the lever straight up to remove the filter assembly (some slight  force may be required). Verify the filter removed is the 10‐inch CBC filter.  If the filter is  labeled differently, call 1‐800‐288‐1891 Technical Assistance.  8.   Unscrew the filter body from the filter head by turning the base in a clockwise direction.    9.   Pour away the excess water. CUBE Manual                                                                          Page 20 – Revision 10‐8‐2018 ...
  • Page 9 10.   Remove the Filter Cartridge from the filter head by turning the base in  a clockwise direction.     11.   Remove the Hot Drain Valve Cap at the back of the CUBE until all  water has been removed. 12.   Add Descaling Solution (minimum 2 ounces of descaling powder) to Empty Filter Body.    13.   Screw the Filter Body to the filter head in a counter‐clockwise motion,  it must be securely tightened. 14.   a. Insert the Filter  b. Push it firmly until  c. Lock the filter by  Assembly back into  the Filter is securely  closing the locking  its cradle, aligning  in place and is flush  lever until it ‘clicks’  the two male ports  with the cradle top  into place. with the female holes  surface. in the cradle 15.   Turn on the water supply at the isolation point ...
  • Page 10   Dispense 2 quarts of water.          18.   Turn on Green Heater/Compressor Switch at rear of machine.  I =  ON      19.   Leave the descale solution fluid to stand in the Hot Tank for 20 minutes.    After 20 minutes, select the Hot Water Icon, select the Dispense button and flush 3 gallons  of Hot water through the CUBE.    20.   Turn off the water supply at the isolation point.  21.   Select the Cold‐Water Icon, then the Dispense Button until no  water dispenses from the CUBE. 22.   Switch Off the Red Power and Green Heater/Compressor Switch at the  rear of the machine. O=OFF 23.   Remove the Power Lead from the unit. 24.   Insert your finger into the round hole of the lever,  and pull the lever up to the vertical position. NOTE:  Make sure the front Filter with descaling  solutions is the one removed.    ...
  • Page 11 25.   Pull the lever straight up to remove the filter assembly (some slight  force may be required) 26.   Unscrew the filter body from the filter head by turning the base in  clockwise direction.    27.   Pour away the excess water, ensure any remnants of decaling solution have been flushed.  28.   Remove the Filter Cartridge from the filter head.   29.   Screw the Filter Body to the Filter Head by turning the base in a counter‐ clockwise direction.  Ensure it is securely tightened. 30.   Fit the Filter Assembly into the machine as follows:  CUBE Manual                                                                          Page 23 – Revision 10‐8‐2018   ...
  • Page 12 31.   Use a Phillips‐head screwdriver to reinstall the two screws at  the rear of the machine that secure the Top Cover if screws  were removed in Step 4. 32.   Turn on the water supply at the isolation point.  33.   Reconnect the power lead and insert it into the rear of the machine.  Turn on the Red Power Switch I=ON        34.   The Green Heater/Compressor switch can now be turned on.  I=ON     Allow the CUBE to heat and cool the water.      35.   Clean the outside of the machine with the non‐abrasive anti‐bacterial wipe or cloth.  36.   Taste the water one final time, if you detect hint of taste, flush 3 more gallons of water   through the Hot Tank.    CUBE Manual                                                                          Page 24 – Revision 10‐8‐2018   ...
  • Page 13 WARNING!  HOT WATER HAZARD.  Unit Produces Very Hot Water and Steam.  Always use  insulated and chemically compatible containers and let unit cool down before draining the Hot  Tank to avoid injury.        CAUTION!  REPLACE HOT TANK EVERY 3‐5 YEARS.  The Hot Tank and its controls should be  replaced a minimum of every three to five years to ensure efficient operation.      WARNING!  REINSTALL ALL PANELS AND COVERS.  Always reinstall all panels, protective covers,  and fasteners after servicing equipment.  Failure to do so could result in severe personal injury  and will void the certifications and warranty of the equipment.        CUBE Manual                                                                          Page 25 – Revision 10‐8‐2018   ...
  • Page 14 FILTER REPLACEMENT    Filters should be configured to optimize your system.  Filters need to be configured and specified to  do the job given the local water conditions, usage, maintenance schedule, and placement  restrictions.    In order for our filters to perform as represented and to provide the best quality water possible, it is  essential that filters be replaced periodically.  The frequency of filter changes depends on your water  quality and your water usage.  For example, if there is a lot of sediment and/or particles in your  water, then you will have to change your filters more frequently than a location with little to no  sediment.  Be sure to replace your filters whenever you notice a decline in the performance, whether  it is a drop‐in flow rate and/or pressure or an unusual taste in the water.      WARNING!  Read and understand the contents of this manual before attempting to service  CUBE. Failure to follow the instructions in this manual could result in death, serious personal  injury, or severe property damage.  Only trained and qualified technicians should attempt to  install, maintain, or service Waterlogic Equipment.    Materials Needed:    Phillips Screwdriver.     Replacement filter cartridge(s)   Water Pitcher or Container to collect water from the faucet   5‐gallon container or drain basin    1. Turn off the incoming water supply at the isolation point.    2. Select the cold‐water icon and then select the dispense button.  When the water  stops flowing release the button        3. Switch Off the Red Power Switch and the Green Heater/Compressor switches at ...
  • Page 15       7. Pull the lever straight up to remove the filter assembly (slight force may be required).              8. Remove the Filter Body from the filter head by turning the base in a  clockwise direction.                9. Remove the Filter Cartridge from the Filter Head by pulling it out.              10. Remove the new Filter Cartridge from the packaging and fit it by firmly pushing it into the  Filter Head, making sure it is firmly and securely fitted.            CUBE Manual                                                                          Page 27 – Revision 10‐8‐2018   ...
  • Page 16                   13. Replace Top Cover and Screws.    14. Turn on the Water Supply.    15. Turn on Red Power Switch I=ON      *Do not turn on Green Heater / Compressor Switch until instructed to do so.    16. Select Cold Water and dispense until water flows clear.  This step flushes the  carbon fines from the filter.    17. Reset filter service timer.   Reset by selecting the hot and cold icons simultaneously and holding  them for 10 seconds. The unit will beep and the filter service indicator light will turn off once  reset is complete.    18. Turn on Green Heater / Compressor Switch. I=ON              CUBE Manual                                                                          Page 28 – Revision 10‐8‐2018   ...
  • Page 17 UV LAMP REPLACEMENT    1.   Remove the UV Lamp Protective Cover from the front  right‐hand side of the CUBE by removing the fixing  screw and lifting the cover up  2.   Disconnect the UV Lamp Connector by pressing in the  clip on the side of the machine.    Pull the connector towards the front of the machine.      3.   Firmly pull the old UV Lamp up and out of the CUBE.      Do not pull the lamp out an angle as it may break or  damage the internal parts of the CUBE.  4.   Insert the new UV Lamp while holding the white end  caps only.    Insert the UV Lamp, ensuring you have pushed it all  the way down until it cannot go any further.    Reconnect the UV lamp Connector, making sure the  connectors are lined up correctly as they will only fit  when correctly aligned.    5.   Reinstall the UV Lamp Protective Cover and Secure it  in place with the fixing screw.  6.   Install the Top Cover onto the machine by placing ...
  • Page 18 7.   Reconnect the power lead into the back of the  machine and plug in to power source.  8.   Turn on Red Power Switch to the On Position    I = On  9.   Visually verify that the UV Lamp is working correctly by  checking the PCB LED.  There should be no warning  icons flashing.        Note:  UV Lamp Sensor is temperature sensitive.  During extended periods of use, especially  when filling or draining the unit, when water is not being dispensed UV Lamp Sensor can  overheat, initiating a UV Fault.  If this occurs, turn off the unit for 5 minutes and allow  sensor to cool before resuming operation.      CUBE Manual                                                                          Page 30 – Revision 10‐8‐2018   ...
  • Page 19 QUARTZ SPIRAL REPLACEMENT    1.   Turn off both the Green Heater/Compressor Switch and the Red Power Switches located on  back of unit    O=OFF  Unplug power to unit.  2.   With a Phillips Head Screwdriver, remove the two  screws at back of the Top Cover if installed.        3.   Remove Top Cover by placing your hands on the  top and pushing the Top Cover towards the rear.    Lift and remove.            4.   With a Phillips Head Screwdriver, remove the two   screws on the Left Side Panel.  Remove Left   Side Panel.    Remove the two screws on the Right‐Side Panel.      Remove Right Side Panel.   CUBE Manual                                                                          Page 31 – Revision 10‐8‐2018   ...
  • Page 20 5.   With a Phillips Head Screwdriver, remove the five  screws on the electrical cover plate.    Remove the Electrical Cover Plate.    6.   With a Phillips Head Screwdriver, remove the four  screws that attach the Selection ‐ Dispense PCB to  the Mainframe.    Remove the Selection ‐ Dispense PCB.    7.   With a Phillips Head Screwdriver, remove the two  screws from the faucet plate.    Remove Faucet Plate.    8.   With a Phillips Head Screwdriver, remove the four  screws that attach the Front Panel to the  mainframe.     Remove Front Panel.    CUBE Manual                                                                          Page 32 – Revision 10‐8‐2018   ...
  • Page 21 9.   With a Phillips Head Screwdriver, remove one  screw from the UV Lamp Cover Plate.    Remove UV Lamp Cover Plate.     10.   Disconnect the UV Lamp Connector by holding it  and pressing in the clip.  Pull the connector  towards rear of the CUBE.                11.   Firmly pull up the UV Lamp while only holding the  lamp by the white end caps.    NOTE:  Do not pull the UV lamp out at an angle, as  it may break or damage the internal parts of the  CUBE.            12.   Remove Front Frame.  Front Frame is attached using 6 Phillip Screws.  2 screws are located on the top of the frame.  2 screws are located at the bottom of the frame.  2 screws are located on both sides, underneath the upper part of the frame. CUBE Manual                                                                          Page 33 – Revision 10‐8‐2018 ...
  • Page 22 13.   Disconnect elbow from tubing on the UV Lamp Assembly.    14.   Remove Firewall™ housing Top Cover.    15.   Remove Quartz Sleeve Spiral from housing  16.   Remove blue CDS fixing rubber and elbow from quartz spiral.      17.   Put blue CDS final rubber and elbow on new quartz spiral.    Support when attaching rubber. 18.   Place silicon cushion into bottom of housing assembly.  19.   Insert quartz spiral into Firewall™ Housing.  20.   Reassemble unit by using these steps in reverse order.     CUBE Manual                                                                          Page 34 – Revision 10‐8‐2018   ...
  • Page 23 BYPASSING COVER PIN    If pin on back of the cover breaks off, the unit will be disabled.       To bypass in the event this occurs:    1.   Remove Top Cover    2.   Remove 5 screws from inner top cover to access electronics:      3A. Locate interlock      3B. Bypass the interlock by   3C. Tuck wires back into          switch at rear of          looping the two brown wires         place and reinstall          unit two brown          that go to the interlock          covers.         wires with white          together and leave the          quick connects.         switch unplugged.        CUBE Manual                                                                          Page 35 – Revision 10‐8‐2018   ...
  • Page 24     1.   Default is set to 3 hours.        Press and hold Hot Water Icon for 10  Hot Water Icon seconds, until you hear the CUBE  beep.    Extra Hot Water Icon   2.   To set Energy Saving Sleep Mode to 72  hours, press and hold the Extra Hot  water icon for 10 seconds, until you  hear the CUBE beep.  3.   Once the Cube is in Energy Saving    Sleep Mode.      The white LED light surrounding the  dispense buttons illuminates.    White LED light    around Dispense    Button        4.   To wake up the CUBE out of Energy   ...
  • Page 25 PROGRAMMING: DP SET‐UP COLD WATER TEMPERATURE    CUBE Main PCB ‐ DP Switch 2            1 = DOWN 2 = DOWN       CUBE Manual                                                                          Page 37 – Revision 10‐8‐2018   ...
  • Page 26 PROGRAMMING: DP SET‐UP HOT WATER TEMPERATURE    CUBE Main PCB ‐ DP Switch 2                  3 = UP 4 = DOWN               CUBE Manual                                                                          Page 38 – Revision 10‐8‐2018   ...
  • Page 27   Filters should be configured to optimize your system.  Filters need to be configured and specified to do  the job given the local water conditions, usage, maintenance schedule, and placement restrictions.    For our filters to perform as represented and to provide the best quality water possible, it is essential  that filters be replaced periodically.  The frequency of filter changes depends on your water quality and  your water usage.  For example, if there is a lot of sediment and/or particles in your water, then you will  have to change your filters more frequently than a location with little to no sediment.  Be sure to replace  your filters whenever you notice a decline in the performance, whether it is a drop‐in flow rate and/or  pressure or an unusual taste in the water.    CUBE Main PCB ‐ DIP Switch 1  If the PCB is equipped with 3 switches, use numbers 2 and 3 for the FILTER settings.         3 Months    3 Months   ...
  • Page 28 PROGRAMMING: RESET FILTER SERVICE TIMER      Reset Filter Service Timer.   Reset by selecting the hot and cold icons simultaneously and holding them  for 10 seconds. The unit will beep and the filter service indicator light will turn off once reset is  complete.            COLD  HOT  Hold simultaneously for ten seconds  CUBE Manual                                                                          Page 40 – Revision 10‐8‐2018   ...
  • Page 29 PROGRAMMING: DP SET‐UP FOR UV SETTINGS    CUBE Main PCB ‐ DP Switch 1   This setting is only applicable for PCB’s with three switches on DIP 1     NOTE: For PCB’s with only two switches, there is no DIP switch for this option as the US option hardwired. 3 UP ...

  • Page 30: Wetted Parts

    CUBE DRAWINGS  Wetted Parts     Yellow = Consumables   Green = Recommended spare   parts                 CUBE Manual                                                                          Page 42 – Revision 10‐8‐2018   ...
  • Page 31 CUBE PARTS LIST  No  WLCP Part No.  Description  Part No  Stocked?    Consumables  Hot Tank – 1.3‐liter  1  HT‐0001‐I00  HT‐0001‐I00  Yes  120V/500W   10” Sediment 20 Micron Filter  Assembly with Housing – CLICK  IN CLICK OUT  Element  2  NA  FT‐0003‐L00‐00    Stocked  *Filter Element Only – Part  Number:  FT‐0055‐WLT  3  10‐8075  13W UV Lamp Assembly  CT‐2090‐C  Yes  Recommended Spare Parts Solenoid Valve with Terminal at  Outlet Position  4  PU‐4164  PU‐4164  Yes  Recommend Stocking 2 each  per every 10 units purchased  Solenoid Valve DC24V 1000mm ...
  • Page 32 EN‐6140‐LB0‐00  Main PCB  EN‐6140‐LB0‐00  Yes    UV 15 W 120V/60Hz Electronic  18  12‐8315  EN‐0008‐L01‐00  Yes  Ballast  Purchase from  JG Equal Tee Connector 1/4"  19  PU‐4011  No  John Guest  (PI0208S)  20  NA  Top Cover  PL‐1383  No  21  NA  Firewall™ Access Cover  PL‐0086‐L00‐00  No  22   NA  Fan Motor (DC 24V)  CT‐2094   No  23   NA  Back Panel  PL‐1386  No   CUBE Manual                                                                          Page 44 – Revision 10‐8‐2018   ...
  • Page 33 Guest P/N PI1208S  31  NA  Left Side Panel   PL‐1389  No  Compressor (R134a 1/8HP)  32  10‐2200  CO‐9001‐A  Yes  110V/60Hz  Compressor Overload (LG  32.1  10‐5018  CO‐9015  Yes  Compressor)  32.2  10‐3003  Compressor Starter Relay  CO‐9016  Yes  33  NA  Cold Tank 1.4 Liter  CT‐2093  No    33.1  10‐2650  Cold Water Sensor  CT‐2081  Yes        CUBE Manual                                                                          Page 45 – Revision 10‐8‐2018   ...
  • Page 34 39  NA  Rubber Foot  ST‐8350  No  FW 4 Mark VI AL Mirror with  40  NA  FW‐0013‐I00‐00  No  bracket. (No Gauze)   41  NA  Front Frame Panel  PL‐1391  No    42  NA  Drip Tray Body  PL‐1392‐L00‐MB  No  43  NA  Drip Tray Grill  PL‐1393  No  44  NA  Spout Assembly Bracket  PL‐1395  No  45  NA  Front Cover  PL‐1390  No  CUBE Manual                                                                          Page 46 – Revision 10‐8‐2018   ...
  • Page 35 49  AK‐0014‐B  AK‐0014‐B  Yes  Water (1,8 mm hole)  50  AK‐0064  UV Sensor with Wire  AK‐0064  Yes  NA  No  50.1  UV Sensor Metal Bracket  FU‐0012    Not  10‐3007  Power Cord 120V – 1840 mm  EL‐5001‐B  Yes  Shown    Pressure Reducer for Incoming  Water Outside of Machine.  In  NA    PU‐0013‐L00‐00  Yes  Tray    *WLCP PN PU‐4163 for  substitution        CUBE Manual                                                                          Page 47 – Revision 10‐8‐2018   ...
  • Page 36 CUBE WATER FLOW DIAGRAM        Reverse Flow  Orientation  CUBE Manual                                                                          Page 48 – Revision 10‐8‐2018   ...
  • Page 37 CUBE ELECTRICAL DIAGRAM    DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  PCB (Printed Circuit Board) contains High  Voltage.  Only trained and qualified technicians should attempt live testing.         CUBE Manual                                                                          Page 49 – Revision 10‐8‐2018   ...
