Microphone
Caméra avec leds IR
Haut parleur
Bouton d'appel +
porte étiquette
C- CÂBLAGE / INSTALLATION

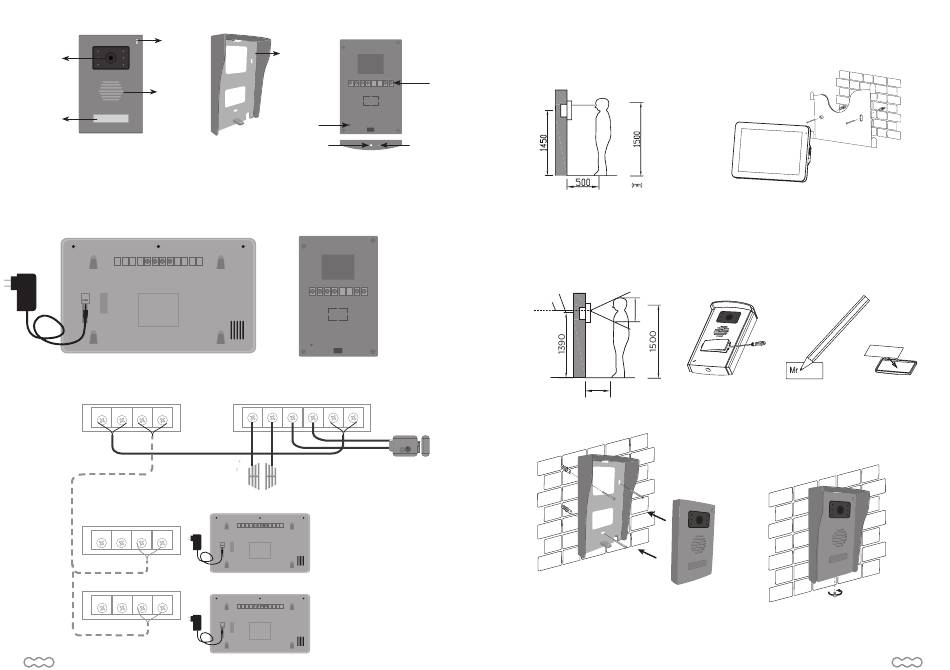

C1- Schéma de câblage
1 2 A B
Moniteur principal
1 2 A B
0 à 50 m - 0,75 mm
50 à 100 m - 1 mm
1 B
2 A
1 B
2 A
4 FR
Visière
SW2 SW1 LK- LK+
Réglage
du volume
Vis de fixation
antivandale
platine de rue
SW2 SW1 LK- LK+ 2 1
LK- LK+ 2
SW2 SW1 1
Sans
polarité
1 2 A B
Moniteur
additionnel 1
1 2 A B
Moniteur
additionnel 2
C2- Installation et raccordement
Moniteur
2 1
Connecteurs
Détecteur crépusculaire
pour rétro éclairage
porte-étiquette
Platine de rue
Centre de
la lentille
12V - 700mA
+
-
500
(mm)
