Mikrofon
Kamera
Lautsprecher
Rufknopf +
Namensschild

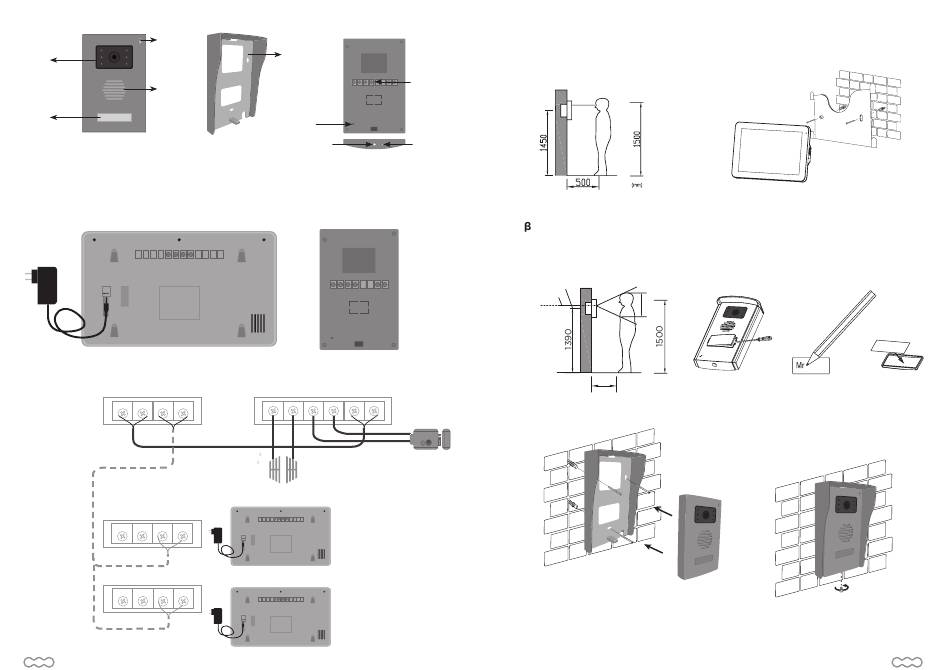

C- ANSCHLUSS / INSTALLATION
1 2 A B
MASTER
1 2 A B
1 2 A B
1 2 A B
28 DE
Visier
SW2 SW1 LK- LK+
Lautsprecher-
einstellung
Antivandalische
Schraube
Türstation
SW2 SW1 LK- LK+
SW2 SW1 LK- LK+ 2
Ohne
Polarität
0 à 50 m - 0,75 mm
50 à 100 m - 1 mm
1 2 A B
ERW 1.
1 2 A B
ERW 2.
C2- Installation
Monitor
2 1
Stecker
Hinterleuchtete
Namensschild mit
Dämmerungssensor
Au ensprechanlage
2 1
Mitte der
Linse
1
12V - 700mA
+
-
500
(mm)
