Enchufes de conexión
Toma de corriente doble ICFT de
120 VCA
La toma de 120 voltios está protegida contra
sobrecarga con un protector de circuito de
20 amperios que se pulsa mediante un botón.
Consulte la Imagen 2-3.

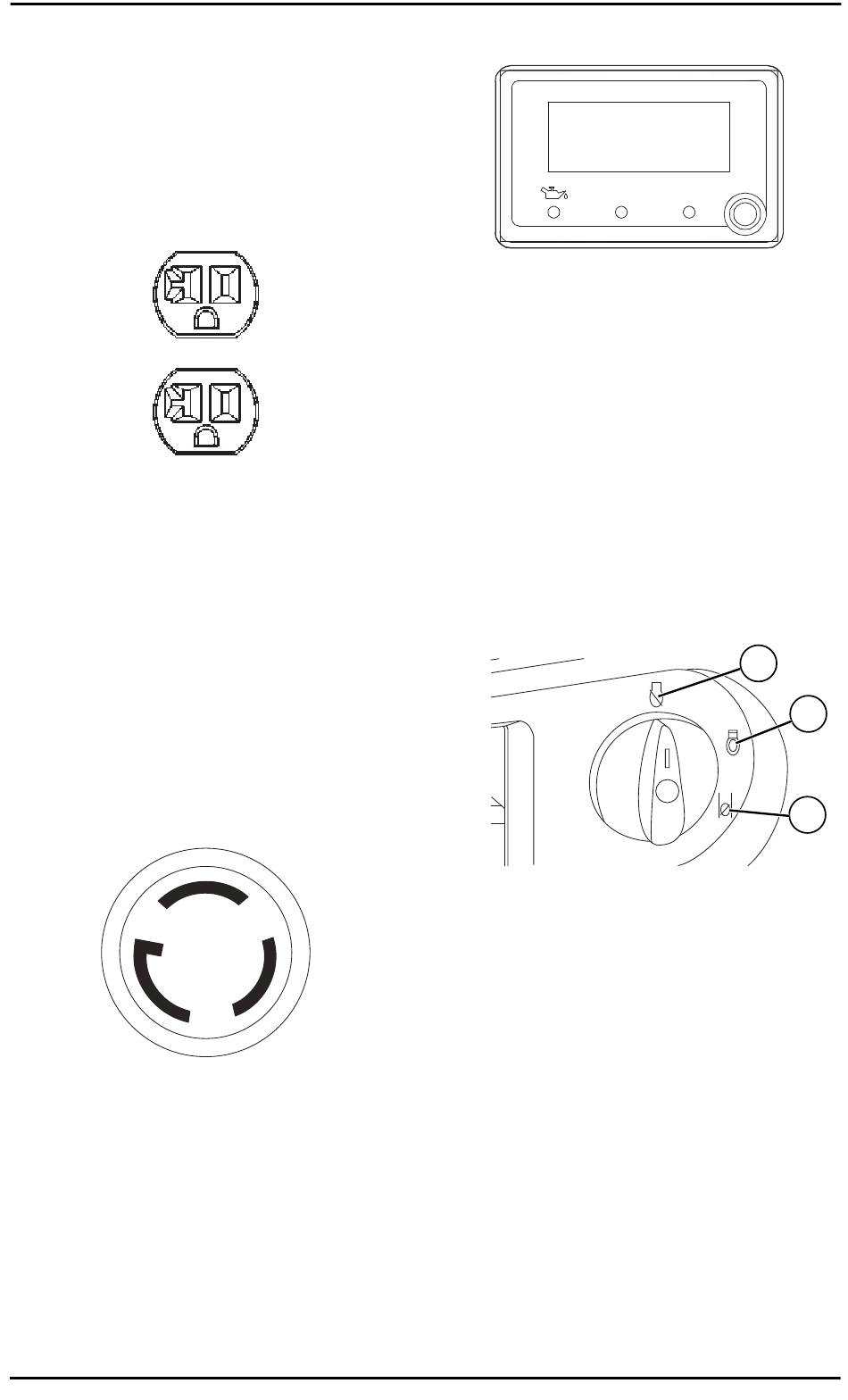

Imagen 2-3. Toma de corriente doble ICFT de
Toma de corriente de 120 VCA,
30 Amp
Use un enchufe NEMA L5-30R con esta toma de
corriente. Conecte un cable de 3 conductores
adecuado al enchufe y a la carga deseada. La
capacidad nominal del cable debería ser de
125 VCA con 30 A (o superior). Consulte la
Imagen 2-4.
Utilice esta toma de corriente para cargas
monofásicas de 120 VCA, 60 Hz, que requieran
un máximo de 3.500 vatios de potencia con
30 amperios y 3000 vatios de potencia continua a
25 amperios. La toma está protegida con un
disyuntor de 30 amperios con botón de reinicio.
Imagen 2-4. Toma de corriente de 120 VCA,
30 Amp NEMA L5-30R

Contador de pantalla digital

Consulte la Imagen 2-5.
El contador de pantalla digital muestra diferentes
modos de información. Pulse el botón "M" para
ver:
• Salida de voltaje
• Salida de corriente
• Potencia de salida
• Tiempo de funcionamiento único
• Tiempo de funcionamiento total
• Combustible restante
6
120 VCA
• Horas de funcionamiento restante
Imagen 2-5. Contador de pantalla digital
Interruptor de apagado/
encendido/cebado
Controla las funciones de encendido/apagado así
como el funcionamiento del cebador y de la
válvula de combustible. Consulte la
001630
• La posición OFF (1) detiene el motor y cierra
el flujo de combustible.
• La posición ON (2) es para el funcionamiento
normal y para reducir gradualmente el uso del
cebador.
• La posición CHOKE (3) enciende la válvula de
combustible para arrancar el motor.
NOTA: Esta posición no es necesaria para
arrancar un motor caliente.
Imagen 2-6. Interruptor (ejemplo)

Salidas USB

La salida de USB de 5 VCC, 1/2.1 Amp permite
cargar los dispositivos electrónicos compatibles.

Interruptor de ahorro

000844
El interruptor de ahorro tiene 2 modos de
funcionamiento:
• On (Encendido): Es el modo más lento y el
mejor para poner en marcha aparatos o
equipos que son cargas resistivas (sin
arranque
videoconsolas, luz, radio.
• Off: Este modo se utiliza cuando se trata de
cargas inductivas (cargas con arranque de
motor) y resistivas (cargas sin arranque de
motor), especialmente cuando estas cargas
se encienden y apagan (por ejemplo: RV, aire
acondicionado, herramientas eléctricas).
Manual del usuario del generador portátil
FAULT OUTPUT
OFF
CHOKE
del motor), por
M
008034
Imagen 2-6.
1
2
ON
3
005482
ejemplo: TV,
