Inspección del nivel de aceite
de motor
ADVERTENCIA
Riesgo de quemaduras. Espere a que el motor se
enfríe antes de vaciar el aceite o el refrigerante.
No hacerlo puede ocasionar la muerte o lesiones
graves.
Inspeccione el nivel de aceite de motor antes de
cada uso, o cada 8 horas de funcionamiento.
1. Coloque el generador sobre una superficie
plana.
2. Consulte la Imagen
destornillador de hoja plana, gire un cuarto
de vuelta hacia la derecha para abrir la
puerta de servicio (A).
3. Limpie la zona alrededor de la abertura de
llenado de aceite.
4. Retire el tapón de llenado de aceite y limpie la
varilla de medición. Consulte la

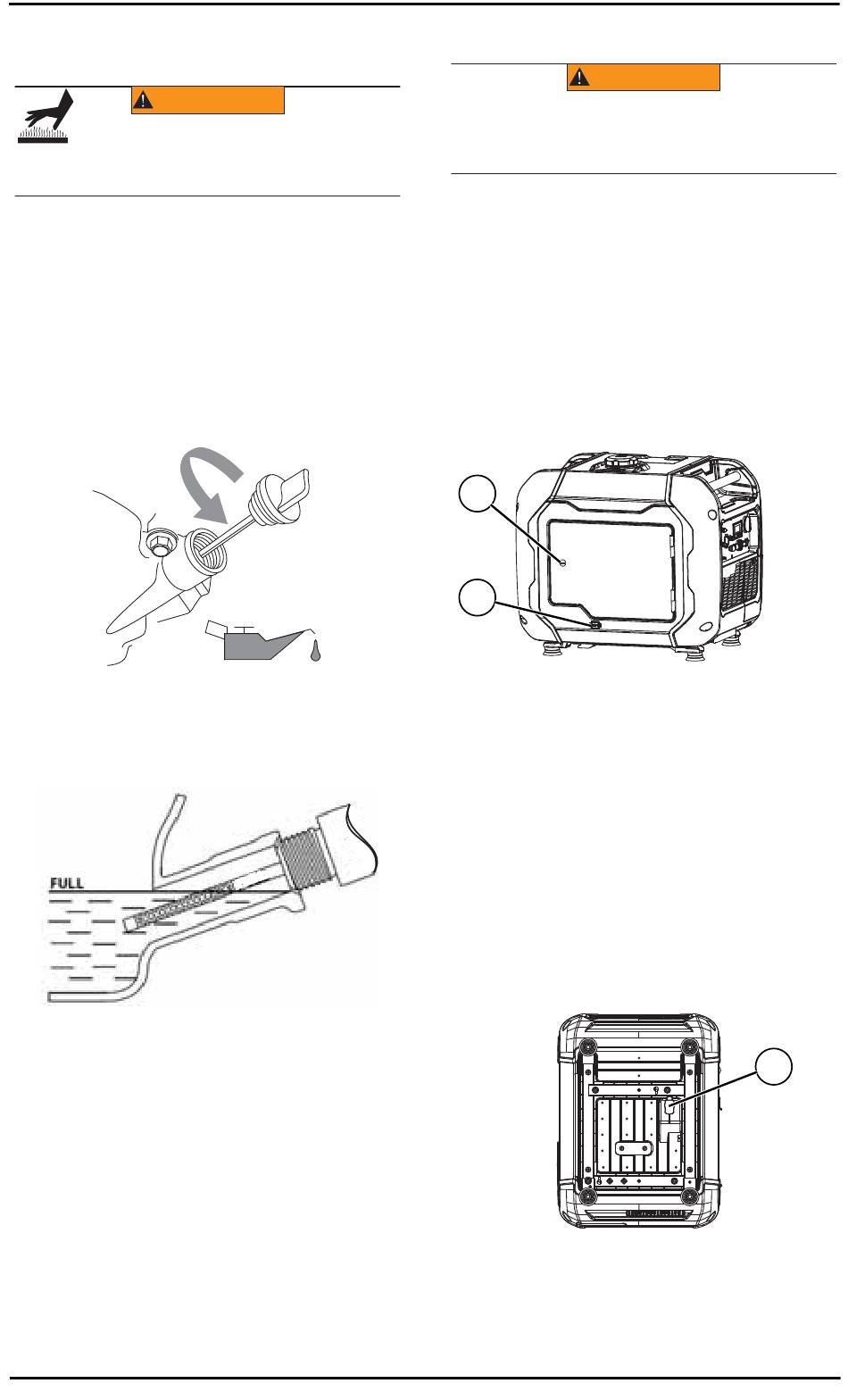

Imagen 4-1. Llenado de aceite de motor
5. Para comprobar el nivel de aceite, inserte la
varilla en la boca de llenado de aceite sin
enroscarla. Consulte la
Imagen 4-2. Rango de funcionamiento seguro
6. Retire la varilla y compruebe que el nivel de
aceite se encuentra dentro del rango de
funcionamiento seguro.
7. Añada el aceite de motor recomendado
según sea necesario.
NOTA: Compruebe el nivel de aceite con
frecuencia durante el proceso de llenado para
garantizar que el depósito no se llena en exceso.
8. Coloque la tapa de llenado del aceite/varilla
de nivel y sujétela firmemente con la mano.
NOTA: Algunas unidades tienen más de una
ubicación de llenado de aceite. En estos casos,
solo es necesario usar uno de los puntos de
llenado de aceite.
14
(000139)
4-3. Con la ayuda de un
Imagen 4-1.
000115
Imagen 4-2.
005484
Cambio de aceite de motor
ADVERTENCIA
Arranque accidental. Desconecte los cables de las
bujías al trabajar en la unidad. No hacerlo puede
ocasionar la muerte o lesiones graves.
Si el generador se utiliza en lugares con mucho
polvo o suciedad, o en un clima extremadamente
cálido, cambie el aceite con más frecuencia.
NOTA: No contamine. Conserve los recursos.
Devuelva el aceite usado a los centros de
recolección.
Cambie el aceite mientras el motor aún está
caliente del funcionamiento, como sigue:
1. Coloque el generador sobre una superficie
plana.
2. Consulte la Imagen
de cabeza plana para girar la tuerca 1/4 de
vuelta a la derecha para abrir la puerta de
mantenimiento (A).
A
B
Imagen 4-3. Puerta de acceso y tapas del
drenaje de aceite
3. Desconecte el cable de bujía de la bujía y
coloque el cable donde no pueda hacer
contacto con la bujía.
4. Limpie el área alrededor de la zona de llenado
de aceite y del tapón de drenaje de aceite.
5. Consulte la Imagen
tapa de acceso de goma del drenaje de
aceite (B).
6. Consulte la Imagen
goma del drenaje de aceite de la parte
inferior de la unida debajo del perno del
drenaje de aceite (C). Use un conector de
10 mm con alargador para retirar el perno del
drenaje de aceite para drenar el aceite en un
recipiente adecuado.
Imagen 4-4. Retirar la tapa de goma del
drenaje de aceite
7. Una vez que se haya drenado el aceite lo
suficiente de la unidad, coloque y apriete el
perno de drenaje.
Manual del usuario del generador portátil
(000141)
4-3. Use un destornillador
007847
4-3. Retire el tornillo de la
4-4. Retire la tapa de
C
