Cuando el contador de horas esté en el modo
de alerta parpadeante,
mantenimiento siempre se alternará con el
tiempo transcurrido en horas y minutos. Las
horas parpadearán
continuación, se alternarán con el mensaje de
mantenimiento cuatro veces hasta que el
medidor se restablezca automáticamente.
• 100 horas - CHG OIL — Intervalo de
cambio de aceite (Cada 100 horas)
• 200 horas - CHG OIL — Revisión del filtro
de aire (Cada 200 horas)
NOTA: El icono del reloj de arena parpadeará
cuando el motor esté en funcionamiento. Esto
significa que el medidor está registrando las
horas de funcionamiento.

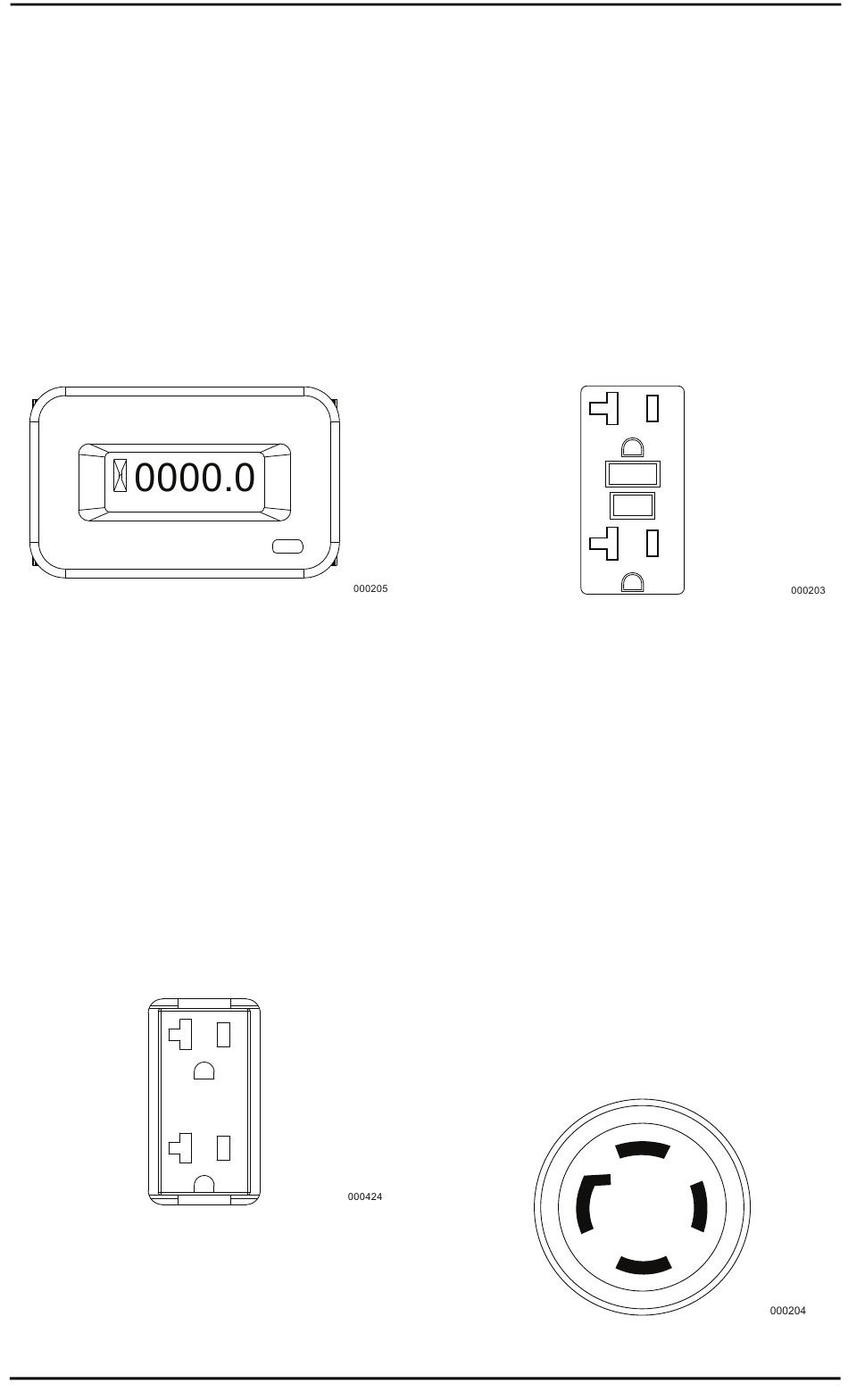

Figura 2-6. Contador de horas
Enchufes de conexión
120 VCA, 20 A, Toma de corriente
doble
La toma de 120 voltios está protegida contra
sobrecarga con un disyuntor de 20 amperios
que se pulsa para reiniciarse. Consulte la
Figura 2-7. Cada toma alimentará cargas
eléctricas de 120 Voltios CA, monofásicas, de
60 Hz que requieran una corriente de
2400 vatios (2,4 kW) o 20 amperios. Utilice
solo cables de 3 conductores con conexión a
tierra, de alta calidad y bien aislados con una
capacidad nominal de 125 voltios con 20 A
(o superior).
Figura 2-7. Toma de corriente NEMA 5-20R de
120 VCA, 20 A
8
el mensaje de
cuatro veces y,
Toma de corriente doble ICFT de
120 VCA, 20 Amp (si existe)
La toma de 120 voltios está protegida contra
sobrecarga con un disyuntor de 20 amperios
a
que se pulsa para reiniciarse. Consulte la
Figura 2-8. Cada toma alimentará cargas
eléctricas de 120 Voltios CA, monofásicas, de
60 Hz que requieran una corriente de
2400 vatios (2,4 kW) o 20 amperios. Utilice
solo cables de 3 conductores con conexión a
tierra, de alta calidad y bien aislados con una
capacidad nominal de 125 voltios con 20 A (o
superior). También proporciona protección
con un interruptor por fallo en el circuito de
tierra, con un pulsador para el botón "TEST"
(Prueba) y "RESET" (Restablecer).
Figura 2-8. 120 VAC, 20 Amp, Toma de
corriente doble ICFT NEMA 5-20R
Toma de corriente de 120/240 VCA,
30 Amp
Utilice un enchufe NEMA L14-30 con esta
toma de corriente (girar para bloquear/
desbloquear).
4 conductores con conexión a tierra al enchufe
y a la carga deseada. La capacidad nominal
del cable debería ser de 250 VCA con 30 Amp
(o superior). Consulte la
Utilice esta toma de corriente para cargas
monofásicas de 120 VCA, 60 Hz, que
requieran un máximo de 3.600 vatios (3,6 kW)
de potencia con 30 A o cargas monofásicas
de 240 VCA, 60 Hz, que requieran un máximo
de 7.200 vatios (7,2 kW) de potencia con
30 A. La salida está protegida con dos
interruptores de reinicio de 25 Amp (5,5 kW) o
dos de 30 Amp (6,5 kW) o un disyuntor de
2 polos de 30 Amp o dos disyuntores con
botón de reinicio (6,5/7,5/8,0 kW) de 30 Amp.
Figura 2-9. Toma de corriente de 120/240 VCA,
Manual del usuario del generador portátil
Conecte un
Figura 2-9.
30 A NEMA L14-30R
cable de
