Enchufes De Conexión - Generac Power Systems GP Series Owner's Manual

TABLA 2. Especificaciones del producto
Separación de los electrodos de la bujía
Capacidad del depósito de gasolina
Tipo de aceite
Capacidad de aceite
Tiempo de funcionamiento a 50% de carga
* Vaya a www.generac.com o póngase en contacto con un servicio técnico autorizado independiente
para solicitar piezas de repuesto.

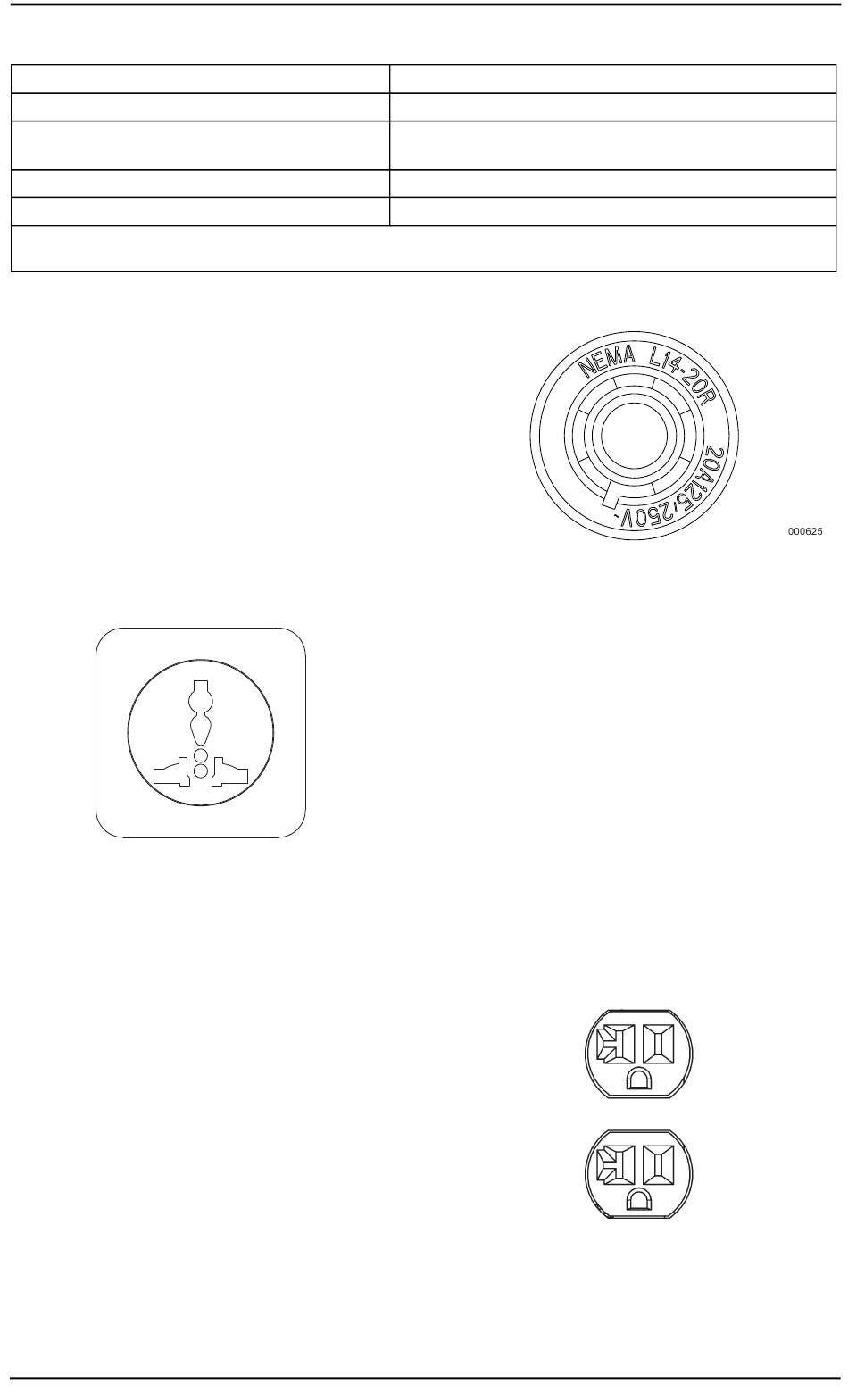

Enchufes de conexión
Toma de corriente universal de 220
voltios
La toma de 120 voltios está protegida contra
sobrecarga con un disyuntor de 20 amperios.
Consulte la Figura
tará cargas eléctricas de 120 Voltios CA,
monofásicas, de 60 Hz que requieran una
corriente de 2400 vatios (2,4 kW) o 20 ampe-
rios. Utilice solo cables de 3 conductores con
conexión a tierra, de alta calidad y bien aisla-
dos con una capacidad nominal de 125 voltios
con 20 A (o superior).
Figura 2-10. Toma de corriente universal de
220 voltios
Toma de corriente de 120/240 VCA,
20 Amp
Utilice un enchufe NEMA L14-20 con esta
toma de corriente (girar para bloquear/desblo-
quear). Conecte un cable de 4 conductores
con conexión a tierra al enchufe y a la carga
deseada. La capacidad nominal del cable
debería ser de 250 VCA con 20 Amp (o supe-
rior). Consulte la Figura
Utilice esta toma de corriente para cargas
monofásicas de 120 VCA, 60 Hz, que requie-
ran un máximo de 3.600 vatios (3,6 kW) de
potencia con 20 A o cargas monofásicas de
240 VCA, 60 Hz. La toma está protegida con
un disyuntor de balancín conectado de 2
polos de 30 A.
8
2-10. Cada toma alimen-
2-11.
0,028-0,031 pulg. (0,71-0,79 mm)
13,25 L (3,5 galones)
Consulte el gráfico en la sección
motor
.
0,6 L (0,634 qt.)
9,7 horas
Figura 2-11. Toma de corriente de 120/240
120 VCA, 20 A, Toma de corriente
doble
La toma de 120 voltios está protegida contra
sobrecarga con un disyuntor de 20 amperios.
Consulte la
tará cargas eléctricas de 120 Voltios CA,
monofásicas, de 60 Hz que requieran una
corriente de 2400 vatios (2,4 kW) o 20 ampe-
rios. Utilice solo cables de 3 conductores con
conexión a tierra, de alta calidad y bien aisla-
004465
dos con una capacidad nominal de 125 voltios
con 20 A (o superior).
NOTA: La longitud máxima de los cables de
extensión es de quince pies, o menos, para
evitar la caída de voltaje y el sobrecalenta-
miento de los cables.
Figura 2-12. Toma de corriente NEMA 5-20R
Manual del usuario del generador portátil
Añadir aceite de
VCA, 20 A NEMA L14-20R
Figura 2-12. Cada toma alimen-
de 120 VCA, 20 A
001630
