3. Aufbau, Anschlüsse & DIP-Schalter

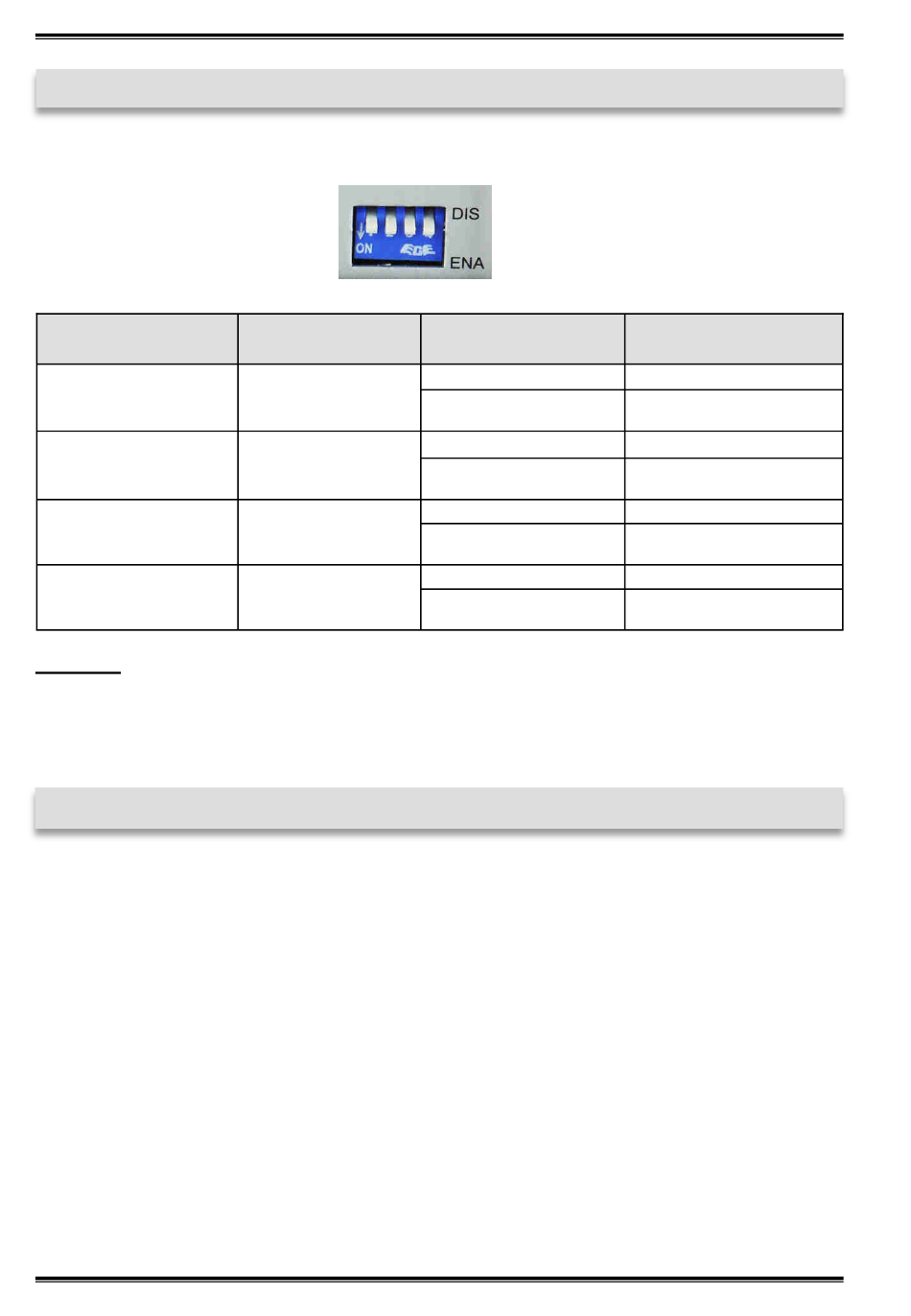

3.3 DIP-Schalter

DIP-Schalter
1
2
3
4
Hinweis!
*DIP-Schalter 1 steuert auch die OnBoard Windows Treiber. Wenn DIP-Schalter 1
aktiv ist, ist auch der Treiber aktiv. Andernfalls wenn der DIP-Schalter auf inaktiv
gesetzt ist, werden auch die OnBoard Windows Treiber deaktiviert.

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-
1329 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Falls Sie die EX-1329 an einer Wand montieren möchten oder die EX-1329 auf ei-
ner Trägerschiene installieren wollen, befolgen Sie als erstes die Punkte 5, 6 & 7
auf Seite 7, bevor Sie mit Punkt 2 fortfahren.
2. Setzen Sie die DIP-Schalter 2, 3 & 4 auf inaktiv und nur den DIP-Schalter 1 auf aktiv
und Verbinden Sie das mitgelieferte USB Kabel mit der USB C-Buchse des Hub´s.
3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den DC An-
schluss des Hub's an und stecken Sie den Netzstecker des Netzteils in eine Steckdo-
se.
4. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Netzwerk
DIP-Schalter Position
Anschluss
Anschluss 1
Anschluss 2
Anschluss 3
Anschluss 4
6
Beschreibung
OFF
ON
(Werkseinstellung)
OFF
ON
(Werkseinstellung)
OFF
ON
(Werkseinstellung)
OFF
ON
(Werkseinstellung)
EX-1329
Inaktiv*
Aktiv*
Inaktiv
Aktiv
Inaktiv
Aktiv
Inaktiv
Aktiv
