STUDIOCOB TU-DY
DIFFUSED LIGHT PROJECTOR
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STUDIOCOB TU-DY and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights STUDIOCOB TU-DY

Summary of Contents for ProLights STUDIOCOB TU-DY

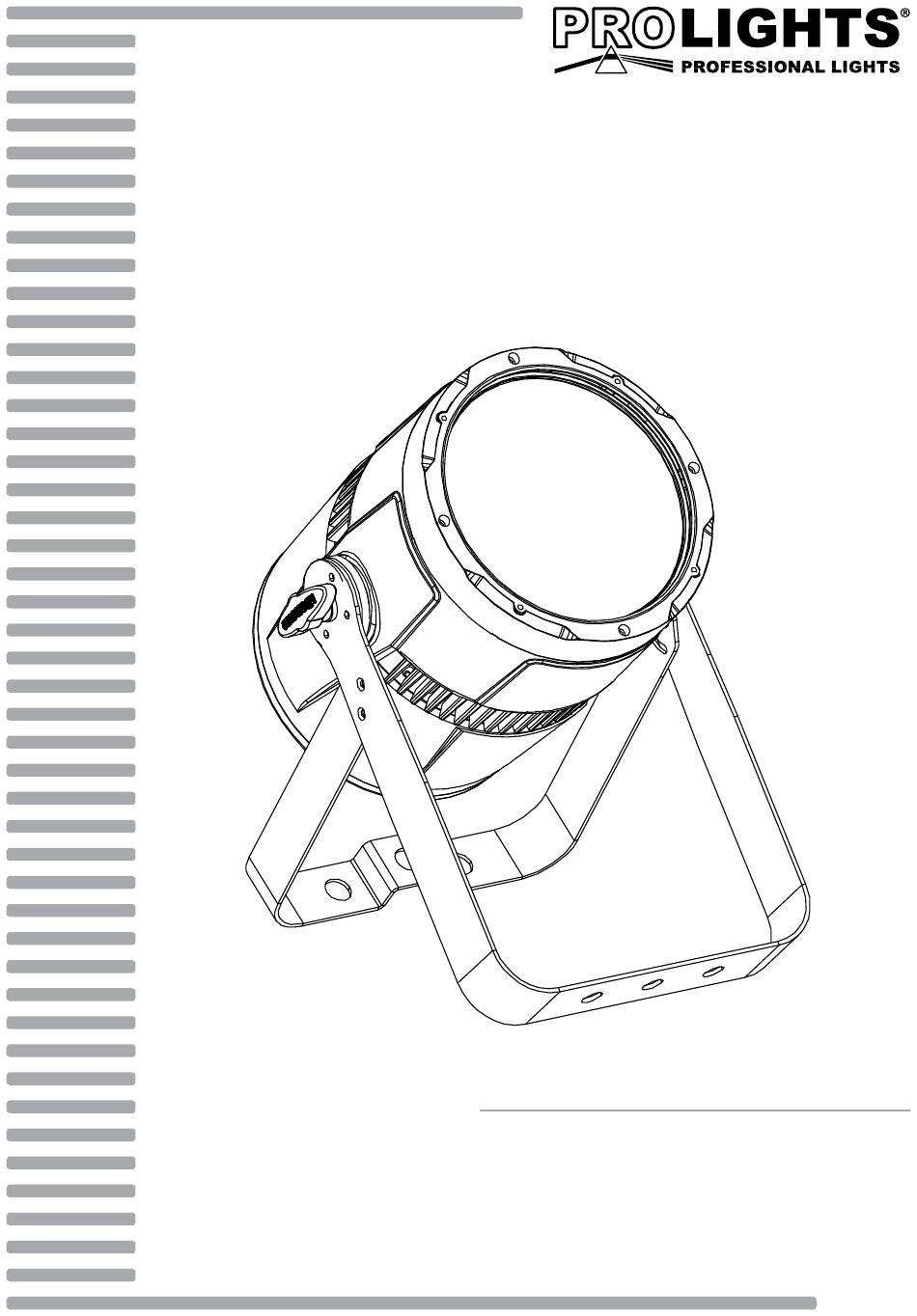

  • Page 1 STUDIOCOB TU-DY DIFFUSED LIGHT PROJECTOR USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 STUDIOCOB TU-DY All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    STUDIOCOB TU-DY TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3.

  • Page 4: General Instructions

    STUDIOCOB TU-DY WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction •...

  • Page 5: Introduction

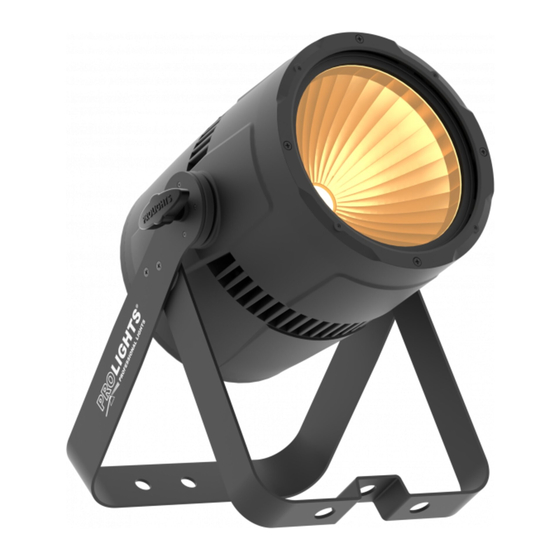

    STUDIOCOB TU-DY - 1 - INTRODUCTION 1.1 DESCRIPTION STUDIOCOBTU is a powerful and incredibly versatile LED PAR. Fusing the old and the new, it pairs a 3100K COB LED source with a traditional parabolic reflector to deliver a proper PAR replacement with a homog- enised output, single shadow and flexible lens options.
  • Page 6 STUDIOCOB TU-DY more units linked in a chain more units linked in a chain ELECTRONICS ELECTRONICS • Dimmer: Linear 0~100% electronic dimmer • Dimmer: Linear 0~100% electronic dimmer • Dimmer Curves: 4 Different dimming curves • Dimmer Curves: 4 Different dimming curves...

  • Page 7: Operating Elements And Connections

    STUDIOCOB TU-DY 1.3 OPERATING ELEMENTS AND CONNECTIONS 10 11 12 Rear panel Fig.2 1. LOCKING KNOB for the mounting bracket 7. DMX OUT (5-pole XLR): 2. MOUNTING BRACKET 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C 3.

  • Page 8: Installation

    STUDIOCOB TU-DY - 2 - INSTALLATION 2.1 MOUNTING STUDIOCOB may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 9: Functions And Settings

    STUDIOCOB TU-DY - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 10: Menu Structure

    STUDIOCOB TU-DY 3.3 MENU STRUCTURE MENU ð ð Auto Show Auto 1 Speed (0-100) ð Auto 2 Speed (0-100) ð Auto 3 Speed (0-100) ð ð Static Dimmer 0 - 255 ð Strobe 0 - 255 ð Dimmer Mode Dimmer 1...

  • Page 11: Auto Show

    STUDIOCOB TU-DY 3.4 AUTO SHOW If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows Auto Show, then press the button ENTER.
  • Page 12 STUDIOCOB TU-DY To able to operate the STUDIOCOB with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the STUDIOCOB.

  • Page 13: Connection Of The Dmx Line

    STUDIOCOB TU-DY 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug...

  • Page 14: Dmx Control

    STUDIOCOB TU-DY 3.12 DMX CONTROL 1 CHANNEL MODE FUNCTION Value 1 Ch DIMMER 0~100% 000 - 255 2 CHANNELS MODE FUNCTION Value 2 Ch DIMMER 0~100% 000 - 255 STROBE No function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 15: Fixture Settings

    STUDIOCOB TU-DY 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows Dimmer Mode, and press the button ENTER to confirm.
  • Page 16 STUDIOCOB TU-DY Temperature • To read the value of the internal temperature of the device, press the MENU button repeatedly until the display shows Temperature, and then press the ENTER button to read the value. • Press the MENU button to go back or wait a few seconds to exit the setup menu.

  • Page 17: Maintenance

    STUDIOCOB TU-DY - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 18 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 19: Studiocob Tu-Dy

    STUDIOCOB TU-DY INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 20: Sicurezza

    STUDIOCOB TU-DY ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 21: Introduzione

    STUDIOCOB TU-DY - 1 - INTRODUZIONE 1.1 DESCRIZIONE STUDIOCOBTU è un PAR LED potente e incredibilmente versatile. Mettendo insieme il vecchio e il nuovo, accoppia una sorgente LED COB con 3100 K con riflettore parabolico tradizionale per fornire un giusto rimpiazzo per un PAR con una sorgente omogenea, con ombra singola e tante flessibili possibilità di lenti.
  • Page 22 STUDIOCOB TU-DY te in catena • Master/Slave: per il controllo di più unità collega- te in catena ELETTRONICA • Dimmer: 0~100% lineare, Elettronico ELETTRONICA • Curve Dimmer: 4 Curve dimmer regolabili • Dimmer: 0~100% lineare, Elettronico • Strobo/Shutter: 1-28 Hz, elettronico •...

  • Page 23: Elementi Di Comando E Di Collegamento

    STUDIOCOB TU-DY 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI 10 11 12 Pannello Posteriore Fig.2 1. MANOPOLA DI FISSAGGIO per la staffa di 7. DMX OUT (XLR a 5 poli): montaggio 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C 2.

  • Page 24: Montaggio

    STUDIOCOB TU-DY - 2 - INSTALLAZIONE 2.1 MONTAGGIO Lo STUDIOCOB può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 25: Funzioni E Impostazioni

    STUDIOCOB TU-DY - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere lo STUDIOCOB, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50- 60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 26: Struttura Menu

    STUDIOCOB TU-DY 3.3 STRUTTURA MENU MENU ð ð Auto Show Auto 1 Speed (0-100) ð Auto 2 Speed (0-100) ð Auto 3 Speed (0-100) ð ð Static Dimmer 0 - 255 ð Strobe 0 - 255 ð Dimmer Mode Dimmer 1...

  • Page 27: Modalità Automatica

    STUDIOCOB TU-DY 3.4 MODALITÀ AUTOMATICA Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente: • Premere il tasto MENU fino a quando sul display non appare Auto Show, quindi premere il tasto ENTER per confermare la scelta.

  • Page 28: Indirizzamento Dmx

    STUDIOCOB TU-DY 3.9 INDIRIZZAMENTO DMX • Per impostare l’indirizzo DMX, premere il tasto MENU fino a quando sul display non appare DMX Address, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto UP/DOWN per lo scorrimento veloce.

  • Page 29: Collegamenti Della Linea Dmx

    STUDIOCOB TU-DY 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...

  • Page 30: Canali Dmx

    STUDIOCOB TU-DY 3.12 CANALI DMX 1 CANALE MODE FUNCTION Value 1 Ch DIMMER 0~100% 000 - 255 2 CANALI MODE FUNCTION Value 2 Ch DIMMER 0~100% 000 - 255 STROBE No function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 31: Funzioni Dispositivo

    STUDIOCOB TU-DY 3.13 FUNZIONI DISPOSITIVO Per lo STUDIOCOB è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER.
  • Page 32 STUDIOCOB TU-DY Version Permette di visualizzare la versione firmware del proiettore. • Premere il tasto MENU ripetutamente fino a quando sul display non compare Information. • Premere ENTER per confermare • Selezionare con i tasti UP/DOWN la funzione Version e premere ENTER.

  • Page 33: Manutenzione

    STUDIOCOB TU-DY - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 36 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2015 Certified Company...
