STUDIOCOBPLUSTU
DIFFUSED LIGHT PROJECTOR
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading

Related Manuals for ProLights STUDIOCOBPLUSTU

Summary of Contents for ProLights STUDIOCOBPLUSTU

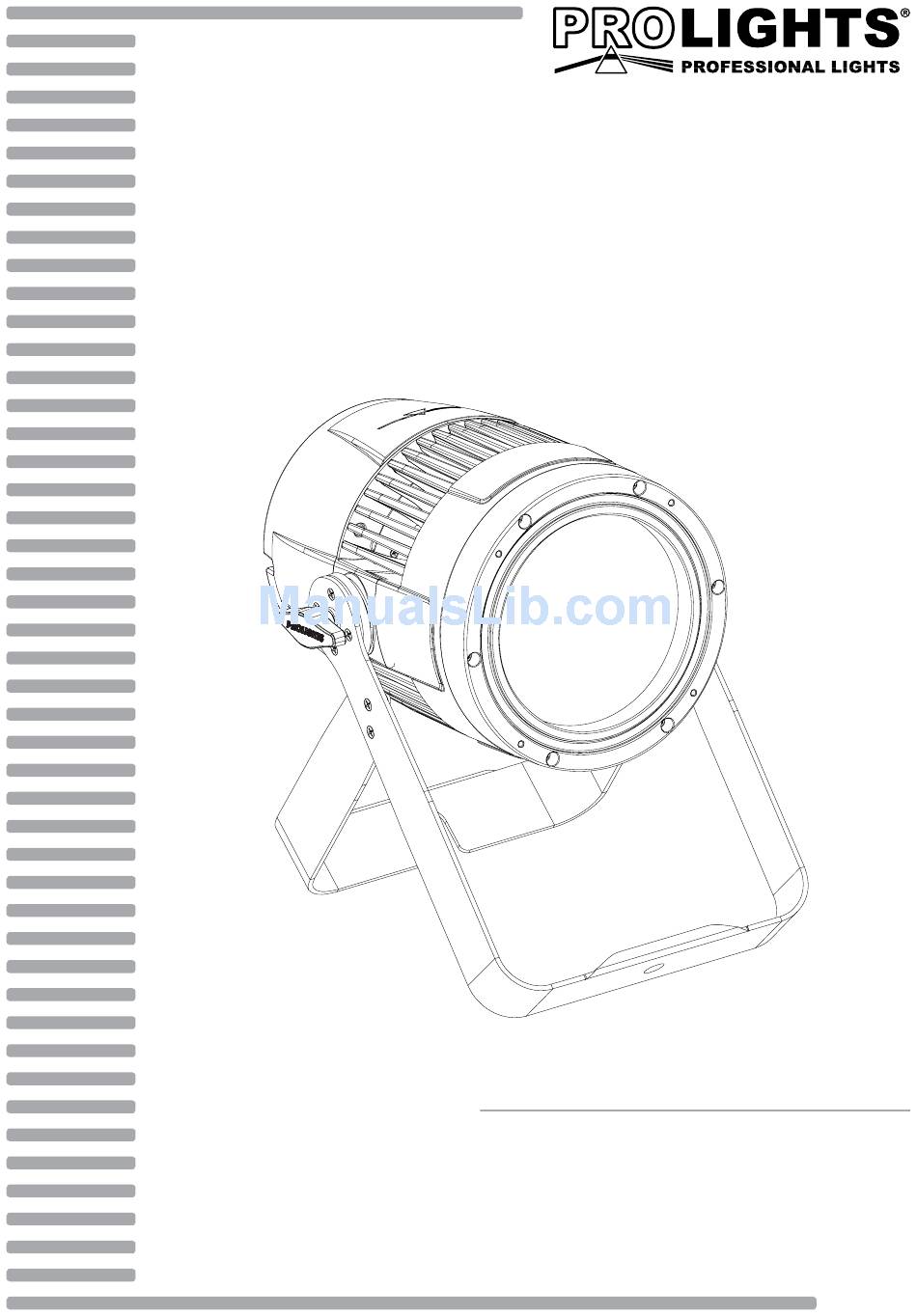

  • Page 1 STUDIOCOBPLUSTU DIFFUSED LIGHT PROJECTOR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 17 Modalità ventola 3. 18 KeyLock 3. 19 RDM 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia • STUDIOCOBPLUSTU Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    STUDIOCOBPLUSTU ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    STUDIOCOBPLUSTU INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    Il suo corpo in alluminio, oltre ad essere progettato per uso outdoor (IP54), offre un funzionamento privo di rumore. Lo STUDIOCOBPLUSTU dispone di LED con un incredibile indice di resa cromatica (> 90) proprio attraverso la gamma di bianco da 3000K.
  • Page 7 STUDIOCOBPLUSTU • Batteria di backup: Batteria tampone per l’accesso al menu anche senza alimentazione • Temperatura d’esercizio: -20/45° • Flicker: Flicker free frequency con PWM regolabile • PWM selezionabile: 600~25K Hz ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz • Potenza assorbita (a 230V): 144 W •...

  • Page 8: Elementi Di Comando E Di Collegamento

    STUDIOCOBPLUSTU 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. MANOPOLA DI FISSAGGIO per la staffa di 6. POWER OUT: output alimentazione per montaggio connessione di più unità in serie 2. STAFFA DI MONTAGGIO 7. DMX OUT (XLR a 5 poli): 3.

  • Page 9: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Lo STUDIOCOBPLUSTU può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Lo STUDIOCOBPLUSTU dispone di un black OLED display e 4 pulsanti touch per accesso alle funzioni del pannello di controllo (fig.4). Mode...

  • Page 11: Struttura Menu

    STUDIOCOBPLUSTU 3.3 STRUTTURA MENU MENU ð 1 DMX Address 1 - 512 Default: 001 ð 2 DMX Channel 1 Ch 2 Ch Default: 7 ch 5 Ch ð 3 Static Dimmer 0 - 255 ð Strobe 0 - 255 ð...

  • Page 12: Modalità Automatica

    • Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione. 3.6 MODALITÀ MASTER/SLAVE Questa modalità consente di collegare in linea più unità STUDIOCOBPLUSTU senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave con lo stesso effetto.

  • Page 13: Modalità Preset Di Bianco

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul STUDIOCOBPLUSTU l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...

  • Page 14: Collegamenti Della Linea Dmx

    STUDIOCOBPLUSTU 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Canali Dmx

    STUDIOCOBPLUSTU 3.12 CANALI DMX 1 Ch 5 Ch MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE No function 000 - 030 Strobe Slow to Fast 031 - 100...

  • Page 16: Dimmer

    STUDIOCOBPLUSTU 3.13 DIMMER • Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare: Off - Dimmer 1 - Dimmer 2 - Dimmer 3.

  • Page 17: Keylock

    UP+DOWN+UP+DOWN (premere ENTER per confermare). 3.19 RDM - Remote Device Management STUDIOCOBPLUSTU possiede la funzione di RDM (Remote Device Management) che rende possibile il controllo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sotto- menu dell’unità.

  • Page 18: Manutenzione

    STUDIOCOBPLUSTU - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 19 STUDIOCOBPLUSTU...
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 3. 16 LED frequency 3. 17 Fan mode 3. 18 KeyLock 3. 19 RDM 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty • STUDIOCOBPLUSTU Packing content • Mount bracket • Power cable • User manual...

  • Page 22: Safety

    STUDIOCOBPLUSTU WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    STUDIOCOBPLUSTU GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    STUDIOCOBPLUSTU - 1 - INTRODUCTION 1.1 DESCRIPTION The StudioCOB PLUS family takes the popular StudioCOB and raises it to an even more advanced level. The housing is designed not only to be IP54 rated, but also to deliver silent operation.
  • Page 25 STUDIOCOBPLUSTU • Operating Temperature: -20/45° • Flicker: Flicker free frequency with adjustable PWM • Selectable PWM: 600~25K Hz ELECTRICAL • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V): 144 W • Power Consumption (at 120V): 145 W • Output (at 230V): 12 units on a single power line PHYSICAL •...

  • Page 26: Operating Elements And Connections

    STUDIOCOBPLUSTU 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. KNOB for the mounting bracket 6. POWER OUT: connect to supply power to the 2. MOUNTING BRACKET next unit 3. DMX IN (5-pole XLR): 7. DMX OUT (5-pole XLR): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C 4.

  • Page 27: Installation

    - 2 - INSTALLATION 2.1 MOUNTING STUDIOCOBPLUSTU may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 28: Functions And Settings

    STUDIOCOBPLUSTU - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 29: Menu Structure

    STUDIOCOBPLUSTU 3.3 MENU STRUCTURE MENU ð 1 DMX Address 1 - 512 Default: 001 ð 2 DMX Channel 1 Ch 2 Ch Default: 7 ch 5 Ch ð 3 Static Dimmer 0 - 255 ð Strobe 0 - 255 ð...

  • Page 30: Auto Show

    STUDIOCOBPLUSTU 3.4 AUTO SHOW If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the MENU button so many times until the display shows Auto Show, then press the ENTER button.

  • Page 31: Dmx Addressing

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the STUDIOCOBPLUSTU with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the STUDIOCOBPLUSTU.

  • Page 32: Connection Of The Dmx Line

    STUDIOCOBPLUSTU 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 33: Dmx Control

    STUDIOCOBPLUSTU 3.12 DMX CONTROL 1 Ch 5 Ch MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE No function 000 - 030 Strobe Slow to Fast 031 - 100...

  • Page 34: Dimmer

    4. Press the MENU button to go back or to meet the waiting time to exit from the setup menu automati- cally. Fixture Hours This option shows the user the amount of hours the STUDIOCOBPLUSTU has been in use throughout its lifetime. Select Fixture Hours. Version This option shows the user the software version currently installed in the unit.

  • Page 35: Keylock

    STUDIOCOBPLUSTU 3.18 KEY LOCK Enter the Key Lock mode to select whether the access password is on or off. • Press the button MODE so many times until show Key Lock and press the button ENTER to confirm. • Use UP/DOWN button to select: ON or OFF.

  • Page 36: Maintenance

    STUDIOCOBPLUSTU - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 39 STUDIOCOBPLUSTU...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
