Interface de machIne pour accès à la tensIon d'arc brute
Retrait du couvercle de la source de courant et de la barrière de composant
Le branchement d'un câble au panneau d'alimentation afin de contourner le diviseur de tension et accéder à la tension
d'arc brute doit être effectué par un technicien de maintenance qualifié.
Le raccordement direct au circuit plasma pour accéder à la tension d'arc brute augmente le
risque d'électrocution, de problèmes d'énergie et d'incendie s'il y a la moindre défectuosité.
La tension de sortie et le courant de sortie du circuit sont indiqués sur la plaque signalétique.
1. Couper l'alimentation (OFF), débrancher le cordon d'alimentation et débrancher l'alimentation au gaz.

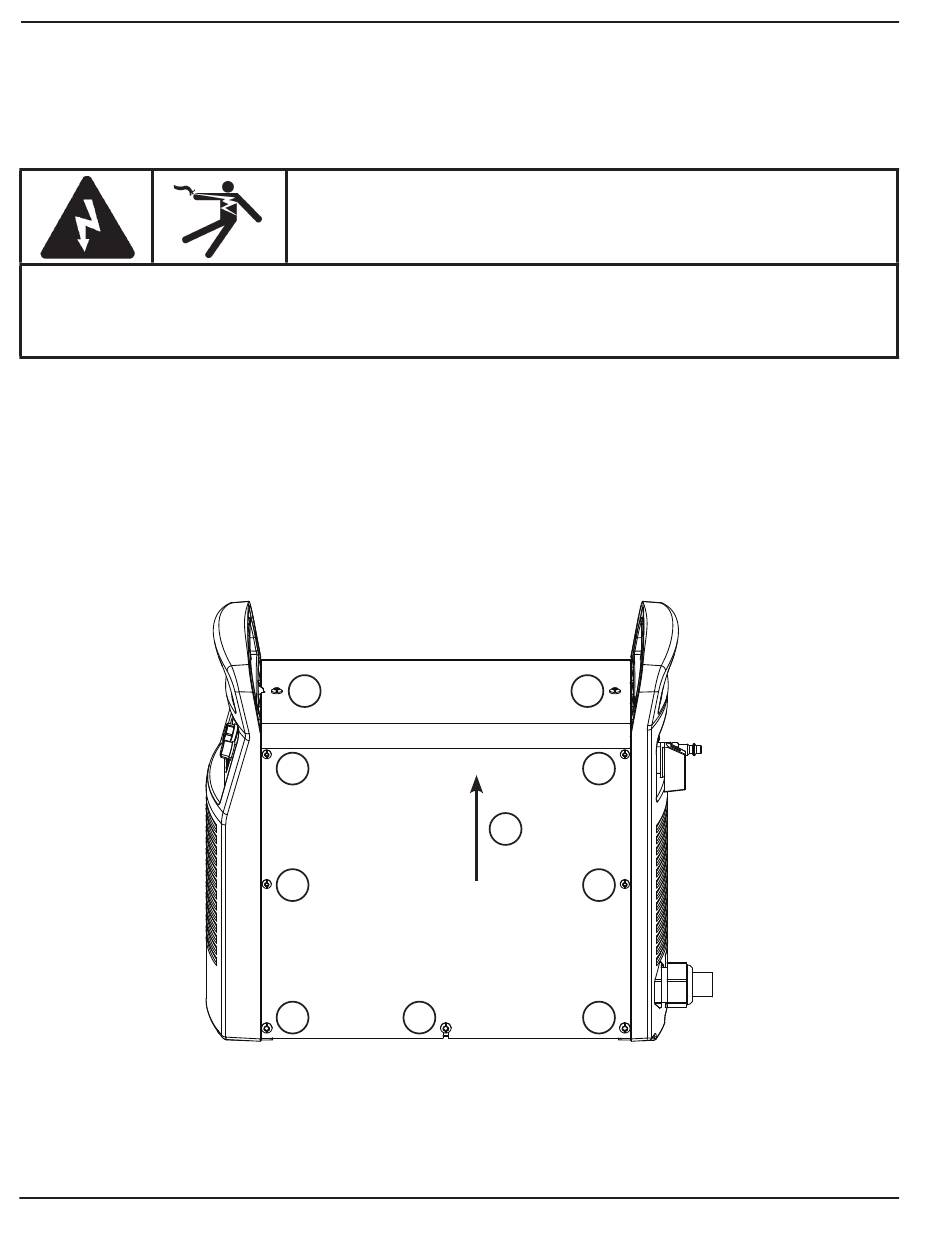

2. Retirer les vis du panneau protégeant la source de courant.
Note : les panneaux de protection du système Powermax65/85 comprennent huit petites vis (2) et huit
grosses vis (1). Les 16 vis des panneaux du système Powermax105/125 sont de la même taille.
3. Retirer le couvercle (3) de la source de courant.
4. Retirer la barrière du côté du panneau d'alimentation de la source de courant. Cette barrière est flexible et peut être
pliée légèrement pour être enlevée.
a-2
Danger d'électrocution, d'énergie et d'incendie
1
2
2
1 1
AVERTISSEMENT
1
2
3
2
1
