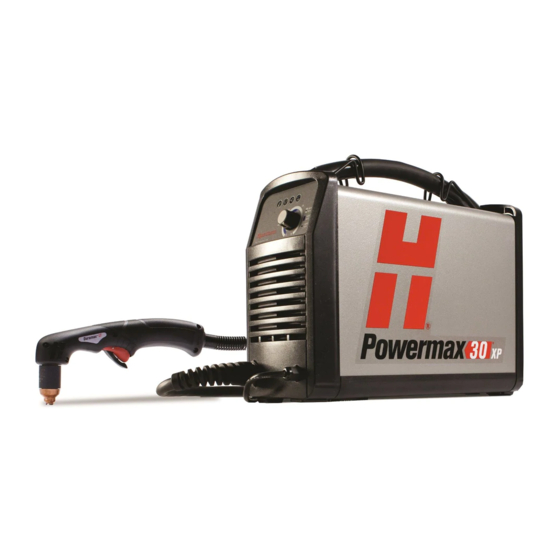

Hypertherm Powermax30 XP Manual
Optional oil removal air filter kit and element replacement
Hide thumbs
Also See for Powermax30 XP:
- Service manual (223 pages) ,
- Operator's manual (98 pages) ,
- Field service bulletin (26 pages)
Advertisement
Available languages
Available languages
Quick Links
Optional Oil Removal Air Filter Kit and
Element Replacement
Remplacement du kit de filtre à air facultatif
pour retirer l'huile et de la cartouche filtrante
®
Powermax30 XP
®
Powermax45/45 XP
®
Powermax65/85
®
Powermax105/125
Field Service Bulletin
Bulletin de service sur le terrain
809610 | Revision 0 | December 2016
| Révision 0 | Décembre 2016
Advertisement
Related Manuals for Hypertherm Powermax30 XP
Summary of Contents for Hypertherm Powermax30 XP
- Page 1 Optional Oil Removal Air Filter Kit and Element Replacement Remplacement du kit de filtre à air facultatif pour retirer l’huile et de la cartouche filtrante ® Powermax30 XP ® Powermax45/45 XP ® Powermax65/85 ® Powermax105/125 Field Service Bulletin Bulletin de service sur le terrain 809610 | Revision 0 | December 2016 | Révision 0 | Décembre 2016...
- Page 2 One of Hypertherm’s long-standing core values is a focus on minimizing our impact on the environment. Doing so is critical to our, and our customers’, success. We are always striving to become better environmental stewards; it is a process we care deeply about.
-
Page 3: Optional Air Filters
This Field Service Bulletin describes how to install the optional Oil Removal Air Filter Kit (428719) and replace the oil removal filter element (428720) on the Powermax30 XP, Powermax45/45 XP, Powermax65/85, and Powermax105/125. This filter is also recommended for use with older Powermax systems. -
Page 4: Tools And Materials Needed
Figure 1 — Proper sequence of optional air filters Gas supply Powermax Eliminizer moisture removal filter Oil removal coalescing filter Tools and materials needed Thread sealant CAUTION Never use PTFE tape on gas fittings. Use liquid or paste pipe sealant. Powermax30 XP/45/45 XP/65/85/105/125 Field Service Bulletin 809610... -
Page 5: Accessories (Not Included)
Part number Description 428720 Replacement filter element kit for Oil removal air filter 428718 Mounting bracket kit 128647 Eliminizer air filter kit (for moisture removal) 011092 Replacement filter element for Eliminizer air filter Powermax30 XP/45/45 XP/65/85/105/125 Field Service Bulletin 809610... - Page 6 Optional Oil Removal Air Filter Kit and Element Replacement Install air filter (kit 428719) on Powermax30 XP/45/45 XP/65/85/105/125 * Not included. See step 5. 1. Disconnect the power and gas supply. See the Operator Manual for details. 2. Remove the gas inlet fitting or European adapter (015337 or 015145) from the bracket on the power supply and set aside.
- Page 7 Push down the thumb latch on the filter bowl and twist the bowl. b. Pull and wiggle the bowl straight down to remove. 3. Twist the old filter element counter-clockwise until it unscrews and detaches from the air filter Powermax30 XP/45/45 XP/65/85/105/125 Field Service Bulletin 809610...
- Page 8 Push up on the filter bowl and rotate the bowl until it clicks into place. c. Connect the power and gas supply. Powermax30 XP/45/45 XP/65/85/105/125 Field Service Bulletin 809610...
- Page 9 Ce bulletin de service sur le terrain décrit comment installer le kit de filtre à air facultatif pour retirer l’huile (428719) et remplacer la cartouche filtrante pour retirer l’huile (428720) du Powermax30 XP, des Powermax45/45 XP, des Powermax65/85 et des Powermax105/125. Ce filtre peut également être utilisé...
-
Page 10: Outils Et Matériel Requis
Outils et matériel requis Scellant de filets ATTENTION Ne jamais utiliser du ruban PTFE sur les raccords de gaz. Utiliser un scellant liquide ou en mastic pour les tuyaux. Powermax30 XP/45/45 XP/65/85/105/125 Bulletin de service sur le terrain 809610... - Page 11 Kit de cartouche filtrante de rechange pour filtre à air pour retirer l’huile 428718 Kit de support de montage 128647 Kit de filtre à air Eliminizer (pour enlever l’humidité) 011092 Cartouche filtrante de rechange pour filtre à air Eliminizer Powermax30 XP/45/45 XP/65/85/105/125 Bulletin de service sur le terrain 809610...
- Page 12 Remplacement du kit de filtre à air facultatif pour retirer l’huile et de la cartouche filtrante Installation du filtre à air (kit 428719) sur le Powermax30 XP/45/45 XP/65/ 85/105/125 * Non inclus. Consulter l’étape 10. 6. Couper l’alimentation en électricité et en gaz. Consulter le manuel de l’opérateur pour en savoir plus.
- Page 13 Tirer et remuer la cuve directement vers le bas pour la retirer. 3. Tourner l’ancienne cartouche filtrante dans le sens anti-horaire jusqu’à ce qu’elle se dévisse et se détache du filtre à air Powermax30 XP/45/45 XP/65/85/105/125 Bulletin de service sur le terrain 809610...
- Page 14 à air. b. Pousser vers le haut la cuve de filtre et tourner jusqu’à ce que vous entendiez un clic d’enclenchement. c. Connecter les alimentations en électricité et en gaz. Powermax30 XP/45/45 XP/65/85/105/125 Bulletin de service sur le terrain 809610...
