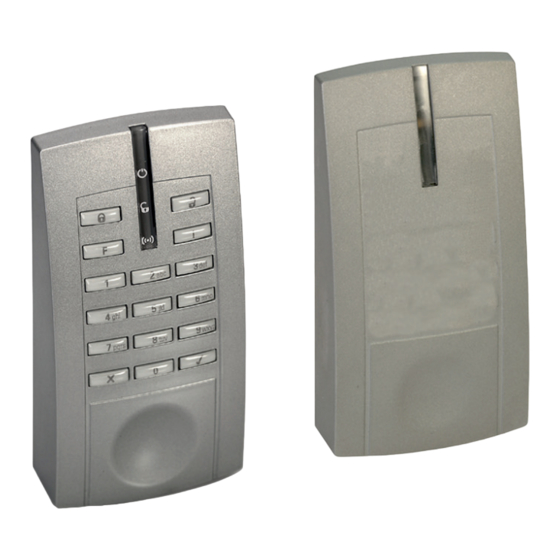

Honeywell Accentic 026423 Operating Instructions Manual

Mifare-reader; mifare desfire ev1 reader
Hide thumbs

Advertisement

Quick Links

Download this manual
Table of Contents
Bedienungsanleitung
mifare-Leser "Accentic"
- mit Tastatur
- ohne Tastatur Art.-Nr. 026422
mifare DESFire EV1 Leser "Accentic"
- mit Tastatur
- ohne Tastatur Art.-Nr. 026435.10
P30715-03-002-09
2018-04-12
Art.-Nr. 026423
Art.-Nr. 026436.10
Klasse C für ZKA und EMA
Anerkennungen siehe Kap. 8
D
Änderungen
vorbehalten
GB

Advertisement

Chapters

Table of Contents
loading

  Related Manuals for Honeywell Accentic 026423

  Summary of Contents for Honeywell Accentic 026423

  • Page 1 Bedienungsanleitung mifare-Leser "Accentic" - mit Tastatur Art.-Nr. 026423 - ohne Tastatur Art.-Nr. 026422 mifare DESFire EV1 Leser "Accentic" - mit Tastatur Art.-Nr. 026436.10 - ohne Tastatur Art.-Nr. 026435.10 P30715-03-002-09 Klasse C für ZKA und EMA Änderungen Anerkennungen siehe Kap. 8 vorbehalten 2018-04-12...

  • Page 2: Table Of Contents

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Inhaltsverzeichnis Seite 1. Allgemeines ..........................3 Datenträger ..........................3 2.1 Einsetzbare Datenträger.......................3 2.2 Richtige Anwendung von Datenträgern.................3 3. Bedien- und Anzeigeelemente....................4 4. Einführung in Bedienabläufe bei ZK und EMA (Leser mit Tastatur) ..........5 5. Anwendung in Zutrittskontrollanlagen..................6 5.1 LED-Anzeige ........................6 5.2 Zutrittskontroll-Funktion ......................6 5.3 Steuerfunktionen/Makros aufrufen..................6...

  • Page 3: Allgemeines

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Allgemeines mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur werden in Zutrittskontroll- und Einbruch- meldeanlagen als berührungslose Leseeinheiten und Bedienteile eingesetzt. Bei Lesern mit Tastatur ist es möglich, eine Kombination von PIN und Karte herzustellen. Je nach verwendetem Controller und dessen Programmierung können über die Tastatur Steuerfunktio- nen/Makros aufgerufen werden.

  • Page 4: Bedien- Und Anzeigeelemente

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Bedien- und Anzeigeelemente grün Funktion abhängig gelb von der Anwendung rot oder grün Anzeigefeld Scharfschalten Unscharfschalten Funktionstaste Information Zifferntastatur Eingabe löschen Eingabe bestätigen abbrechen Kursiv geschriebene Funktionen nur in Verbindung mit IK3...

  • Page 5: Einführung In Bedienabläufe Bei Zk Und Ema (Leser Mit Tastatur)

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Einführung in Bedienabläufe bei ZK und EMA (nur Leser mit Tastatur) Für die Darstellung eines Bedienablaufs verwenden wir folgende Symbole: ID-Datenträger ins Lesefeld halten 0..9 Eingabe über die Zifferntastatur Info-Taste Funktionstaste Eingabe bestätigen, ok Eingabe löschen, Aktion abbrechen Einbruchmeldeanlage scharfschalten Einbruchmeldeanlage unscharfschalten...

  • Page 6: Anwendung In Zutrittskontrollanlagen

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Anwendung in Zutrittskontrollanlagen LED-Anzeige Die LEDs und der Summer werden über Bus gesteuert. Die Definition ihrer Bedeutung wird in der jeweils übergeordneten Software hinterlegt. Am Leser selbst können diesbezüglich keine Ein- stellungen vorgenommen werden. Bei Lesern mit Clock/Data-Schnittstelle leuchtet die gelbe LED permanent und ist nicht abschaltbar.

  • Page 7: Anwendung In Einbruchmeldeanlagen

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Anwendung in Einbruchmeldeanlagen LED-Anzeige Im Ruhezustand sind alle LEDs dunkelgesteuert. Bei der Durch- führung einer Funktion ist die Anzeige für ca. 5 Sekunden grün Bereit entsprechend der Funktion angesteuert. Details sind bei den einzel- nen Bedienvorgängen beschrieben.

  • Page 8: Bedienung Leser Mit Tastatur

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Bedienung Leser mit Tastatur 6.4.1 Berechtigungsverfahren Je nach geforderter Sicherheit gibt es verschiedene Möglichkeiten, Funktionen aufzurufen. Welche der Möglichkeiten zur Anwendung kommt, legt der Errichter bei der Programmierung der AWE fest. Als "ID" wird ein beliebiger, im System berechtigter Datenträger bezeichnet. Die folgende Tabelle gibt einen Überblick: Funktion Quick...

  • Page 9: Scharf-/Unscharfschalten

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.4.3 Scharf-/unscharfschalten 6.4.3.1 Scharfschalten möglich Taste "scharf" betätigen 0..9 PIN eingeben oder Datenträger ins Lesefeld halten Anlage wird scharfgeschaltet bei Berechtigung Zwangsläufigkeit erfüllt Quittierung: Bei Berechtigung und Keine Zwangsläufigkeit Keine Berechtigung Zwangsläufigkeit erfüllt Bereit 5 Sek.

  • Page 10: Zutrittskontroll-Funktion

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.4.4 Zutrittskontrolle möglich 0..9 PIN eingeben oder Datenträger ins Lesefeld halten 6.4.5 Überfallalarm 6.4.5.1 Überfallcode Mit dem Überfallcode können Sie über die Lesertastatur einen Überfallalarm auslösen. Überfallcode ist mit Ausnahme der letzten Stelle mit der PIN identisch. Bei der letzten Ziffer wird eine 5 dazu addiert.

  • Page 11: Überfallalarm Auslösen Mit Unscharfschalten

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.4.5.3 Überfallalarm auslösen mit unscharfschalten möglich mit Türfreigabe möglich ohne Türfreigabe Taste "unscharf" betätigen 0..9 Überfallcode eingeben Datenträger ins Lesefeld halten Bei Berechtigung: Überfallalarm wird ausgelöst, Anlage wird unscharfgeschaltet Quittierung: Bei Berechtigung Keine Berechtigung Bereit 5 Sek.

  • Page 12: Steuerfunktionen/Makros Aufrufen

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.4.6 Steuerfunktionen/Makros aufrufen möglich Taste "F" betätigen 0..9 Funktionsnummer (Makronummer) eingeben Mit Taste "OK" bestätigen 0..9 PIN eingeben oder Datenträger ins Lesefeld halten Quickfunktion: möglich Funktionsauslösung unmittelbar nach Betätigen der Funktionstaste "F"). Keine PIN, kein Datenträger und keine Funktionsnummer erforderlich. Taste "F"...

  • Page 13: Lernmodus Für Datenträger

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.4.8 Lernmodus für Datenträger Im Lernmodus können Sie auf einfache Weise neue Datenträger berechtigen oder bereits vorhan- dene löschen. Neu "gelernte" Datenträger sind automatisch generalberechtigt . Bei Bedarf an- schließend über die Programmierung PINs / Berechtigungen / Zeitzonen zuweisen. Zum Starten des Lernmodus benötigen Sie einen "Lernschlüssel"...

  • Page 14: Pins Anlegen/Ändern

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.4.9 PINs anlegen / ändern Die Art für die Verwendung von PINs hängt von der Programmierung der AWE ab: Jedem Datenträger ist eine individuelle PIN zugeordnet. Mehrere Datenträger können nicht die selbe PIN besitzen. oder Die Verwendung einer PIN ist bei mehreren Datenträgern möglich (Mehrfachverwendung).

  • Page 15: Bedienung Leser Ohne Tastatur

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur Bedienung Leser ohne Tastatur 6.5.1 Scharf-/unscharfschalten Datenträger ins Lesefeld halten und wieder entfernen. Grüne LED leuchtet. Gelbe LED leuchtet im Unscharfzustand, im Scharfzustand dunkel. Datenträger erneut ins Lesefeld halten (frühestens nach 1 Sek., spätestens nach 4 Sek.). Quittierung erfolgt.

  • Page 16: Zutrittskontroll-Funktion

    Bedienungsanleitung mifare/DESFire EV1 Leser "Accentic" mit/ohne Tastatur 6.5.2 ZK-Funktion Datenträger ins Lesefeld halten. Quittierung erfolgt. Keine Berechtigung oder Optisch Bei Berechtigung Quittierung ZK-Funktion nicht aktiviert bei ZK-Funktion: Bereit (grün) 5 Sek. Unscharf (gelb) Akustisch 2 Sek. (Signalton) Positive Quittierung Negative Quittierung zeitgesteuerte keine Türfreigabe Aktion...

  • Page 17: Reinigung Und Pflege

    Hiermit erklärt die Novar GmbH, dass der Funkanlagentyp mifare-Leser "Accentic" Art.- Nr. 026422, 026423 und mifare DESFire EV1 Leser "Accentic" Art.-Nr. 026435.10, 026436.10 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung steht auf unserer Homepage im Service/Downloadbereich unter https://www.security.honeywell.de/ zum Download bereit.
  • Page 18 Honeywell Commercial Security Novar GmbH Johannes-Mauthe-Straße 14 P30715-03-002-09 D-72458 Albstadt 2018-04-12 www.honeywell.com/security/de © 2018 Novar GmbH...
  • Page 19 Operating Instructions mifare-reader "Accentic" - with keypad Item no. 026423 - without keypad Item no. 026422 mifare DESFire EV1 reader "Accentic" - with keypad Item no. 026436.10 - without keypad Item no. 026435.10 P30715-03-002-09 Änderungen vorbehalten 2018-04-12...

  • Page 20: Safety Notes

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Table of Contents Page 1. General............................21 2. D ata carriers ..........................2.1 Possible data carriers ......................21 2.2 Correct use of data carriers....................21 Operating and indication elements ..................2 4. Introduction to operating sequences, ACS and IDS (reader with keypad) ......

  • Page 21: General

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad General The mifare/DESFire EV1 readers "Accentic" are used as contactless readers and operating units in access control and intrusion detection systems. A combination of transponder and PIN can be used for performing functions via the keypad. Additional functions (e.g.

  • Page 22: Operating And Indication Elements

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Operating and indication elements green Function dependent yellow on the application red oder green Indicator field Disarm Function key Information Numerical keypad Cancel / delete entry Confirm entry Functions written in italics only in conjunction with IK3...

  • Page 23: Introduction To Operating Sequences, Acs And Ids (Reader With Keypad)

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Introduction to operating sequences , ACS and IDS (reader with keypad) The following symbols are used to represent an operating step: Hold the mifare ID data carrier in the reading field 0..9 Entry using number buttons Info button Function button...

  • Page 24: Application In Access Control Systems

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Application in access control systems LED indication The LEDs and the buzzer are controlled over a bus system. The definition for each is specified in the main software and not at the reader. At readers with Clock/Data interface the yellow LED lights permanently and can not be switched off.

  • Page 25: Application In Intrusion Detection Systems

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Application in intrusion detection systems LED indication In no-load status, all indicators are dark. When a function is being executed, the corresponding indicator is activated for approx. 5 green Ready seconds. Details are described in the individual operating procedures.

  • Page 26: Operation, Readers With Keypad

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Operation, readers with keypad 6.4.1 Authorization process There are different possibilities of calling functions. Which of these possibilities is used, is defined in the programming of the central control unit/EU. ”ID” refers to any data carrier or substitude code, authorized in the system. The following table provides an overview.

  • Page 27: Arm/Disarm

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.4.3 Arm/disarm 6.4.3.1 possible Activate the "arm" key 0..9 Enter PIN Hold the data carrier in the reading range System is armed with authorization positive drive Acknowledgement: Fulfilled with authorization No positive drive No authorization and positive drive Ready...

  • Page 28: Access Control

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.4.4 Access control possible 0..9 Enter PIN Hold the data carrier in the reading range 6.4.5 Hold-up alarm 6.4.5.1 Introduction hold-up alarm can be triggered via the operating unit keypad with a hold-up code. hold-up code is identical with the PIN with the exception of the last digit.

  • Page 29: Trigger Hold-Up Alarm With Disarming

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.4.5.3 Trigger hold-up alarm with disarming possible with door release possible without door release Activate the "disarm" key 0..9 Enter the hold-up code Hold the data carrier in the reading range With authorization: Hold-up alarm is triggered and the system is disarmed Acknowledgement: Authorization No authorization...

  • Page 30: Activate Control Functions/Macros

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.4.6 Activate Control functions/macros possible Activate the "F" key 0..9 Enter the function/macro number Confirm with "OK" 0..9 Enter PIN Hold the data carrier in the reading range Quick function: possible Function triggering immediately after pressing the function button ”F”). No PIN, no data carrier and no function number required.

  • Page 31: Learning Mode For Data Carriers

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.4.8 Learning mode for data carriers In learning mode it is simple to authorize new data carriers or delete existing ones. Newly "learned" data carriers automatically receive general authorization . Afterward, use the programming functions to assign PINs / authorizations / time zones.

  • Page 32: Creating/Changing Pins

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.4.9 Creating/Changing PINs The manner for using PINs depends on the programming of the evaluation unit: Each data carrier is assigned an individual PIN. Multiple data carriers cannot have the same PIN. The use of one PIN for multiple data carriers is possible.

  • Page 33: Operation, Readers Without Keypad

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad Operation, readers without keypad 6.5.1 Arm/disarm Hold data carrier in the reading range and remove. Green LED lights up Yellow LED lights up when disarmed and remains dark when armed. Hold data carrier again in the reading range (at the earliest after 1 sec., at the latest after 4 sec.).

  • Page 34: Access Control

    Operating Instructions mifare/DESFire EV1 reader "Accentic" with/without keypad 6.5.2 Access control function Hold data carrier in the reading range. Acknowledgement. No authorization or Optical Authorized AC function not activated Acknowledgement with AC function: Ready (green) 5 sec. Disarmed (yellow) Acoustical 2 sec.

  • Page 35: Cleaning And Care

    Hereby, the Novar GmbH declares that the radio equipment mifare reader "Accentic" Item no. 026422, 026423 and mifare DESFire EV1 reader "Accentic" Item no. 026435.10, 026436.10 is in compliance with Directive 2014/53/EU. The full text of the EU declaration can be downloaded from our homepage https://www.security.honeywell.de/ in the service/download area.
  • Page 36 Honeywell Commercial Security Novar GmbH Johannes-Mauthe-Straße 14 P30715-03-002-09 D-72458 Albstadt 2018-04-12 www.honeywell.com/security/de © 2018Novar GmbH...
