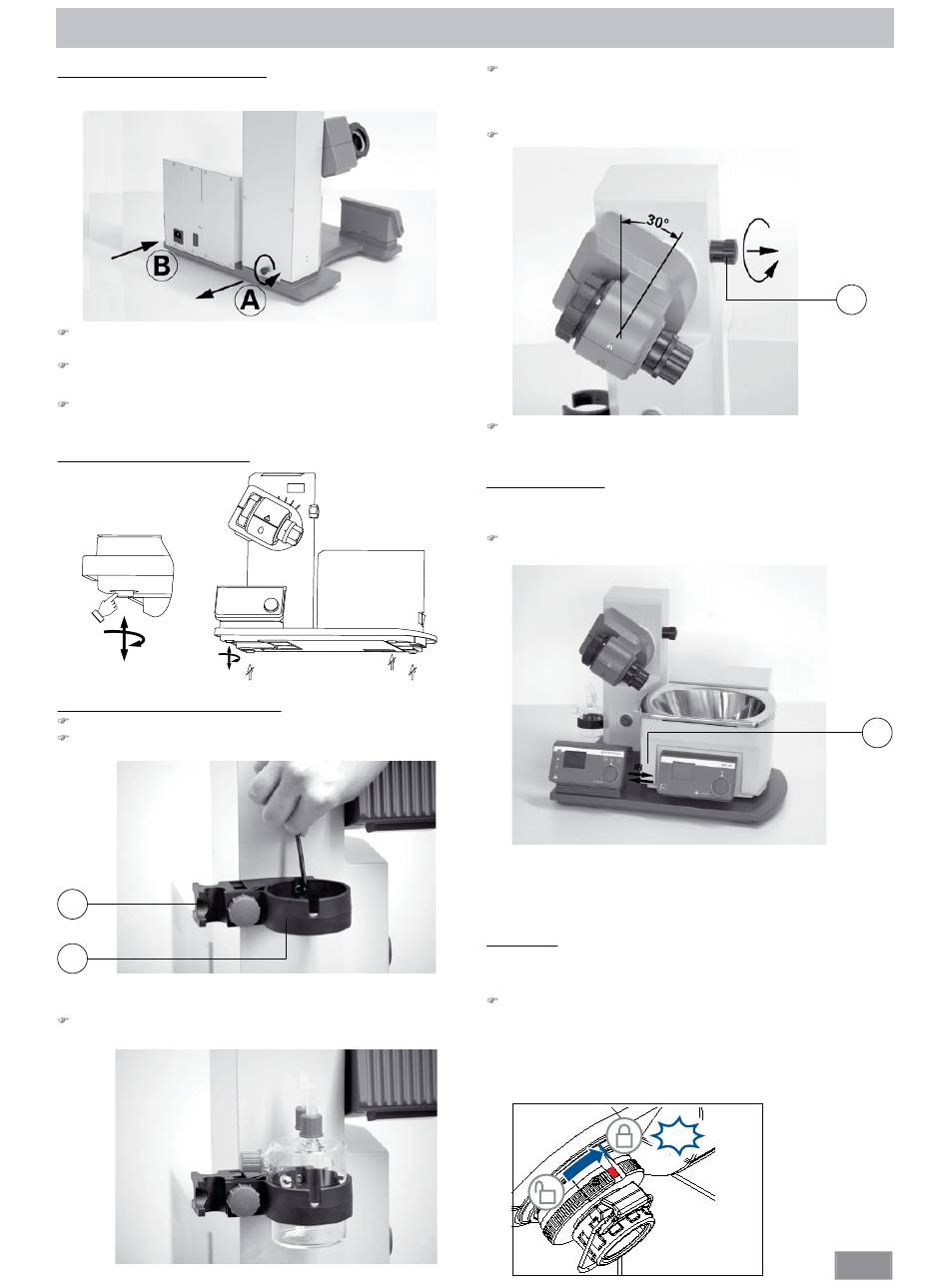

Antrieb RV 10 basic/digtal
Achtung! Transportsicherung lösen (Fig. 4a)!
Drücken Sie den Lift mit der Hand und entfernen Sie die Rändelschrau-
be auf der Geräterückseite (A).
Der Lift fährt nach Entfernen der Transsportsicherung langsam in seine
obere Endlage. Der Hub beträgt ca. 140 mm.
Schließen Sie das Gerät mit der mitgelieferten Netzanschlussleitung an
die Spannungsversorgung an (B).
Einstellbarer Gerätefuß (Fig. 4b)
Montage Woulff'sche Flasche (Fig. 5)
Montieren Sie das Schlauchverbindungsstück (C) an die linke Liftseite.
Montieren Sie den Halter (D) an das Schlauchverbindungsstück (C).
C
D
Setzen Sie die Flasche ein und montieren Sie die mitgelieferten
Schlauchanschlüsse an die Flasche (Fig. 6).

Aufstellung

Lösen Sie die Klemmvorrichtung zur Winkeleinstellung des Rotations-
antriebes auf der rechten Liftseite durch Drehen der Griffschraube (E)
gegen den Uhrzeigersinn (durch leichtes Drücken und gleichzeitiges
Drehen lässt sich die Griffschraube (E) weiter aus- bzw. einfahren).
Stellen Sie den Antrieb auf einen Winkel von ca. 30° (Fig. 7).
Fig. 4a
Sichern Sie anschließend den Rotationsantrieb gegen Verdrehung
durch Anziehen der Griffschraube im Uhrzeigersinn.
Heizbad HB 10
Achtung! Beachten Sie die Betriebsanleitung des Heizbades, Kapitel „In-
betriebnahme"!
Stellen Sie das Heizbad auf die Stellfläche des Rotationsantriebes und
schieben sie es in die linke Position (Fig. 8).
Fig. 4b
Hinweis: Der Datenaustausch zwischen Antriebseinheit und Heizbad fin-
det mittels einer Infrarot- Schnittstelle (F) statt. Beachten Sie, dass die
Kommunikation nur bei freier, nicht unterbrochener Lichtstrecke gewähr-
leistet ist!

Glassatz

HINWEIS: Lesen Sie die Betriebsanleitung des Glassatzes für den
Fig. 5
sicheren Umgang mit Laborglas.
Der Verriegelungsknopf dient zum Verriegeln oder Entriegeln der
Sicherung.
Wenn eine rote Markierung angezeigt wird, ist die Sicherung
entriegelt. Anderenfalls ist sie verriegelt.
Um die Sicherung zu verriegeln oder zu entriegeln, drücken Sie
den Verriegelungsknopf zum Anschlag.
Fig. 6
Fig. 7
Fig. 8
CLICK
Fig. 9a
E
F
10
