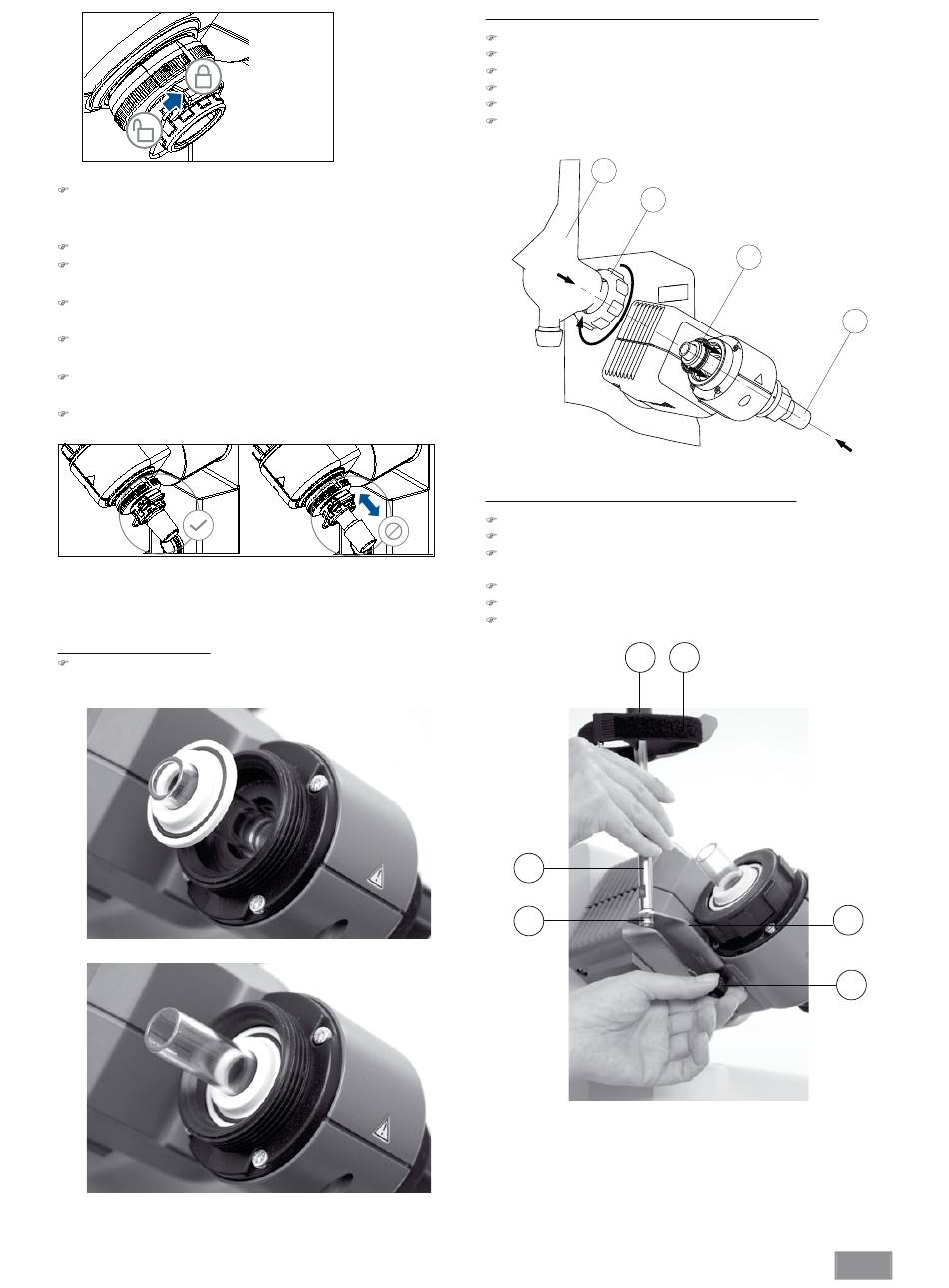

Entriegeln Sie die Arretierung, indem Sie sie entsprechend der
Markierung um 60° gegen den Uhrzeigersinn drehen. Die rote
Markierung muss sichtbar sein.
Führen Sie das Dampfdurchführungsrohr bis auf Anschlag ein.
Verriegeln Sie anschließend diese Arretierung durch Drehen um
60° im Uhrzeigersinn.
Wenn Sie den Verriegelungsknopf zum Anschlag geschoben haben,
muss die rote Markierung verdeckt und nicht mehr sichtbar sein.
Das Dampfdurchführungsrohr darf nicht herausgezogen werden
können!
Überprüfen Sie die axiale Arretierung des
Dampfdurchführungsrohres.
Halten Sie die rote Markierung verdeckt.
Kühlerdichtung einsetzen
Setzen Sie die Kühlerdichtung RV 10.8001 in die Kühleraufnahme und
montieren Sie nun den Glassatz entsprechend seiner Montageanlei-
tung an das Gerät (Fig. 11 a,b und c ).
Erstinbetriebnahme - Montage der Dichtung RV 10.8001
Dampfdurchführungsrohr einsetzen (1).
Dichtung RV 10.8001 einsetzen (2).
K Überwurfmutter (3b) über den Flansch des Kühlers (3a) schieben.
Ringfeder (3c) ebenfalls über den Flansch des Kühlers (3a) schieben
Kühlers (3a) auf die Dichtung (2) aufsetzen.
Überwurfmutter handfest anziehen (3b).
Hinweis: Beachten Sie die Montageanleitung des Glassatzes.
Fig. 9b
Montage Kühlersicherung des vertikalen Glassatzes
Montieren Sie die Kühlersicherung gemäß der Abbildung (Fig. 12).
Montieren Sie das Blech (I) mit der Rändelschraube (J).
Stecken Sie den Stativstab (L) auf das Blech (I) und fixieren Sie es mit
Fig. 10
der Mutter (K).
Bringen Sie den Gummischutz (M) an.
Befestigen Sie das Klettband (N) am Stativstab (L).
Sichern Sie den vertikalen Glassatz mit dem Klettband (N).
L
K
Fig. 11a
Fig. 11b
3a
3b
2
M N
Fig. 12
1
Fig. 11c
I
J
