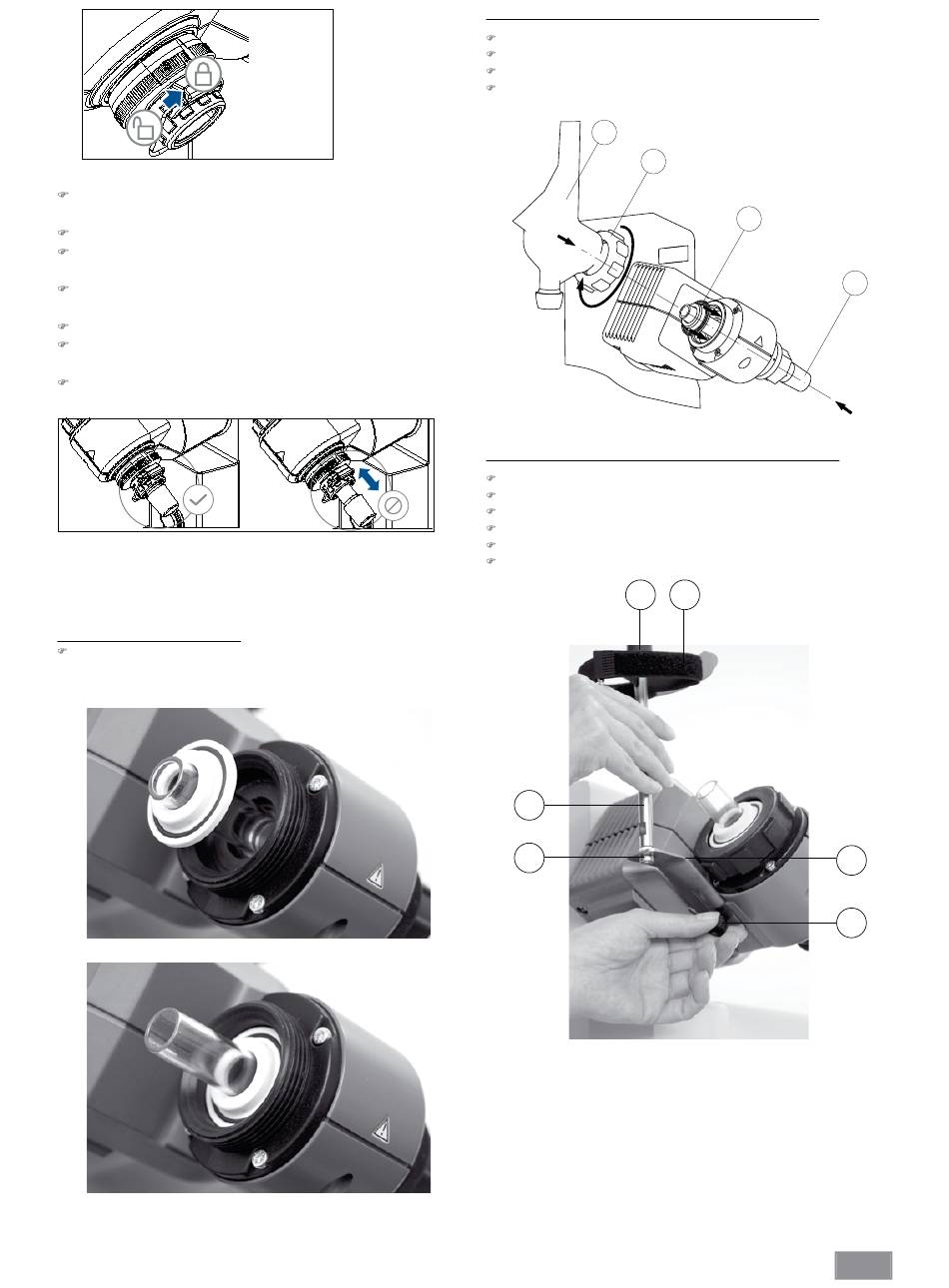

Откройте фиксатор, повернув его на 60° против часовой
стрелки по отметке. Должна быть видна красная отметка.
Вставьте паровую трубку до упора.
Затем заблокируйте стопорное устройство, повернув его по
часовой стрелке на 60°.
При перемещении фиксирующей кнопки в конечное положение
метка красного цвета должна скрыться и стать невидимой.
Свободное извлечение паровой трубки недопустимо!
Убедитесь в правильной работе осевого стопорного
устройства на паровой трубке.
Метка красного цвета должна оставаться невидимой.
Установка уплотнения охладителя
Вставьте уплотнение охладителя RV 10.8001 в крепление охладителя и
смонтируйте стеклянную посуду на приборе в соответствии с ее инструкцией
по монтажу (рис. 11 a, b и c ).
Первый ввод в эксплуатацию: монтаж уплотнения RV 10.8001
Вставьте паропроводную трубку (1).
Вставьте уплотнение RV 10.8001 (2).
Установите охладитель (3a).
Затяните накидную гайку вручную до отказа (3b).
Fig. 9b
Монтаж фиксатора охладителя вертикальной стеклянной посуды
Смонтируйте фиксатор охладителя в соответствии с рисунком (рис. 12).
Смонтируйте пластину (I) с помощью винта с накатанной головкой (J).
Установите ножку штатива (L) на пластину (I) и зафиксируйте ее гайкой (K).
Установите резиновый защитный элемент (M).
Fig. 10
Закрепите липкую ленту (N) на ножке штатива (L).
Зафиксируйте вертикальную стеклянную посуду с помощью липкой ленты (N).
L
K
рис. 11a
рис. 11b
3a
3b
2
M N
рис. 12
1
рис. 11c
I
J
