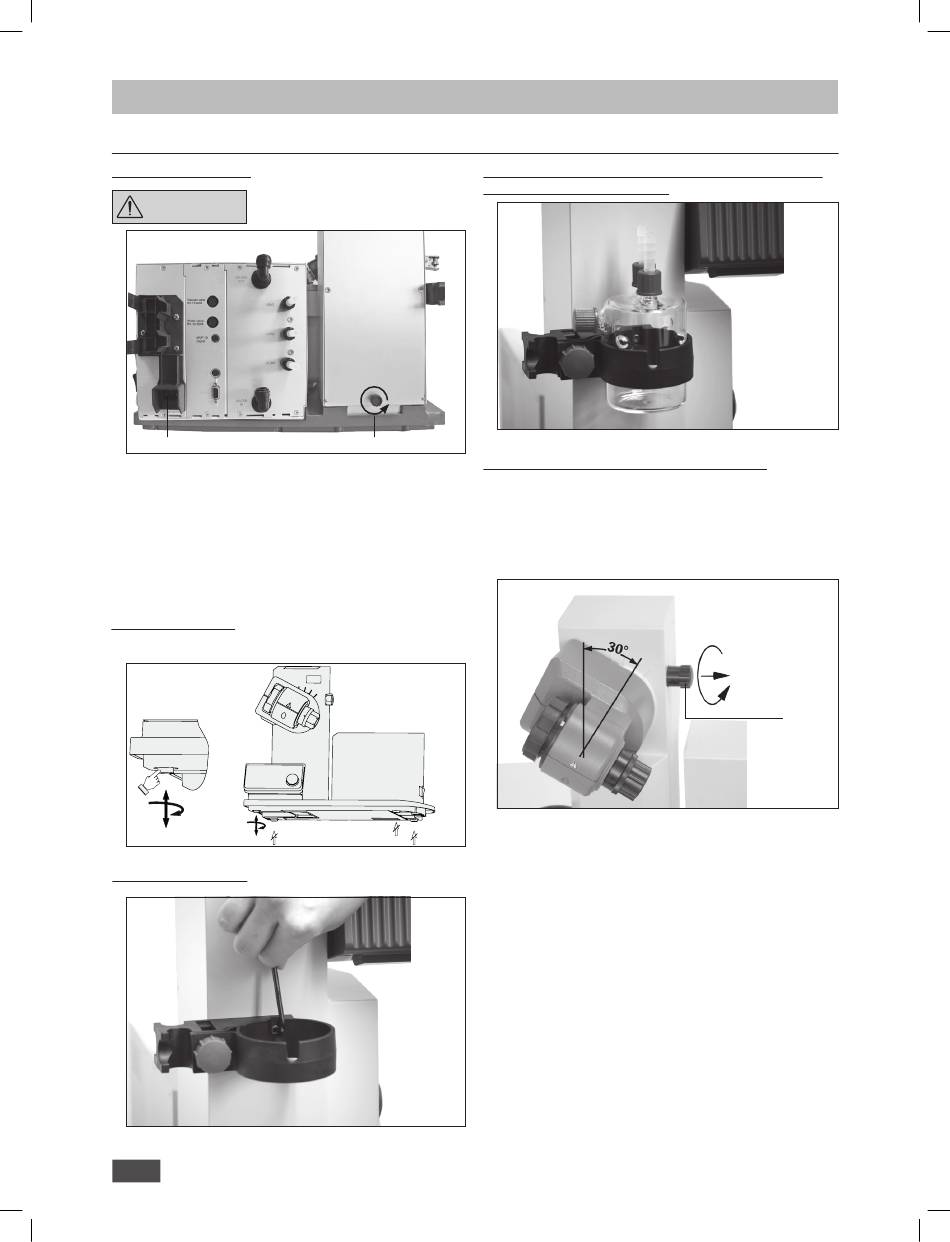

Antrieb RV 10 auto
Transportsicherung lösen!
VORSICHT
2
• Halten Sie den Lift mit der Hand auf der Höhenposition und
entfernen Sie die Rändelschraube (1) auf der Geräterückseite
durch Drehen gegen den Uhrzeigersinn.
• Der Lift fährt nach Entfernen der Transsportsicherung langsam in
seine obere Endlage. Der Hub beträgt ca. 140 mm.
• Schließen Sie das mitgelieferte Stromkabel an die Anschluss-
buchse (2) an.
Einstellbarer Gerätefuß
Hinweis: Es ist nur ein Sockelfuß verstellbar.
Befestigen der Halterung
10

Aufstellung

Setzen Sie die Flasche ein und montieren Sie die mitgelieferten
Schlauchanschlüsse an die Flasche
1
Stellen Sie den Antrieb auf einen Winkel von ca. 30°
• Lösen Sie die Klemmvorrichtung zur Winkeleinstellung des Ro-
tationsantriebs auf der rechten Liftseite durch Drehen der Griff-
schraube gegen den Uhrzeigersinn (durch leichtes Drücken und
gleichzeitiges Drehen lässt sich die Griffschraube (1) weiter aus-
fahren).
• Stellen Sie den Antrieb auf einen Winkel von ca. 30°.
• Sichern Sie anschließend den Rotationsantrieb gegen Verdre-
hung durch Anziehen der Griffschraube im Uhrzeigersinn.
1
