Insektenschutzgitter KWL 45 ISL
MONTAGE- UND BETRIEBSVOR SCHRIFT
Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachste-
henden Vorschriften genau durchzulesen und zu beachten. Nationale einschlägige Normen,
Sicherheitsbestimmungen und Vorschriften (z.B. DIN EN VDE 0100) sind unbedingt zu beach-
ten und anzuwenden. Die Bedienungsanleitung als Referenz am Gerät aufbewahren.
Warnhinweise
Nebenstehende Symbole sind sicherheitstechnische Warnhinweise.
Zur Vermeidung von Verletzungsrisiken und Gefahrensituationen,
müssen alle Sicherheitsvorschriften bzw. Symbole in diesem Doku-
ment unbedingt beachtet werden!
Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Produkt den zum Zeit punkt seiner
Herstellung gültigen Vorschriften und CE-Richtlinien.
Bestimmungsgemäße Verwendung
Das Insektenschutzgitter ist zum Schutz vor Eindringen von Insekten (> 2 mm) in den Laibungskanal bestimmt.
m Ein bestimmungsfremder Einsatz ist nicht zulässig!
Installation/Montage
Verletzungsgefahr durch Herabfallen des Wandgitters.
Wandgitter beim Lösen festhalten.
1. Befestigungsschrauben des Wandgitters lösen.
2. Wandgitter Laibung entfernen.
3. Haltelasche für Einsatz und Entnahme des Insektenschutzgitters umlegen, s. Abb. 1.
4. Insektenschutzgitter in die vorgesehenen Führungsnuten des Putzrahmens einsetzen und bis auf Anschlag in den Lai-
bungskanal einschieben.
5. Wandgitter mittels Befestigungsschrauben montieren.

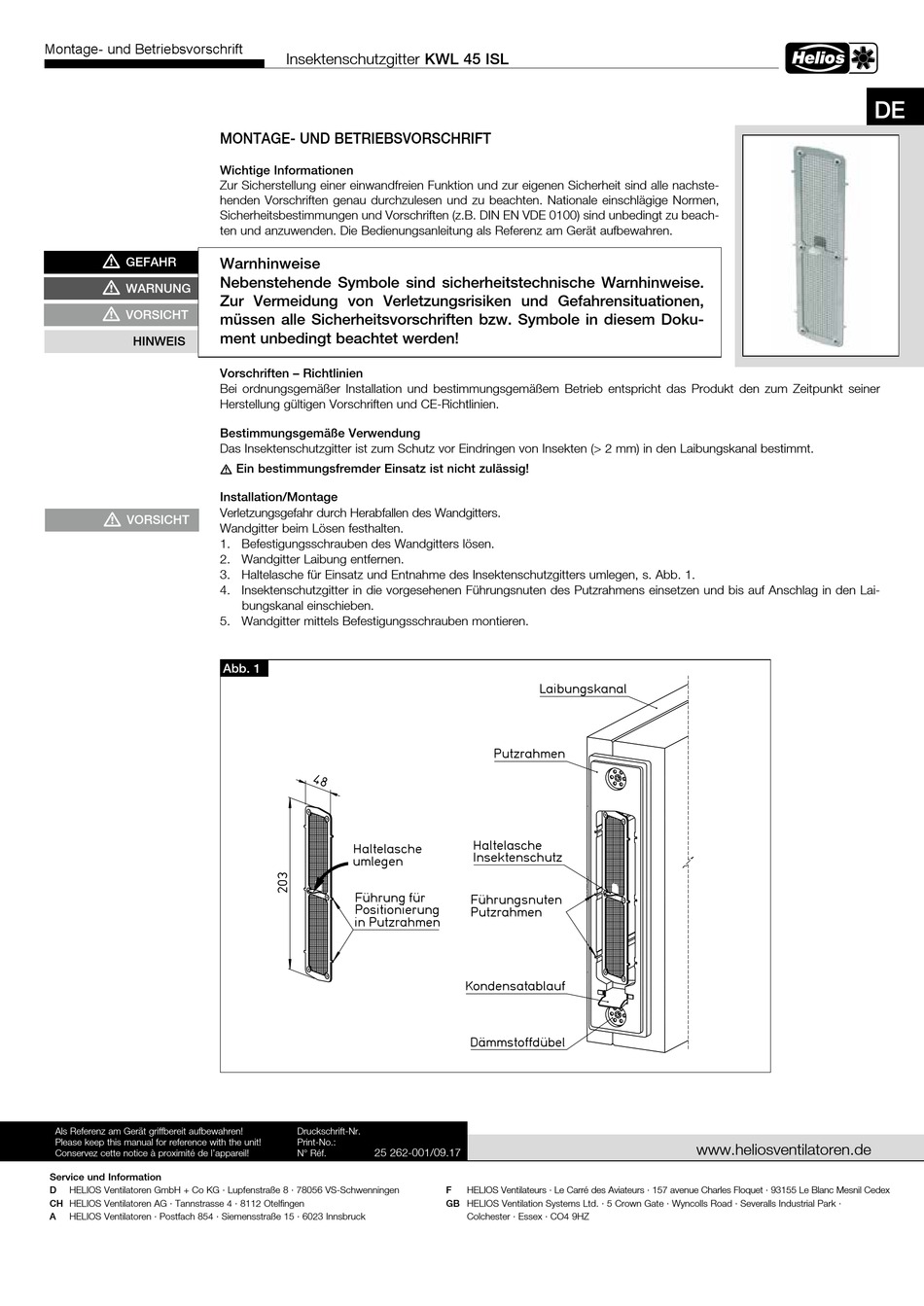

Abb. 1
Haltelasche
umlegen
Führung für
Positionierung
in Putzrahmen
Druckschrift-Nr.
Print-No.:
25 262-001/09.17
N° Réf.
Laibungskanal
Putzrahmen
Haltelasche
Insektenschutz
Führungsnuten
Putzrahmen
Kondensatablauf
Dämmstoffdübel
