Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
Wand-Einbaugerät
Wall installed unit
Groupe double-flux mural

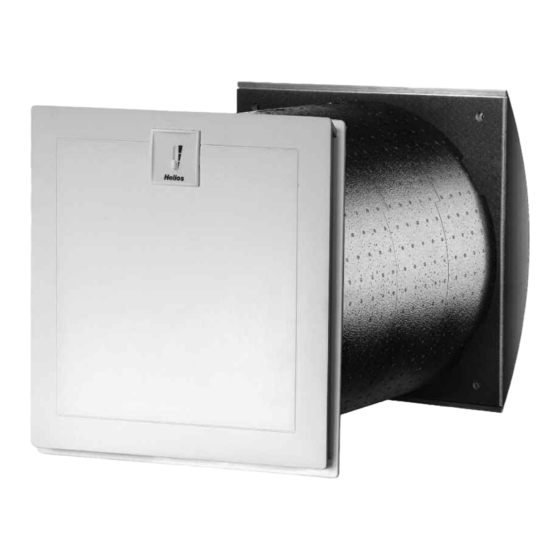

KWL EC 60 Eco
- Wärmerückgewinnung und EC-Technik
für Einzelräume.
- Heat recovery and EC-motor technology
for single rooms
- Ventilation décentralisée avec récupération
de chaleur et moteurs EC.
D
NR. 86667
UK
NO. 86667
N° 86667
F
