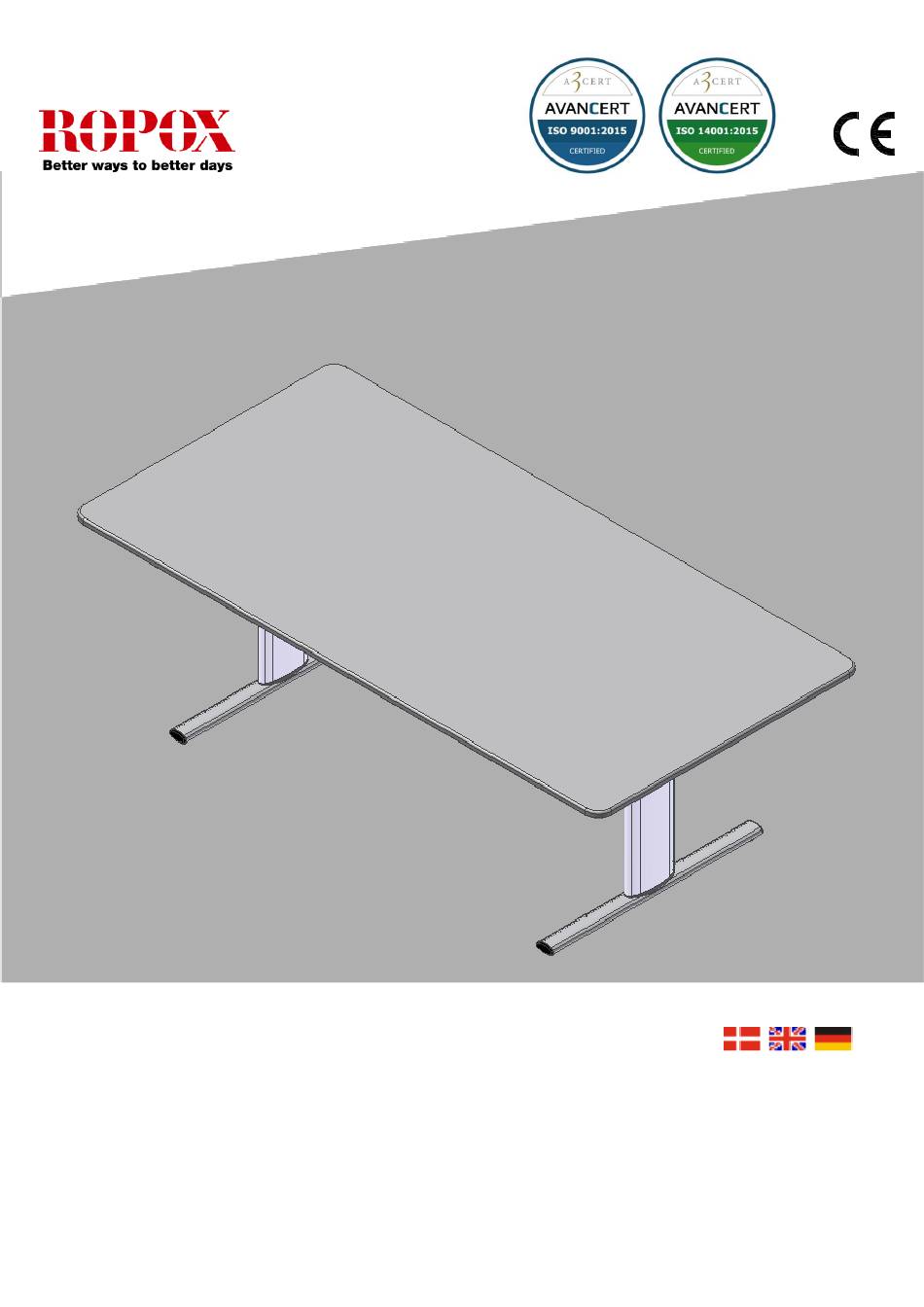

- Page 1 Ropox Vision Gruppebord Brugermanual Monteringsanvisning Denne folder skal altid opbevares ved produktet! PDF 6189 / 16.09.2019...
-
Page 2: Table Of Contents
11.2 Rengøring af bordplade, laminat ..................11 11.3 Vedligeholdelse ......................... 11 12. FEJLSØGNING ...............................12 12.1 Bordet virker løst eller ustabilt ..................12 12.2 Bordet kan ikke justeres i højden ..................12 13. TILBEHØR ................................13 14. CE-ERKLÆRING ..............................14 19. REKLAMATION ..............................15 © ROPOX 2019... -
Page 3: Tekniske Data
100 kg jevnt belastet over hele bordpladen Maks. løftekraft under højderegulering (dynamisk): 50 kg Temperatur: 5-45° C Luftfuktighed: 5-85 % (ikke kondenserende) Reklamation: Se punktet reklamation Producent: Ropox A/S, DK-4700 Næstved, Tlf.: +45 55 75 05 00 E-mail: info@ropox.dk, www.ropox.dk © ROPOX 2019... -
Page 4: Introduktion
2. Introduktion VISION er navnet på det nye højdeindstillelige bordprogram fra Ropox. Bordene er udført i et tidssvarende og smukt design. Vi mener, et produkt skal være funktionelt og smukt at se på – uanset hvem, der skal bruge det. Det kalder vi VISION. -
Page 5: Modeller
5. Modeller Modelnavn Størrelse Højde 50-70cm Højde 60-90cm Vision 165x100cm 20-62116-11 20-62216-11 gruppebord Modelnavn Størrelse Højde 50-70cm Højde 60-90cm Vision 200x100cm 20-62120-11 20-62220-11 gruppebord Modelnavn Størrelse Højde 50-70cm Højde 60-90cm Vision 240x100cm 20-62124-11 20-62224-11 gruppebord © ROPOX 2019... -
Page 6: Komponentliste
165x100cm: 64116510 200x100cm: 64120010 240x100cm: 64124010 Knægte 20-60320-174 2 stk. Udtagsaksler 2 stk. For 165x100cm: 20-60320-254 For 200x100cm: 20-60320-255 For 240x100cm: 20-60320-256 Unbraco nøgle 4mm 95001019: 1 stk. Unbraco nøgle 6 mm 95000006: 1 stk. Håndsving: 1 stk. © ROPOX 2019... -
Page 7: Montagesanvisning
7. Montagesanvisning Montering af bensektion M6x16 © ROPOX 2019... -
Page 8: Monter Fødder På Benene
Monter fødder på benene M8x30 © ROPOX 2019... -
Page 9: Højdejustering Af Bordet
8. Højdejustering af bordet © ROPOX 2019... -
Page 10: Funktionsafprøvning
Installation, service og reparationer må kun udføres af personale, som har tilstrækkelig kompetence. ➢ Såfremt monteringen af bordet ikke er udført ifølge denne montageanvisning, kan garantien ophæves. ➢ Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele kan garantien ophæves. © ROPOX 2019... -
Page 11: Rengøring
Kontroller at alle boltsamlinger er fastspændt. • Kontroller at bordet frit og uhindret kan bevæge sig fra nederste position og til øverste position uden problemer. Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele kan garantien ophæves. © ROPOX 2019... -
Page 12: Fejlsøgning
➢ Skruene som holder bordet sammen, er ikke spændt ordentligt. ➢ Efterspænd alle bordets skruer, jævnfør montagevejledning. 12.2 Bordet kan ikke justeres i højden ➢ Check at der ingen belastning er på bordet. ➢ Check bordet for fysisk overlast eller fysiske skader. © ROPOX 2019... -
Page 13: Tilbehør
For fabriksmontering, varenr. 20-60579 For eftermontering, varenr. 20-60578 Skinne for armsupport: Til bord længde 165cm, varenr. 20-60525 Til bord længde 200cm, varenr. 20-60526 Til bord længde 240cm, varenr. 20-60527 Arm support standard: Varenr. 20-60520 Armstøtte, låsbar Varenr. 20-60516 © ROPOX 2019... -
Page 14: Ce-Erklæring
Møbler - Bestemmelse af overfladers modstandsevne over for tør varme Testet efter DS/INF 132:2002, Kravkategori 5: Bordplader til kontraktmarkedet Dato: Næstved, 16-09-2019 ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 Fax.: +45 55 75 05 50 E-mail: info@ropox.dk www.ropox.dk © ROPOX 2019... -
Page 15: Reklamation
15. Reklamation Se generelle salgs- og leveringsbetingelser på www.ropox.dk ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 Fax.: +45 55 75 05 50 E-mail: info@ropox.dk www.ropox.dk © ROPOX 2019... -
Page 16: Ropox/
Ropox Vision Grouptable User manual Mountinginstruction Keep always this folder with product! © ROPOX 2019 PDF 6189 / 16.09.2019... - Page 17 11.3 Maintenance ........................26 12. FAULT FINDING ..............................27 12.1 The table seems loose or unstable ..................27 12.2 The height cannot be adjusted (adjustment is very difficult)..........27 13. ACCESSORIES ...............................28 14. CE-MARKING ................................29 15. COMPLAINTS ...............................30 © ROPOX 2019...
-
Page 18: Technical Data
100 kg evenly distributed over the entire tabletop Max. Load during lifting (dynamisk): 50 kg Temperature: 5-45° C Air humidity: 5-85 % (non-condensing) Complaints: See complaints, page 15 Manufacturer: Ropox A/S, DK-4700 Naestved, Tlf.: +45 55 75 05 00 E-mail: info@ropox.dk, www.ropox.dk © ROPOX 2019... -
Page 19: Introduction
2. Introduction VISION is the new range of modern height-adjustable Ropox tables. In our opinion a product must be functional and beautiful – no matter who is going to use it. That’s what we call VISION. Vision is available in several sizes to suit individuals and carers needs. Sufficient legspace makes the table ideal for wheelchair users and gives the therapist optimum working conditions in a training situation. -
Page 20: Models
5. Models Modelname Size Height 50-70cm Height 60-90cm Vision 165x100cm 20-62116-11 20-62216-11 grouptable Modelname Size Height 50-70cm Height 60-90cm Vision 200x100cm 20-62120-11 20-62220-11 grouptable Modelname Size Height 50-70cm Height 60-90cm Vision 240x100cm 20-62124-11 20-62224-11 grouptable © ROPOX 2019... -
Page 21: Components
200x100cm: 64120010 240x100cm: 64124010 Support arms: 20-60320-174 2 pcs. Extension axle 2 pcs. For 165x100cm: 20-60320-254 For 200x100cm: 20-60320-255 For 240x100cm: 20-60320-256 Allen key 4mm 95001019: 1 pc. Allen key 6 mm 95000006: 1 pc. Handle: 1 pc. © ROPOX 2019... -
Page 22: Mounting Instruction
7. Mounting instruction Mounting of legsection M6x16 © ROPOX 2019... -
Page 23: Mounting Of Feet
Mounting of feet M8x30 Mounting of extension axle © ROPOX 2019... -
Page 24: Height Adjustment Of Table
8. Height adjustment of table © ROPOX 2019... -
Page 25: Performance Test
If the table has not been assembled according to these mounting instructions, the guarantee may become void. ➢ Only use Ropox original spare parts for replacement. If other spare parts are used, the guarantee may become void. © ROPOX 2019... -
Page 26: Cleaning/ Maintenance
Check that all bolts have been securely fastened. • Check that the table moves from bottom to top position without problems. Only use Ropox original spare parts for replacement. If other spare parts are used, the guarantee may become void. © ROPOX 2019... -
Page 27: Fault Finding
➢ The assembly screws have not been securely tightened. ➢ Retighten all screws, cf. mounting instructions. 12.2 The height cannot be adjusted (adjustment is very difficult) ➢ Check that there is no load on the table. ➢ Check the table for physical overloading or damage. © ROPOX 2019... -
Page 28: Accessories
13. Accessories Castors, 4 pcs, increase height 8cm: Mounted by Ropox, Item number 20-60570 For remounting, Item number 20-60575 Castors without height increase: Mounted by Ropox, Item number 20-60579 For remounting, Item number 20-60578 Rail for armsupport: For table lenght 165cm, item number 20-60525... -
Page 29: Ce-Marking
Tested according to DS / INF 132: 2002, Requirement category 5: Countertops for the contract market Date: Næstved, 16-09-2019 ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 Fax.: +45 55 75 05 50 E-mail: info@ropox.dk www.ropox.dk © ROPOX 2019... -
Page 30: Complaints
15. Complaints We refer to our general Terms of sale and delivery on our homepage www.ropox.com ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 Fax.: +45 55 75 05 50 E-mail: info@ropox.dk www.ropox.dk © ROPOX 2019... - Page 31 Ropox Vision Gruppen Tisch Benutzerhandbuch Montageanleitung Verbleibt beim Kunden! © ROPOX 2019 PDF 6189 / 16.09.2019...
- Page 32 11.2 Reinigung der Tischplatte, Laminatoberfläche ..............41 11.3 Wartung ........................... 41 FEHLERSUCHE ..............................42 12.1 Der Rahmen ist unstabil ....................42 12.2 Der Rahmen lässt sich schwierig in der Höhe verstellen ........... 42 ZUBEHÖR ................................43 CE-ERKLÄRUNG ...............................44 REKLAMATIONEN............................45 © ROPOX 2019...
-
Page 33: Technische Daten
100 kg über die ganze Tischplatte regelmäßig verteilt Max. Hubkraft, beim Höhenverstellung (dynamisch): 50 kg Temperatur: 5-45° C Luftfeuchtigkeit: 5-85% (nicht kondensierend) Gewährleistung: Siehe Gewährleistung Hersteller: Ropox A/S, DK-4700 Naestved, Tel.: +45 55 75 05 00 E-mail: info@ropox.dk, www.ropox.de © ROPOX 2019... -
Page 34: Einleitung
Einleitung VISION ist der Name des neuen höhenverstellbaren Ropox Tischprogramms von zeitgerechtem und schönem Design. Ein Produkt muss nach unserer Auffassung schön sein – gleich wer es nutzt. Das ist VISION. VISION umfasst Tische und Zubehör für eine Vielzahl von Aktivitäten, in Größen für eine, zwei oder mehrere Personen. -
Page 35: Modelle
Modelle Modellnamen Gröβe Höhe 50-70cm Höhe60-90cm Vision Gruppen 165x100cm 20-62116-11 20-62216-11 Tisch Modellnamen Gröβe Höhe 50-70cm Höhe 60-90cm Vision Gruppen 200x100cm 20-62120-11 20-62220-11 Tisch Modellnamen Gröβe Höhe 50-70cm Höhe 60-90cm Vision Gruppen 240x100cm 20-62124-11 20-62224-11 Tisch © ROPOX 2019... -
Page 36: Komponentenliste
Fuss mit Verschlussstücken versehen 20-60320-376 2 Stück Tischplatte 1 Stück Enthält: Tischplatte: 165x100cm: 64116510 200x100cm: 64120010 240x100cm: 64124010 Auflagekonsole: 20-60320-174 2 Stück Kurbelverlängerung 2 Stück Inbusschlüssel 4mm 95001019: 1 Stück Inbusschlüssel 6 mm 95000006: 1 Stück Kurbel: 20-60320-2997 1 Stück © ROPOX 2019... -
Page 37: Montageanleitung
Montageanleitung Montieren Sie die Beine M6x16 © ROPOX 2019... -
Page 38: Montage Der Füβe
Montage der Füβe 4x M8x30 Montage des Kurbelverlängerung © ROPOX 2019... -
Page 39: Höhenverstellbar
Höhenverstellbar © ROPOX 2019... -
Page 40: Funktionsprüfung
➢ Montage, Wartung und Reparaturen müssen von qualifizierten Personen durchgeführt. ➢ Bei Nichteinhaltung der Montage- und Bedienungsanleitung kann die Gewährleistung ihre Gültigkeit verlieren. ➢ Nur Ropox-Originalersatzteile verwenden. Werden andere Ersatzteile benutzt, kann die Gewährleistung ihre Gültigkeit verlieren. © ROPOX 2019... -
Page 41: Reinigung/ Wartung
Überprüfen, ob alle Bolzen fest angezogen sind. • Überprüfen, ob sich der Tisch von der unteren bis zur oberen Stellung ungehindert und einwandfrei bewegt. Nur Ropox-Originalersatzteile verwenden. Werden andere Ersatzteile benutzt, kann die Gewährleistung ihre Gültigkeit verlieren. © ROPOX 2019... -
Page 42: Fehlersuche
➢ Die Schrauben für den Zusammenbau des Rahmens sind nicht korrekt angezogen. ➢ Alle Schrauben anziehen, vgl. Montageanleitung. 12.2 Der Rahmen lässt sich schwierig in der Höhe verstellen ➢ Sicherstellen, dass der Rahmen nicht belastet ist. ➢ Den Rahmen auf physische Überlastung oder Schäden überprüfen. © ROPOX 2019... -
Page 43: Zubehör
Zubehör Bremsrollen 4 Stück, Erhöht die Tischhöhe um 8cm: Wird von Ropox montiert, Artikel Nr. 20-60570 Für Nachmontage, Artikel Nr. 20-60575 Bremsräder, Vision, ohne Erhöhung: Wird von Ropox montiert, Artikel Nr. 20-60573 Für Nachmontage, Artikel Nr. 20-60572 Schiene für Armsupport: Für Tisch länge 165cm, Artikel Nr. -
Page 44: Ce-Erklärung
Geprüft nach DS / INF 132: 2002, Anforderungskategorie 5: Arbeitsplatten für den Objektmarkt Date: Næstved, 16-09-2019 ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 Fax.: +45 55 75 05 50 E-mail: info@ropox.dk www.ropox.dk © ROPOX 2019... -
Page 45: Reklamationen
Reklamationen Wir verweisen an unsere Verkaufs- und Lieferungsbedienungen auf unserer Homepage www.ropox.dk ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 Fax.: +45 55 75 05 50 E-mail: info@ropox.dk www.ropox.dk © ROPOX 2019...
