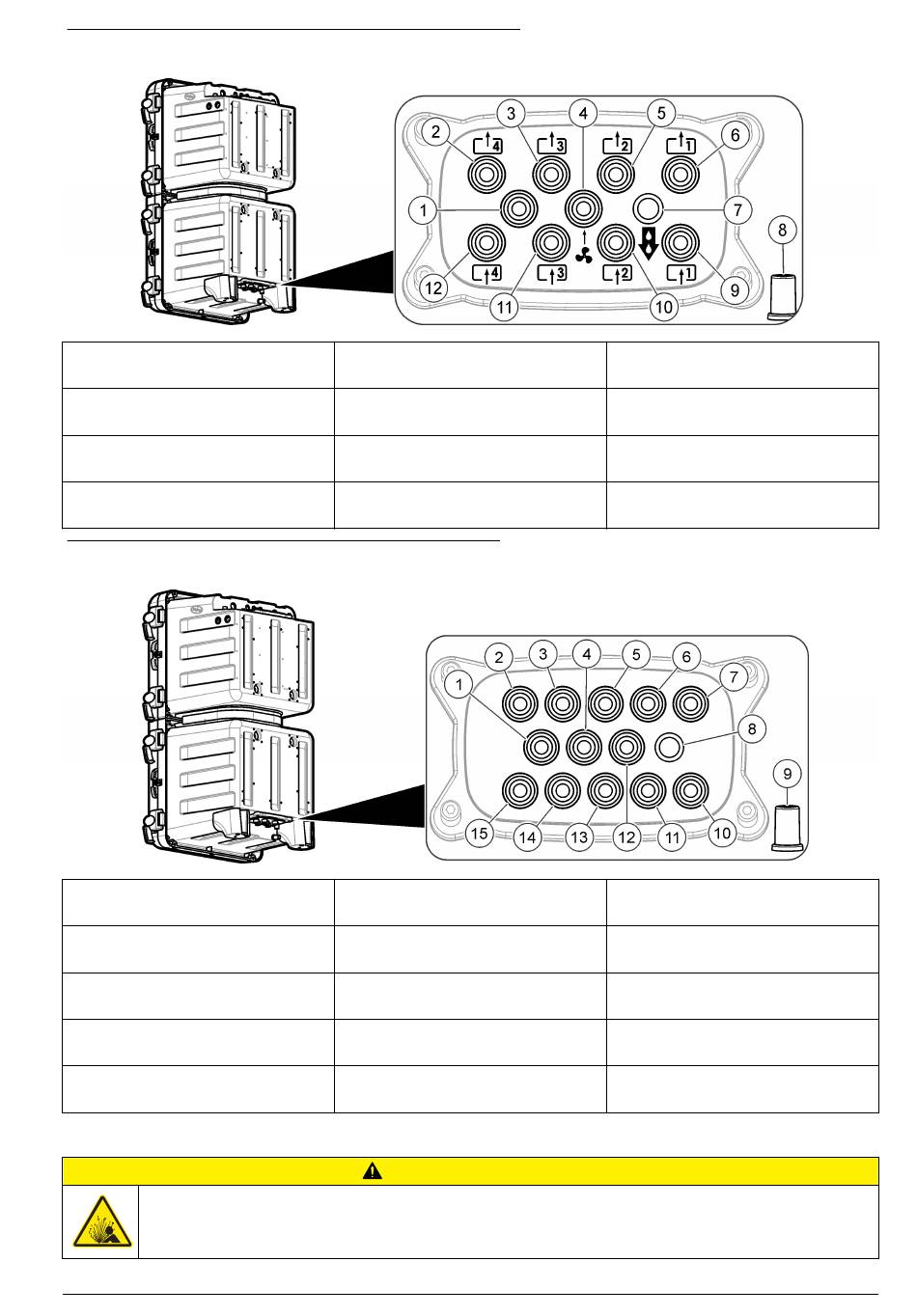

Figura 4 Puertos para cuatro corrientes de muestra
1 No se usa
2 Drenaje de derivación de
muestra 4
3 Drenaje de derivación de
muestra 3
4 Entrada de purga de aire
(opcional)
Figura 5 Puertos para seis corrientes de muestra
1 Drenaje de derivación de
muestra 6
2 Drenaje de derivación de
muestra 5
3 Drenaje de derivación de
muestra 4
4 Entrada de muestra 6
5 Drenaje de derivación de
muestra 3
Conexión de los tubos de drenaje y de muestra
Peligro de explosión. Utilice únicamente el regulador suministrado por el fabricante.
5 Drenaje de derivación de
muestra 2
6 Drenaje de derivación de
muestra 1
7 Drenaje químico
8 Desagüe de la caja para
derramamientos o fugas
6 Drenaje de derivación de
muestra 2
7 Drenaje de derivación de
muestra 1
8 Drenaje químico
9 Desagüe de la caja para
derramamientos o fugas
10 Entrada de muestra 1
P R E C A U C I Ó N
9 Entrada de muestra 1
10 Entrada de muestra 2
11 Entrada de muestra 3
12 Entrada de muestra 4
11 Entrada de muestra 2
12 Entrada de purga de aire
(opcional)
13 Entrada de muestra 3
14 Entrada de muestra 4
15 Entrada de muestra 5
Español 51
