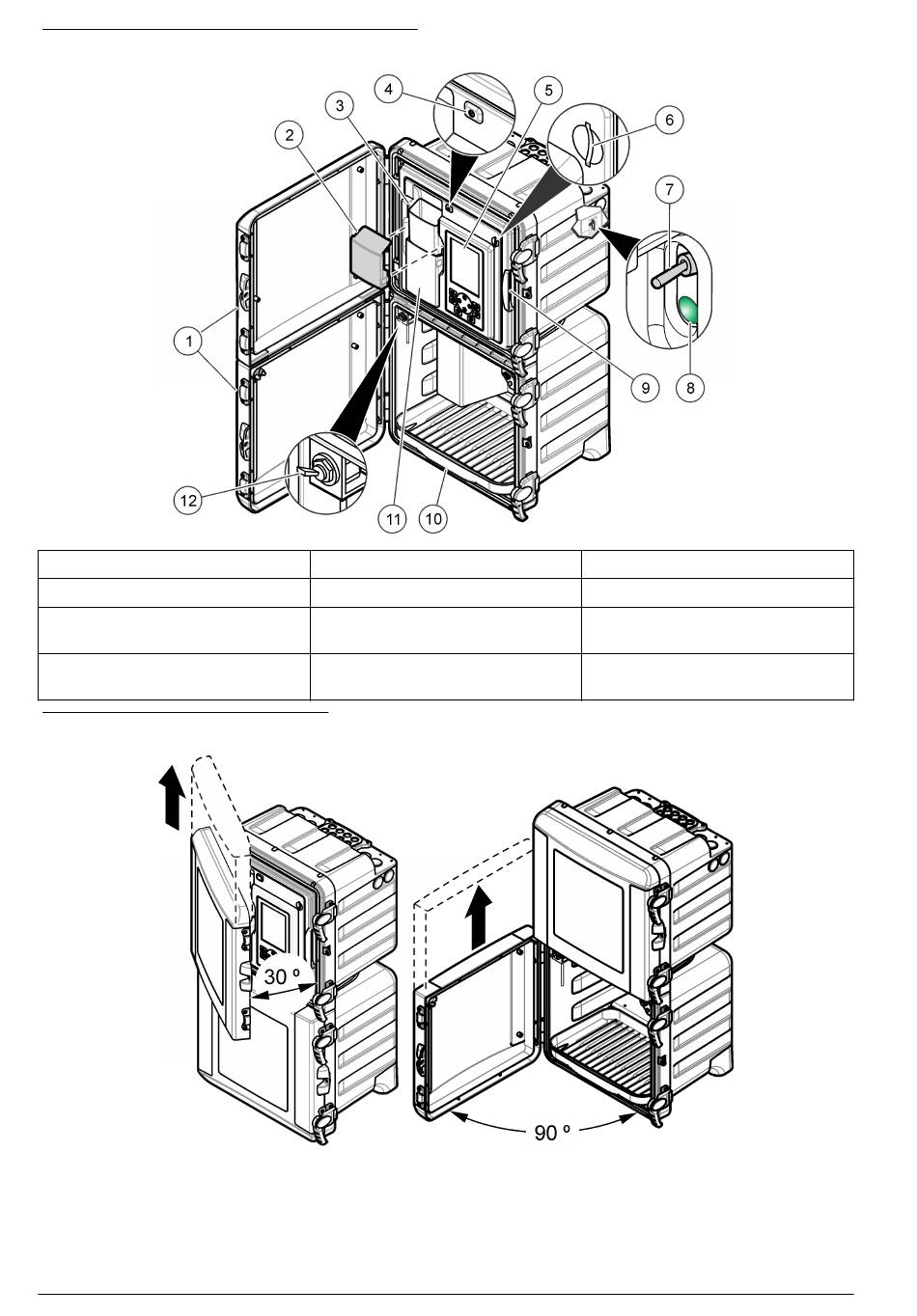

Figura 1 Descripción general del producto
1 Puertas superior e inferior
2 Cubierta del embudo
3 Embudo de entrada de muestra
manual
4 Luz indicadora de estado
Figura 2 Extracción de la puerta
Teoría de operación
El analizador emplea un sistema de reactivo presurizado y válvulas de solenoide para suministrar la
muestra, los reactivos y las soluciones de calibración a la cubeta de muestra. Al comienzo de cada
ciclo de medición, la muestra fluye hasta la cubeta de muestra. Cuando la cubeta de muestra está
llena, los reactivos fluyen hasta la cubeta de muestra. Un agitador mezcla los reactivos con la
48 Español
5 Pantalla y teclado
6 Ranura de tarjeta SD
7 Interruptor de encendido
8 LED de encendido (on = el
analizador está encendido)
9 Panel de analíticas
10 Bandeja de botella de reactivo
11 Cubierta del colorímetro
12 Válvula de muestra manual
