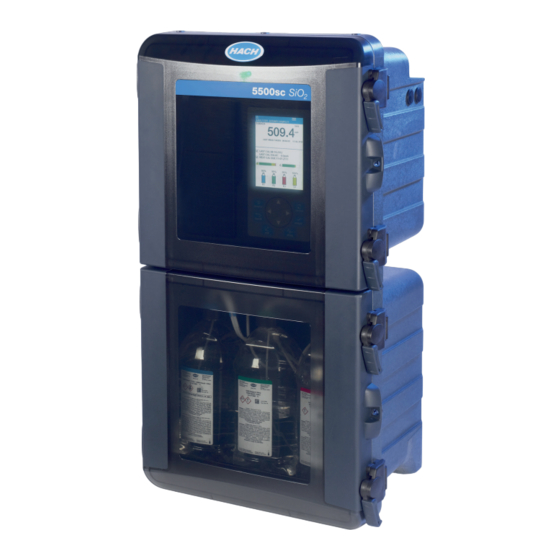

Hach 5500sc SiO2 Installation Manual

Hide thumbs Also See for 5500sc SiO2:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Table of Contents

DOC023.97.80240
5500sc SiO
07/2016, Edition 2
Installation
Installation
Instalación
Instalação
2
安装
設置
설치
การติ ด ตั ้ ง

Advertisement

Table of Contents
loading

Related Manuals for Hach 5500sc SiO2

Summary of Contents for Hach 5500sc SiO2

  • Page 1 DOC023.97.80240 5500sc SiO 07/2016, Edition 2 Installation Installation Instalación Instalação 安装 設置 설치 การติ ด ตั ้ ง...
  • Page 2 English ..........................3 Français ......................... 24 Español .......................... 46 Português ........................68 中文 ..........................90 日本語 ........................... 109 한글 ..........................130 ไทย ..........................151...

  • Page 3: Table Of Contents

    Table of contents Safety information on page 3 Wiring connections overview on page 13 Product overview on page 4 Connect optional devices on page 16 Mechanical installation on page 6 Preparation for use on page 17 Plumbing on page 6 Specifications on page 21 Electrical installation...

  • Page 4: Product Overview

    This is the safety alert symbol. Obey all safety messages that follow this symbol to avoid potential injury. If on the instrument, refer to the instruction manual for operation or safety information. This symbol indicates the need for protective eye wear. This symbol identifies a risk of chemical harm and indicates that only individuals qualified and trained to work with chemicals should handle chemicals or perform maintenance on chemical delivery systems associated with the equipment.
  • Page 5 Figure 1 Product overview 1 Upper and lower doors 5 Display and keypad 9 Analytics panel 2 Funnel cover 6 SD card slot 10 Reagent bottle tray 3 Grab sample input funnel 7 Power switch 11 Colorimeter cover 4 Status indicator light 8 Power LED (on = analyzer is on) 12 Grab sample valve Figure 2 Door removal...

  • Page 6: Mechanical Installation

    During a calibration cycle, the calibration solution flows into the sample cell. The analyzer adds the reagents, measures the color of the calibration solution and calculates the slope of the calibration curve. The analyzer uses the slope to calculate the concentration of samples. In the heteropoly blue method , an acidic molybdate reagent reacts with silica and phosphate to form molybdosilicic and molybdophosphoric acids.
  • Page 7 Plumbing access ports Make plumbing connections through the plumbing access ports. Refer to Figure Figure 4 Figure 5. To keep the enclosure rating, make sure that plugs are installed in the plumbing ports that are not used. If using an external air purge, refer to the instructions supplied with the air purge kit to remove the fan filter and replace it with a plug.
  • Page 8 Figure 5 Ports for six sample streams 1 Sample 6 bypass drain 6 Sample 2 bypass drain 11 Sample 2 inlet 2 Sample 5 bypass drain 7 Sample 1 bypass drain 12 Air purge inlet (optional) 3 Sample 4 bypass drain 8 Chemical drain 13 Sample 3 inlet 4 Sample 6 inlet...
  • Page 9 Figure 6 Sample and drain lines 1 Sample in (single-stream) 4 Non-adjustable pressure 7 Case drain regulator (set at 4 psi to protect analyzer) 2 Shut-off valve 5 Sample bypass drain 3 Y-strainer with filter 6 Chemical drain Drain line guidelines Correct installation of the drain lines is important to make sure that all of the liquid is removed from the instrument.
  • Page 10 Keep the sample lines as short as possible to prevent the accumulation of bottom sediment. The sediment can absorb some of the analyte from the sample and cause low readings. The sediment can later release the analyte and cause high readings. This exchange with the sediment also causes a delayed response when the analyte concentration in the sample increases or decreases.

  • Page 11: Electrical Installation

    Figure 9 Bypass flow rate adjustment - multi-streams Connect the air purge (optional) To keep dust and corrosion out of the instrument enclosure, use the optional air-purge kit. Supply clean, dry instrument-quality air at 0.425 m /hour (15 scfh). The air purge fitting is a 6 mm OD push- to-connect fitting for plastic tubing.
  • Page 12 W A R N I N G Electrical shock and/or fire hazards. Install the instrument in accordance with local, regional and national regulations. Externally connected equipment must have an applicable country safety standard assessment. A local disconnect is needed for a conduit installation. Make sure to identify the local disconnect clearly for the conduit installation.

  • Page 13: Wiring Connections Overview

    Remove the access cover Remove the access cover to connect to the wiring terminals. Refer to Figure Figure 11 Access cover removal Wiring connections overview Figure 12 shows all of the possible wiring connections. Make sure to use the wire gauge that is specified for the connection (refer to Specifications on page 21).
  • Page 14 Figure 12 Connections on the main circuit board 1 External controller connection 4 Digital inputs 7 Power out 2 Smart probe connection 5 Power in 8 Power out LED (on = power is connected to the analyzer) 3 4–20 mA outputs 6 Power switch and LED (on = 9 Relays analyzer is on)
  • Page 15 Table 1 AC wiring information (AC models only) Terminal Description Color—North America Color—EU Protective Earth (PE) Ground Green Green with yellow stripe Neutral (N) White Blue Hot (L1) Black Brown Table 2 DC wiring information (DC models only) Terminal Description Color—North America Color—EU Protective Earth (PE) Ground...

  • Page 16: Connect Optional Devices

    Connect optional devices Install the cables for output or input devices as shown in Figure 14. Make sure to use the wire gauge that is specified for the connection. Refer to Specifications on page 21. To configure a device, refer to the operations manual.

  • Page 17: Preparation For Use

    Connect to the digital inputs The analyzer can receive a digital signal or contact closure from an external device that causes the analyzer to skip a sample channel. For example, a flow meter can send a digital signal when the sample flow is low and the analyzer skips the applicable sample channel.
  • Page 18 Prepare Reagent 3 Reagent 3 is supplied as a liquid and a powder that must be mixed together before use. The approximate shelf life of the prepared reagent is 4 months. 1. Remove the cap from the new liquid bottle #R3. 2.
  • Page 19 Refer to Figure 16 to install the analyzer bottles. Make sure that the color and number on the cap is the same as the color and number on the analyzer bottle. Figure 16 Analyzer bottle installation English 19...
  • Page 20 Install the stir bar A stir bar is included in the installation kit. Prior to the installation, remove the funnel cover, funnel and colorimeter cover. Refer to Figure 17. Install the stir bar in the sample cell of the colorimeter as shown in the illustrated steps.

  • Page 21: Specifications

    Specifications Specifications are subject to change without notice. Table 3 General specifications Specification Details Dimensions (W x D x H) 452 x 360 x 804 mm (17.8 x 14.2 x 31.7 in.) Enclosure Rating: NEMA 4x/IP56 (with closed doors) Material: PC/ABS case, PC door, PC hinges and latches, 316 SST hardware Indoor use only.
  • Page 22 Table 3 General specifications (continued) Specification Details Sample pressure, flow rate, Pressure: 20–600 kPa (2.9–87 psi) to preset pressure regulator and temperature Flow rate: 55–300 mL/minute Temperature: 5 to 50 °C (41 to 122 °F) Maximum pressure versus temperature for the Y-strainer: •...
  • Page 23 1. The equipment may not cause harmful interference. 2. The equipment must accept any interference received, including interference that may cause undesired operation. Changes or modifications to this equipment not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC rules.
  • Page 24 Table des matières Consignes de sécurité à la page 24 Présentation des connexions pour câblage à la page 34 Présentation du produit à la page 25 Branchement de périphériques en option à la page 37 Installation mécanique à la page 27 Préparation à...
  • Page 25 Ceci est le symbole d'alerte de sécurité. Se conformer à tous les messages de sécurité qui suivent ce symbole afin d'éviter tout risque de blessure. S'ils sont apposés sur l'appareil, se référer au manuel d'utilisation pour connaître le fonctionnement ou les informations de sécurité. Ce symbole indique la nécessité...
  • Page 26 Figure 1 Présentation du produit 1 Portes supérieure et inférieure 5 Ecran et clavier 9 Panneau des analyses 2 Couvercle de l'entonnoir 6 Logement de la carte SD 10 Plateau des flacons de réactif 3 Entonnoir d'introduction des 7 Interrupteur marche/arrêt 11 Couvercle du colorimètre échantillons ponctuels 4 Voyant d'état...
  • Page 27 L'agitateur s'arrête pour laisser le mélange se stabiliser et pour que les bulles d'air se dissipent. L'analyseur mesure la couleur de l'échantillon. Lorsque la mesure est terminée, un nouvel échantillon rince la cellule d'échantillon, et le cycle de mesure redémarre. Pendant un cycle d'étalonnage, la solution d'étalonnage s'écoule dans la cellule d'échantillon.
  • Page 28 Orifices d'entrée de la tuyauterie Raccordez la tuyauterie via les orifices d'entrée de la tuyauterie. Reportez-vous à la Figure Figure 4 Figure 5. Pour respecter l'indice de protection du boîtier, assurez-vous que des bouchons sont installés sur les orifices de la tuyauterie non utilisés. Si vous utilisez un purgeur d'air externe, reportez-vous aux instructions fournies avec le kit de purge d'air pour retirer le filtre du ventilateur et le remplacer par un bouchon.
  • Page 29 Figure 4 Orifices pour quatre flux d'échantillon 1 Non utilisé 5 Vidange de dérivation de 9 Arrivée de l'échantillon 1 l'échantillon 2 2 Vidange de dérivation de 6 Vidange de dérivation de 10 Arrivée de l'échantillon 2 l'échantillon 4 l'échantillon 1 3 Vidange de dérivation de 7 Ecoulement chimique 11 Arrivée de l'échantillon 3...
  • Page 30 A T T E N T I O N Risque d'exposition chimique. Mettez au rebut les substances chimiques et les déchets conformément aux réglementations locales, régionales et nationales. A V I S Ne raccordez pas les conduites de vidange à d'autres conduites pour éviter tout risque de contre-pression ou d'endommagement de l'analyseur.
  • Page 31 • Assurez-vous que les conduites d'évacuation ont une pente constante vers le bas. • Assurez-vous que les conduites d'évacuation ne sont ni pliées, ni pincées. • Assurez-vous que les conduites d'évacuation sont à découvert et ne sont pas sous pression. Directives de ligne d'échantillonnage Choisissez un point d'échantillonnage adapté...
  • Page 32 Figure 8 Réglage du débit de dérivation - flux simple Figure 9 Réglage du débit de dérivation - flux multiple Raccordement de la purge d'air (en option) Pour éviter que la poussière et la corrosion pénètrent dans le boîtier de l'instrument, utilisez le kit de purge d'air en option.
  • Page 33 Installation électrique D A N G E R Risque d'électrocution. Utilisez soit la haute tension (supérieure à 30 V RMS et CRETE de 42,2 V ou 60 V CC) soit la basse tension (inférieure à 30 V RMS et CRETE de 42,2 V ou 60 V CC). N'utilisez pas de combinaison de haute tension et de basse tension.
  • Page 34 Retrait du cache Retirez le cache pour effectuer le câblage des bornes. Voir Figure Figure 11 Retrait du cache Présentation des connexions pour câblage Figure 12 présente toutes les possibilités de câblage. Assurez-vous d'utiliser le calibre de câble spécifié pour le branchement (reportez-vous à la section Caractéristiques à...
  • Page 35 Figure 12 Connexions sur la carte principale 1 Connexion du transmetteur 4 Entrées numériques 7 Hors tension externe 2 Connexion de la sonde 5 Sous tension 8 DEL de mise hors tension intelligente (allumée = analyseur sous tension) 3 Sorties 4–20 mA 6 Interrupteur et DEL 9 Relais d'alimentation (allumée =...
  • Page 36 Installation du cordon : le fabricant recommande d'utiliser le cordon et le presse-étoupe fournis en option. Reportez-vous au manuel de maintenance pour obtenir la liste des pièces de rechange. Pour un cordon fourni par le client, trois conducteurs de 1,0 mm (18 AWG) sont requis avec une enveloppe extérieure imperméable, et la longueur du cordon doit être inférieure à...
  • Page 37 Figure 13 Branchement électrique Branchement de périphériques en option Installez les câbles des périphériques de sortie ou d'entrée comme illustré à la Figure 14. Veillez à utiliser le calibre de câble spécifié pour le branchement. Reportez-vous à la Caractéristiques à la page 43. Pour configurer un périphérique, reportez-vous au manuel d'utilisation. Français 37...
  • Page 38 Figure 14 Branchement de périphériques Branchement sur les relais D A N G E R Risque d'électrocution. Ne mélangez pas de tensions basses et hautes. Assurez-vous que les raccordements du relais présentent tous une haute tension AC ou une basse tension DC. A T T E N T I O N Risque d’incendie.
  • Page 39 Branchement sur les entrées numériques L'analyseur peut recevoir un signal numérique ou une fermeture à contact d'un périphérique externe lui faisant ignorer un canal d'échantillon. Par exemple, un débitmètre peut envoyer un signal numérique lorsque le débit d'échantillon est faible et l'analyseur ignore le canal d'échantillon applicable.
  • Page 40 Préparer le réactif 3 Le réactif 3 est fourni sous forme de liquide et de poudre qui doivent être mélangés avant utilisation. La durée de conservation du réactif préparé est d'environ 4 mois. 1. Retirez le bouchon du nouveau flacon de liquide #R3. 2.
  • Page 41 Reportez-vous à la Figure 16 pour installer les flacons dans l'analyseur. La couleur et le numéro du bouchon doivent correspondre à la couleur et au numéro du flacon de l'analyseur. Figure 16 Installation des flacons de l'analyseur Français 41...
  • Page 42 Installation de l'agitateur Un agitateur est fourni avec le kit d'installation. Avant de procéder à son installation, retirez le couvercle de l'entonnoir, l'entonnoir et le couvercle du colorimètre. Voir Figure 17. Installez l'agitateur dans la cellule d'échantillon du colorimètre conformément aux illustrations. Voir Figure Figure 17 Retrait du couvercle du colorimètre et de l'entonnoir Figure 18 Installation de l'agitateur...
  • Page 43 Caractéristiques Les caractéristiques techniques peuvent être modifiées sans préavis. Tableau 3 Caractéristiques générales Caractéristique Détails Dimensions (l x P x H) 452 x 360 x 804 mm (17.8 x 14.2 x 31.7 po) Boîtier Indice de protection : NEMA 4x/IP56 (avec les portes fermées) Matériel : boîtier PC/ABS, porte PC, charnières et verrous PC, accessoires en acier inoxydable 316 Utilisation intérieure seulement.
  • Page 44 Tableau 3 Caractéristiques générales (suite) Caractéristique Détails Raccords Conduite d'échantillon et vidange de dérivation de l'échantillon : raccord instantané de diamètre extérieur 6 mm pour les tubes en plastique Arrivée d'air de purge : raccord instantané de diamètre extérieur 6 mm pour les tubes en plastique Ecoulement chimique et vidange du boîtier : 11 mm (7/16 po.) Raccord coulissant de diamètre interne pour les tubes en plastique souple...
  • Page 45 Cet appareil numérique de classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Cet appareil numérique de classe A répond à toutes les exigences de la réglementation canadienne sur les équipements provoquant des interférences. FCC part 15, limites de classe A : Les données d'essai correspondantes sont conservées chez le constructeur.
  • Page 46 Tabla de contenidos Información de seguridad en la página 46 Descripción general de las conexiones de cableado en la página 56 Descripción general del producto en la página 47 Conexión de dispositivos opcionales en la página 59 Instalación mecánica en la página 49 Preparación para su uso en la página 61 Conexiones hidráulicas...
  • Page 47 Este es un símbolo de alerta de seguridad. Obedezca todos los mensajes de seguridad que se muestran junto con este símbolo para evitar posibles lesiones. Si se encuentran sobre el instrumento, consulte el manual de instrucciones para obtener información de funcionamiento o seguridad. Este símbolo indica la necesidad de usar protectores para ojos.
  • Page 48 Figura 1 Descripción general del producto 1 Puertas superior e inferior 5 Pantalla y teclado 9 Panel de analíticas 2 Cubierta del embudo 6 Ranura de tarjeta SD 10 Bandeja de botella de reactivo 3 Embudo de entrada de muestra 7 Interruptor de encendido 11 Cubierta del colorímetro manual...
  • Page 49 muestra. El agitador se detiene para permitir que la mezcla se estabilice y que las burbujas de aire se disipen. El analizador mide el color de la muestra. Cuando la medición se completa, la muestra nueva se descarga en la cubeta de muestra y el ciclo de medición vuelve a iniciarse. Durante un ciclo de medición, la solución de calibración fluye hasta la cubeta de muestra.
  • Page 50 Asegúrese de utilizar el tamaño de tubos especificado. Puertos hidráulicos de acceso Realice las conexiones hidráulicas a través de los puertos de acceso. Consulte la Figura Figura 4 Figura 5. Para mantener el grado de protección, asegúrese de que los tapones se instalan en los puertos hidráulicos que no se utilicen.
  • Page 51 Figura 4 Puertos para cuatro corrientes de muestra 1 No se usa 5 Drenaje de derivación de 9 Entrada de muestra 1 muestra 2 2 Drenaje de derivación de 6 Drenaje de derivación de 10 Entrada de muestra 2 muestra 4 muestra 1 3 Drenaje de derivación de 7 Drenaje químico...
  • Page 52 P R E C A U C I Ó N Peligro por exposición a productos químicos. Deshágase de los productos químicos y los residuos de acuerdo con las normativas locales, regionales y nacionales. A V I S O No conecte los tubos de drenaje a otros conductos, ya que puede producirse contrapresión o daños en el analizador.
  • Page 53 • Asegúrese de que las líneas de drenaje tengan un descenso constante. • Asegúrese de que las líneas de drenaje no se doblen en exceso y de que no se retuerzan. • Asegúrese de que las líneas de drenaje están abiertas a venteo y de que tienen una presión de cero.
  • Page 54 Figura 8 Ajuste del caudal de desviación: una corriente Figura 9 Ajuste del caudal de desviación: varias corrientes Conexión de purga de aire (opcional) Para evitar que el polvo y la corrosión afecten a la carcasa del instrumento, utilice el kit opcional de purga de aire.
  • Page 55 Instalación eléctrica P E L I G R O Peligro de electrocución. Utilice alto voltaje (más de 30 V RMS y 42,2 V PICO o 60 V CC) o bajo voltaje (menos de 30 V RMS y 42,2 V PICO o 60 V CC). No utilice una combinación de voltaje alto y bajo. Desconecte siempre la alimentación eléctrica del instrumento antes de realizar conexiones eléctricas.
  • Page 56 Extracción de la cubierta de acceso Extraiga la cubierta de acceso para acceder a los terminales de cableado. Consulte la Figura Figura 11 Extracción de la cubierta de acceso Descripción general de las conexiones de cableado Figura 12 muestra todas las conexiones de cableado posibles. Asegúrese de utilizar el diámetro de cables que se especifica para la conexión (consulte las Especificaciones en la página 65).
  • Page 57 Figura 12 Conexiones en la placa de circuitos principal 1 Conexión del controlador 4 Entradas digitales 7 Salida de energía externo 2 Conexión de la sonda sc 5 Entrada de energía 8 LED de salida de energía (on = alimentación conectada al analizador) 3 Salidas de 4–20 mA 6 LED e interruptor de encendido...
  • Page 58 Instalación de cables: El fabricante recomienda utilizar el prensaestopas de sellado y el cable opcionales. Consulte el manual de mantenimiento para conocer la lista de piezas de repuesto. En el caso de los cables suministrados por el cliente, son necesarios tres conductores de 1,0 mm (18 AWG) con un recubrimiento exterior impermeable y el cable debe tener una longitud inferior a 3 metros (10 pies).
  • Page 59 Figura 13 Conexión eléctrica Conexión de dispositivos opcionales Instale los cables para los dispositivos de entrada o salida, tal y como se muestra en la Figura Asegúrese de utilizar el calibrador de cables que se especifica para la conexión. Consulte Especificaciones en la página 65.
  • Page 60 Figura 14 Conexión del dispositivo Conexión a los relés P E L I G R O Peligro de electrocución. No mezcle voltaje alto y bajo. Asegúrese de que las conexiones del relé son todas de CA de alta tensión o todas de CC de baja tensión. P R E C A U C I Ó...
  • Page 61 Conexión a las entradas digitales El analizador puede recibir una señal digital o un cierre de contacto de un dispositivo externo que provoca que el analizador omita un canal de muestra. Por ejemplo, un medidor de caudal puede enviar una señal digital cuando el caudal de una muestra es bajo y esto provoca que el analizador omita el canal de la muestra correspondiente.
  • Page 62 Preparación del reactivo 3 El reactivo 3 se suministra como un líquido y un componente en polvo que deben mezclarse antes de su uso. La durabilidad aproximada del reactivo preparado es de 4 meses. 1. Retire el tapón de la botella nueva de líquido #R3. 2.
  • Page 63 Consulte la Figura 16 para instalar las botellas del analizador. Asegúrese de que el color y el número que figuran en el tapón son los mismos que el color y el número que figuran en la botella del analizador. Figura 16 Instalación de la botella del analizador Español 63...
  • Page 64 Colocación de la barra agitadora Se incluye una barra agitadora en el kit de instalación. Antes de la instalación, retire la cubierta del embudo, el embudo y la cubierta del colorímetro. Consulte la Figura 17. Instale la barra agitadora en la cubeta de muestra del colorímetro, como se muestra en los siguientes pasos.
  • Page 65 Especificaciones Las especificaciones están sujetas a cambios sin previo aviso. Tabla 3 Especificaciones generales Especificación Detalles Dimensiones (An x Pr x Al) 452 x 360 x 804 mm (17.8 x 14.2 x 31.7 pulg.) Carcasa Protección: NEMA 4x/IP56 (con las puertas cerradas) Material: caja de PC/ABS, puerta de PC, pestillos y bisagras de PC, hardware 316 SST Sólo para uso en interiores.
  • Page 66 Tabla 3 Especificaciones generales (continúa) Especificación Detalles Conectores de tubos Línea de muestra y drenaje de derivación de muestra: conector de tubería de conexión rápida de 6 mm de DE para tubos de plástico Entrada de purga de aire: conector de tubería de conexión rápida de 6 mm de DE para tubos de plástico Drenajes químicos y de la caja: conector de tubería deslizante de 11 mm (7/16 pulg.) de DI para tubos de plástico...
  • Page 67 Cet appareil numérique de classe A répond à toutes les exigences de la réglementation canadienne sur les équipements provoquant des interférences. FCC Parte 15, Límites Clase "A" Registros de pruebas de control del fabricante. Este dispositivo cumple con la Parte 15 de las normas de la FCC estadounidense.
  • Page 68 Índice Informações de segurança na página 68 Visão geral das conexões elétricas na página 78 Visão geral do produto na página 69 Conecte dispositivos opcionais na página 81 Instalação mecânica na página 71 Preparação para uso na página 83 Instalação na página 71 Especificações na página 87...
  • Page 69 Este é o símbolo de alerta de segurança. Acate todas as mensagens de segurança que seguem este símbolo a fim de evitar lesões potenciais. Se o símbolo estiver no instrumento, consulte o manual de instruções para obter informações sobre a operação ou segurança. Este símbolo indica a necessidade de uso de óculos de proteção.
  • Page 70 Figura 1 Visão geral do produto 1 Portas superior e inferior 5 Monitor e teclado 9 Painel analítico 2 Tampa do funil 6 Slot da placa SD 10 Bandeja dos frascos de reagentes 3 Funil de entrada da amostra 7 Interruptor de energia 11 Tampa do colorímetro pontual 4 Luz indicadora de STATUS...
  • Page 71 cheia, os reagentes fluem para a célula de amostra. Um misturador incorpora os reagentes à amostra. O misturador é interrompido para permitir que a mistura fique estável e que as bolhas de ar se dissipem. O analisador mede a cor da amostra. Quando a medida é concluída, uma nova amostra lava a célula de amostra e o ciclo de medição começa novamente.
  • Page 72 Utilize os tubos de tamanho especificado. Portas de acesso à tubulação Faça conexões da tubulação por meio das portas de acesso à tubulação. Consulte Figura Figura 4 Figura 5. Para manter a classificação do gabinete, verifique e os plugues estão instalados nas portas de tubulação que não são usadas.
  • Page 73 Figura 5 Portas para seis fluxos de amostra 1 Dreno de bypass de amostra 6 6 Dreno de bypass de amostra 2 11 Amostra de entrada 2 2 Dreno de bypass de amostra 5 7 Dreno de bypass de amostra 1 12 Entrada de exaustão de ar (opcional) 3 Dreno de bypass de amostra 4...
  • Page 74 Figura 6 Linhas de drenagem e amostras 1 Amostra de entrada (fluxo único) 4 Regulador de pressão não 7 Dreno da caixa ajustável (definido a 4 psi para proteger o analisador) 2 Válvula de desligamento 5 Dreno de bypass de amostra 3 Coador em Y com filtro 6 Dreno químico Diretrizes da linha de drenagem...
  • Page 75 Conectar o fluxo de amostra Instale cada linha de amostra no centro de um tubo de processo maior para minimizar a interferência de bolhas de ar ou do sedimento do fundo da tubulação. Figura 7 mostra exemplos de instalações boas e ruins. Mantenha a linha de amostra o mais curta possível para impedir o acúmulo de sedimentos do fundo da tubulação.
  • Page 76 Figura 9 Ajuste da taxa de fluxo de bypass - fluxos múltiplos Conectar o exaustor de ar (opcional) Para evitar poeira e corrosão na proteção do instrumento, use o kit opcional do exaustor de ar. Forneça ar limpo, seco e de qualidade própria para instrumentos a 0,425 m /hora (15 scfh).
  • Page 77 A D V E R T Ê N C I A Riscos de choque elétrico e/ou de incêndio. Instale o instrumento de acordo com normas nacionais, regionais e locais. Equipamento conectado externamente deve ter uma avaliação apropriada do padrão de segurança do país.
  • Page 78 Remover a tampa de acesso Remova a tampa de acesso para conectar os terminais de cabeamento. Consulte Figura Figura 11 Remoção da tampa de acesso Visão geral das conexões elétricas Figura 12 mostra todas as possíveis conexões de fiação. Utilize a calibragem de fio especificada para a conexão (consulte Especificações na página 87).
  • Page 79 Figura 12 Conexões na placa de circuito principal 1 Conexão do controlador externo 4 Entradas digitais 7 Potência de saída 2 Conexão com a sonda 5 Potência de entrada 8 LED de Potência de saída (on = inteligente alimentação conectada ao analisador) 3 Saídas de 4 a 20 mA 6 Interruptor de alimentação e...
  • Page 80 Tabela 1 Informação sobre a instalação elétrica de energia CA (somente modelos energizados por CA) Terminal Descrição Cor — América do Norte Cor-UE Aterramento de proteção (PE) Verde Verde com listra amarela Cartão do Sistema Autolimpante Branco Azul Quente (L1) Preto Marrom Tabela 2 Informação sobre a instalação elétrica de energia CC (somente para modelos...
  • Page 81 Figura 13 Conexão da energia elétrica Conecte dispositivos opcionais Instale os cabos para dispositivos de entrada e saída como mostrado em Figura 14. Utilize a calibragem de fio especificada para a conexão. Consulte Especificações na página 87.Para configurar um dispositivo, consulte o manual de operações. Português 81...
  • Page 82 Figura 14 Conexão do dispositivo Conectar a relés P E R I G O Risco de choque elétrico. Não misture tensões alta e baixa. Certifique-se de que as conexões de relé são todas de alta tensão ou de baixa tensão. C U I D A D O Perigo de incêndio.
  • Page 83 Conecte entradas digitais O analisador pode receber um sinal digital ou fechamento de contato de um dispositivo externo que faça que ele ignore um canal de amostra. Por exemplo, um medidor de fluxo pode enviar um sinal digital quando o fluxo da amostra estiver baixo e o analisador ignorar o canal de amostra aplicável. O analisador continua a ignorar o canal aplicável de amostra até...
  • Page 84 Preparar Reagente 3 O Reagente 3 é fornecido como líquido e pó que devem ser misturados antes do uso. A vida útil aproximada do reagente preparado é de 4 meses. 1. Remova a tampa da nova garrafa de líquido #R3. 2.
  • Page 85 Consulte Figura 16 para instalar as garrafas do analisador. Verifique se a cor e o número da tampa correspondem à cor e ao número analisadoranalisador. Figura 16 Instalação da garrafa do analisador Português 85...
  • Page 86 Instalar a barra de agitação Uma barra de agitação está incluída no kit de instalação. Antes da instalação, remova a tampa do funil, o funil e a tampa do colorímetro. Consulte Figura 17. Instale a barra de agitação na célula de amostra do colorímetro, como mostrado nas etapas ilustradas.
  • Page 87 Especificações As especificações estão sujeitas a alterações sem aviso prévio. Tabela 3 Especificações gerais Especificação Detalhes Dimensões (L x P x A) 452 x 360 x 804 mm (17.8 x 14.2 x 31.7 pol.) Caixa Classificação: NEMA 4x/IP56 (com as portas fechadas) Material: caixa do PC/ABS, porta do PC, fechos e dobradiças do PC, hardware de 316 SST Somente para uso interno.
  • Page 88 Tabela 3 Especificações gerais (continuação) Especificação Detalhes Encaixes Dreno de bypass de amostra e linha de amostra: encaixe de empurrar para conectar OD de 6 mm para tubulação plástica Entrada de ar para exaustor de ar: encaixe de empurrar para conectar OD de 6 mm para tubulação plástica Drenos químicos e da caixa: 11 mm (7/16 pol.) Encaixe deslizante de ID para tubulação plástica flexível...
  • Page 89 Cet appareil numèrique de classe A répond à toutes les exigences de la réglementation canadienne sur les équipements provoquant des interférences. FCC parte 15, limites Classe "A" Os registros de testes de comprovação encontram-se com o fabricante. O dispositivo está em conformidade com a Parte 15 das Regras da FCC.
  • Page 90 目录 第 90 第 99 安全信息 接线连接概览 第 91 第 102 产品概述 连接可选装置 第 93 第 103 机械安装 准备就绪 装设管线 第 93 规格 第 106 第 98 电气安装 基本信息 对于因本手册中的任何不足或遗漏造成的直接、间接、特别、附带或结果性损失，制造商概不负责。 制造商保留随时更改本手册和手册中描述的产品的权利，如有更改恕不另行通知或承担有关责任。修 订版可在制造商的网站上找到。 安全信息 注 意 对于误用和滥用造成的产品损坏，制造商概不负责，包括但不限于：直接、附带和间接的损坏，并且对于适用法律 允许的最大程度的损坏也不承担任何责任。用户唯一的责任是识别重大应用风险和安装适当的系统，以在设备可能 出现故障时保护整个操作过程。 请在拆开本设备包装、安装或使用本设备前，完整阅读本手册。特别要注意所有的危险警告和注意事 项。否则，可能会对操作者造成严重的人身伤害，或者对设备造成损坏。 确保设备提供的保护没有受损。请勿以本手册指定方式之外的其它方式使用或安装本设备。...
  • Page 91 此标志指示化学伤害危险，并指示只有合格的人员以及在处理化学制品方面受过培训的人员，才能处理 化学制品，或执行与该设备有关的化学制品传送系统的维护工作。 此标志指示存在电击和/或电死危险。 此标志指示标记的部件可能很热，接触时务必小心谨慎。 此标志指示存在火灾危险。 此标志指示存在强烈的腐蚀性物质或其它危险物质，并且存在化学伤害危险。 只有合格的人员以及在 处理化学制品方面受过培训的人员，才能处理化学制品，或执行与该设备有关的化学制品传送系统的维 护工作。 标有此符号的电气设备在欧洲不能通过家庭或公共垃圾系统进行处理。 请将老旧或报废设备寄回至制 造商处进行处置，用户无需承担费用。 化学与生物学安全 危 险 化学或生物危害。如果该仪器用于监测处理过程和/或监测有法规限制以及有与公众健康、公众安全、食 品或饮料制造或加工相关监测要求的化学药物添加系统时，仪器的使用者有责任了解并遵守所有适用的 法规，并且要建立适当的机制，确保在仪器发生故障的时候也不会违法这些法规。 产品概述 分析仪使用杂多蓝化学制品为高纯蒸汽循环应用测定低浓度二氧化硅。 图 1 请参阅 了解分析仪概述。可以轻松地拆下门，从而在安装和维护过程中更方便地进行操作。仪器 2。 运行期间，必须将门装上并关好。请参阅 图 中文 91...
  • Page 92 图 1 产品概述 1 上门和下门 5 显示屏和键盘 9 分析面板 2 漏斗盖 6 SD 卡槽 10 试剂瓶托盘 3 采样进液漏斗 7 电源开关 11 比色计盖 4 状态指示灯 8 电源 LED 指示灯（亮起表示分析 12 抓样阀 仪通电） 图 2 拆卸门 工作原理 分析仪使用增压试剂系统和电磁阀为样品池提供试样、试剂和校准溶液。在各测定循环开始时，试样 流入样品池。当样品池中流入足量的样品后，试剂会流入样品池。搅伴装置会将试剂与试样混合。搅 伴装置停止运行，使混合物变稳定、气泡消散。分析仪测定试样的颜色。测定完成后，新试样会流入 样品池，重新开始测定循环。 中文...
  • Page 93 在校准循环期间，校准溶液会流入样品池。分析仪加入试剂、测定校准溶液的颜色并计算校准曲线的 斜率。分析仪使用斜率计算试样的浓度。 在杂多蓝法中 ，酸性钼酸盐试剂与二氧化硅和磷酸盐发生反应，生成杂多酸和磷钼酸。柠檬酸/表面 活性剂试剂可清除磷钼酸复合物。表面活性剂可防止在样品池壁上形成气泡。分析仪将该溶液的吸光 度作为参考零点，用来校正背景浊度或颜色、灯光强度变化或光学变化对样品池的干扰。氨基酸试剂 将杂多酸还原为蓝色。分析仪测定蓝色的色度并计算二氧化硅浓度。 请访问制造商网站了解更多详细信息。 安装 危 险 多种危险。只有合规的专业人员才能从事文档中本部分所述的任务。 机械安装 危 险 受伤或死亡风险。确保墙式安装能够承受设备 4 倍的重量。 警 告 存在人身伤害危险。 仪器或部件很重。使用协助资源进行安装或移动。 该物较重。确保仪器牢固安装在墙上、桌面或地面上，以便安全操作。 本仪器的额定工作海拔为最高 2000 m (6562 ft)。 在高于 2000 m 的条件下使用本仪器会略微增大电气 绝缘失效的风险，从而可能导致触电危险。制造商建议，用户如有疑虑，请联系技术支持。 将分析仪安装在室内非危险性环境中。请参阅随附安装文档。 装设管线 危 险 火灾危险。此产品不得与易燃液体一同使用。 注 意 在所有管线装设完毕之前切勿安装试剂。...
  • Page 94 图 3 单样品流或双样品流端口 1 排液通气口 － 保持打开 4 空气吹扫入口（可选） 7 壳体排放口（排放溅出或泄漏 液） 2 未使用 5 样品 1 旁通排放口 8 样品 1 入口 3 仅限双样品流分析仪：样品 2 旁 6 化学品排放口 9 仅限双样品流分析仪：样品 2 入 通排放口 口 图 4 四样品流端口 1 未使用 5 样品 2 旁通排放口 9 样品...
  • Page 95 图 5 六样品流端口 1 样品 6 旁通排放口 6 样品 2 旁通排放口 11 样品 2 入口 2 样品 5 旁通排放口 7 样品 1 旁通排放口 12 空气吹扫入口（可选） 3 样品 4 旁通排放口 8 化学品排放口 13 样品 3 入口 4 样品 6 入口 9 壳体排放口（排放溅出或泄漏 14 样品...
  • Page 96 图 6 采样和排放管线 1 进样（单液流） 4 不可调压力调节器（设为 4 psi 7 壳体排放口 以保护分析仪） 2 截止阀 5 样品旁通排放口 3 带过滤器的 Y 型滤网 6 化学品排放口 排放管线指南 排放管线的正确安装对于确保排掉仪器中的所有液体至关重要。错误安装可导致液体流回仪器，造成 仪器损坏。 • 使排放管线尽可能短。 • 确保排放管线连续向下倾斜。 • 确保排放管线没有急弯或未受到挤压。 • 确保排放管线与大气相通且处于零压力状态。 取样线指南 选取良好代表性的采样点使仪器性能最佳。此试样在整个系统中具有代表性。 避免不稳定读数： • 在远离过程样品流的化学添加剂的地点进行采样。 • 确保样品充分混合。 •...
  • Page 97 图 7 取样方法 1 空气 2 样品流 设定旁通流速 注 意 对于多样品流，切勿将螺钉拧松 4 圈以上。 图 8 图 9 旁通流量可以在分析仪处于关机模式时进行调整。按 或 所示，利用流量阀调整采样旁通管线 第 106 了解样品流速范围。利用一个外部流量计测量采样旁通管线的流速。当 的流速。请参阅 规格 样品流远离分析仪时，增加采样旁通管线的流速，以便更快地对样品流的变化作出响应。 图 8 旁通流速调整 － 单流 中文 97...
  • Page 98 图 9 旁通流速调整 － 多流 连接空气吹扫（可选） 要保证仪器外壳防尘防腐蚀，请使用可选配的空气吹扫套件。以 0.425 m /h (15 scfh) 的流量提供清 净、干燥的仪器用优质空气。空气吹扫入口接头为外径 6 mm 的插接式塑料管接头。 1. 拆下风扇过滤器并用堵头塞住。请参阅空气吹扫套件随附的使用说明。 2. 找到仪器外壳上的空气吹扫接口。请参阅 第 93。 管线进出口 3. 安装管道。 4. 在仪器菜单中启用空气吹扫。请参阅操作手册。 电气安装 危 险 电击致命危险。 可使用高电压（大于 30 V 有效值和 42.2 V 峰值或 60 V 直流）或低电压（小于 30 V 有效值和 42.2 V 峰 值或...
  • Page 99 拆下进出口插塞 10。从外壳内部向外推动橡胶密封插塞以使密封解锁，从而 使电缆和导管穿过电气进出口。请参阅 图 将其拆下，随后从外部拉动将其完全拆下。必要时使用一个锤子和一个螺丝刀从电气检修板上拆下套 扣。为了保持外壳的防护等级，加盖罩住所有不用的端口。 图 10 电气进出口 1 电源入口（只能穿过电源线），无接地板。不能穿过 3 通信和网络模块（8 个） 导管。 2 通信和网络模块（3 个） 4 电源入口或出口（穿过导管或电源线），带接地板、 通信和网络模块（8 个） 拆卸检修盖 11。 拆下检修盖，以连接接线端。请参阅 图 图 11 拆卸检修盖 接线连接概览 图 12 第 106）。 所示是所有可能的接线。确保使用指定的接线号（参阅 规格 中文 99...
  • Page 100 图 12 主电路板接头 1 外部控制器接头 4 数字输入端 7 电源出口 2 智能探头接头 5 电源入口 8 电源出口 LED 指示灯（亮起表示 分析仪通电） 3 4–20 mA 输出端 6 电源开关和 LED 指示灯（亮起表 9 继电器 示分析仪接通） 连接至电源 警 告 电击致命危险。在主要保护接地连接上使用压紧环端子。 警 告 电击和火灾危险。确保由用户提供的电线和非锁定插头符合相关国家/地区的适用标准。 警 告 电击致命危险。确保保护接地导体具有小于 0.1 ohm 的低阻抗连接。连接的导线必须与交流电源导线具 有相同的额定电流。...
  • Page 101 表 1 交流电接线信息（仅限交流型仪器） 端子 说明 色彩—北美 颜色—欧盟 保护性接地 (PE) 绿色 带有黄色条纹的绿色 中性线(N) 白色 蓝色 火线 (L1) 黑色 棕色 表 2 直流电接线信息（仅限直流型仪器） 端子 说明 色彩—北美 颜色—欧盟 保护性接地 (PE) 绿色 带有黄色条纹的绿色 24 VDC 逆流 (–) 黑色 黑色 24 VDC (+) 红色 红色 图...
  • Page 102 连接可选装置 图 14 所示连接输出或输入装置的电缆。确保使用指定的线材号。请参阅规格 第 106。请参阅操作 如 手册了解如何配置装置。 图 14 装置连接 连接继电器 危 险 电击致命危险。请勿将高电压和低电压混合。确保继电器连接全部为高压交流或全部为低压直流。 警 告 火灾危险。继电器负载必须为阻性负载。始终限制具有外部保险丝或断路器的继电器的电流。遵守“规格” 部分的继电器额定值。 注 意 不推荐使用截面积小于 1.0 mm （18 号）的电线。 分析仪含有样品浓度报警继电器（2 个）、分析仪系统警告继电器及分析仪系统关机继电器。请参阅 第 99 来连接装置（NO = 常开，COM = 公共，NC = 常闭）。 接线连接概览 连接 4–20 mA 输出端 利用双绞屏蔽线连接...
  • Page 103 注： 如果所有样品通道均无样品，则用户无法使用数字输入将分析仪置于关机模式。要通过远程操作将仪器置于关 机模式或使其恢复运行，请使用可选配的 Modbus 模块并写入 Modbus 寄存器 49937 。写入 40007 （十进制）可将 分析仪置于关机模式。写入 40008 （十进制）可使分析仪恢复运行。 每个数字输入端可以配置成一个隔离型 TTL 数字输入端或中继/开集型输入端。请参阅 15。默认情 图 况下，跳线被设置用于隔离型 TTL 数字输入端（逻辑低电压 = 0 至 0.8 VDC；逻辑高电压 = 2 至 5 VDC；最大电压为 30 VDC）。请参阅 第 99 来连接装置。 接线连接概览 图 15 隔离型 TTL 数字输入端 1 跳线（12 枚）...
  • Page 104 7. 将分析仪盖组件拧在瓶子上。 8. 将瓶子放入分析仪。 安装分析仪瓶 警 告 存在化学品暴露风险。遵守实验室安全规程，穿戴适用于所处理化学品的所有个人防护装备。有关安全 规程，请参阅当前安全数据表(MSDS/SDS)。 注 意 如果 SiO 柠檬酸试剂 (R2) 冻结或混浊，请勿使用。避免柠檬酸试剂 (R2) 受到阳光直射。 图 16 请参阅 来安装分析仪瓶。确保瓶盖上的颜色和编号与分析仪瓶上的颜色和编号相同。 图 16 分析仪瓶的安装 中文...
  • Page 105 安装搅拌棒 安装套件中含有一根搅拌棒。安装搅拌棒之前，先拆下漏斗盖、漏斗以及比色计盖。请参阅 图 17。按 18。 所示步骤将搅拌棒安装在比色计的样品池中。请参阅 图 图 17 拆下比色计盖和漏斗 图 18 安装搅拌棒 中文 105...
  • Page 106 规格 产品规格如有变化，恕不另行通知。 表 3 一般技术指标 规格 详细信息 452 x 360 x 804 mm (17.8 x 14.2 x 31.7 in.) 尺寸（宽 x 深 x 高） 防护等级：NEMA 4x/IP56（关门时） 外壳 材料：PC/ABS 壳体，PC 门，PC 铰链和锁，316 SST 五金件 仅限室内使用。避免阳光直射。 20 kg (45 lb)，不含试剂和标样；36.3 kg (80 lb)，含有试剂； 重量...
  • Page 107 表 3 一般技术指标 （续） 规格 详细信息 压力：20–600 kPa (2.9–87 psi)（至预设压力调节器） 样品压力、流速及温 度 流速：55–300 mL/min 温度：5 至 50 °C（41 至 122 °F） Y 型过滤器的最大压力与温度关系： • 温度为 42 °C (108 °F) 时，最大压力为 6.00 bar (87 psi) • 温度为 46 °C (114 °F) 时，最大压力为 5.17 bar (75 psi) •...
  • Page 108 1. 本设备不会造成有害干扰。 2. 本设备必须接受任何接收到的干扰，包括可能导致意外操作的干扰。 若未经负责出具符合声明的一方明确同意擅自对本设备进行改动或改装，可能会导致取消用户操作该 设备的权限。本设备已经过测试，符合 FCC 规定第 15 部分中确定的 A 类数字设备限制。这些限制专 门提供当设备在商业环境下工作时针对有害干扰的合理保护。该设备产生、使用和放射无线电射频能 量，如果不按照说明手册的要求对其进行安装和使用，可能会对无线电通讯造成有害干扰。本设备在 居民区工作时可能会产生有害干扰，这种情况下用户须自行承担费用消除这种干扰。以下方法可用于 减少干扰问题： 1. 断开设备的电源，以便确证它是干扰源与否。 2. 如果设备与遭受干扰的仪器连接到相同的插座，将设备连接到其他插座。 3. 将设备从接受干扰的仪器边上移开。 4. 重新定位受干扰仪器的接收天线。 5. 同时尝试以上多项措施。 中文...
  • Page 109 目次 安全情報 ページの 109 配線接続の概要 ページの 119 ページの 110 ページの 122 製品の概要 オプション装置の接続 ページの 112 ページの 123 設置 使用の準備 ページの 112 ページの 127 配管 仕様 ページの 117 配線 総合情報 いかなる場合も、製造元は、例えそのような損害が生じる可能性について報告を受けていたとして も、本マニュアルに含まれるいかなる瑕疵または脱落から生じる直接的、間接的、特定、付随的また は結果的に生じる損害に関して責を負いません。製造元は、通知または義務なしに、随時本マニュア ルおよび製品において、その記載を変更する権利を留保します。改訂版は、製造元の Web サイト上 にあります。 安全情報 告 知 メーカーは、本製品の目的外使用または誤用に起因する直接損害、偶発的損害、結果的損害を含むあらゆる損害 に対して、適用法で認められている範囲で一切責任を負わないものとします。ユーザーは、適用に伴う危険性を...
  • Page 110 これは安全警報シンボルです。潜在的な障害を避けるためにこのシンボルのすべて安全メッセージに 従ってください。 装置上では、作業または安全情報に関しては取り扱い説明書を参照してください。 このシンボルは目の保護具が必要であることを示します。 このシンボルは、化学的危険性を有していることを示します。この場合、相応の資格をもち、化学物 質をともなう業務における訓練を受けた者のみに化学物質の取り扱いまたは測定器に連結中の化学物 質供給システムのメンテナンス作業実施が許されます。 このシンボルは感電の危険があり、場合によっては感電死の原因となる恐れのあることを示していま す。 この記号は、しるしの付いた部分の温度が非常に高くなっている可能性があるため、十分注意する必 要があることを示します。 このシンボルは、火災の危険性があることを示しています。 このシンボルは、強力な腐食性物質またはその他の有害物質が存在し、化学的危険性を有しているこ とを示します。この場合、相応の資格をもち、化学物質をともなう業務における訓練を受けた者のみ に化学物質の取り扱いまたは測定器に連結中の化学物質供給システムのメンテナンス作業実施が許さ れます。 このシンボルが付いている電気機器は、 ヨーロッパ域内または公共の廃棄処理システムで処分できま せん。古くなったり耐用年数を経た機器は、廃棄するためにメーカーに無償返却してください。 化学的および生物学的安全性 危 険 化学的および生物学的な危険。この装置の用途が処理工程や薬液注入システムの監視であり、 それらに 対して公衆衛生、公衆安全、食品/飲料の製造/加工に関する規制や監視要件が存在する場合、この装置 の使用者には、該当するすべての規制を把握して遵守する責任、および装置の異常時に関する当該規制 に従って十分かつ適切な措置を講じる責任があります。 製品の概要 分析装置は、高純度蒸気サイクル用途向けに、ヘテロポリブルー反応を利用して低濃度のシリカを測 定します。 分析装置の概要については、図 1 を参照してください。設置やメンテナンス作業がしやすいように、 ドアは簡単に取り外せます。稼働中はドアを取り付けて閉じておく必要があります。図 2 を参照し てください。 日本語...
  • Page 111 図 1 製品の概要 1 上部ドアおよび下部ドア 5 ディスプレイとキーパッド 9 分析パネル 2 ファネルカバー 6 SD カードスロット 10 試薬ボトルトレイ 3 サンプル採取インプットファネ 7 電源スイッチ 11 比色計カバー ル 4 ステータスインジケーターライ 8 電源 LED (オン = 分析装置オン) 12 サンプル採取バルブ ト 図 2 ドアの取り外し 動作原理 分析装置は、加圧試薬システムとソレノイドバルブを使用して、サンプル、試薬、校正液をサンプル セルに供給します。各測定サイクルの開始時に、 サンプルがサンプルセルに流入します。サンプルセ ルが一杯になると、...
  • Page 112 します。測定が完了すると、新しいサンプルがサンプルセルに流れ込み、測定サイクルが再び開始さ れます。 校正サイクルでは、校正液がサンプルセルに流入します。試薬が追加され、校正液の色が測定され て、校正曲線の傾きが計算されます。サンプルの濃度の計算には、傾きが使用されます。 ヘトロポリブルー法 では、酸性のモリブデン酸試薬がシリカおよびリン酸塩と反応して、シリカモ リブデン酸およびリンモリブデン酸が産生されます。クエン酸/界面活性剤試薬は、 リンモリブデン酸 複合体を除去します。界面活性剤は、 サンプルセルの内壁に気泡が発生しないようにします。分析装 置は、この溶液の吸光度をゼロ基準として、背景の濁りや色からの干渉、ランプの強度の変化、また はサンプルセルの光学的変化を修正します。アミノ酸試薬は、シリカモリブデン酸を減らし、青く変 色させます。分析装置は、青色の強度を測定して、シリカ濃度を計算します。 詳細情報は、当社 Web サイトにて入手できます。 設置 危 険 複合的な危険。本書のこのセクションに記載されている作業は、 必ず資格のある要員が行う必要があり ます。 設置 危 険 負傷または死の危険性。壁取り付け部の耐荷重が、 装置の重量の 4 倍以上であることを確認してくださ い。 警 告 人体損傷の危険。 装置や構成部品は重量物です。設置または移動は、複数の要員で行ってください。 重いことを示しています。装置が壁、テーブル、または床にしっかり固定されていて安全に稼働するこ とを確認してください。 本装置の定格高度は最大 2000 m (6562 ft) です。本装置を 2000 m より高い高度で使用すると、電気 絶縁機構が破損する可能性が若干増加し、...
  • Page 113 外部エアパージを使用している場合は、 エアパージキットに付属の説明書を参照してファンフィルタ ーを取り外してプラグに取り替えます。エアパージを有効にする手順については、 操作マニュアルを 参照してください。エアパージキットの品番については、 メンテナンスおよびトラブルシューティン グマニュアルを参照してください。 図 3 1 つまたは 2 つのサンプルストリーム用ポート 1 ドレーンベント常時開放 4 エアパージインレット (オプシ 7 流出または漏れ用のケースドレ ョン) ーン 2 未使用 5 サンプル 1 バイパスドレーン 8 サンプル 1 インレット 3 2 サンプル流路分析装置のみ: サ 6 ケミカルドレーン 9 2 サンプル流路分析装置のみ: 試 ンプル...
  • Page 114 図 5 6 サンプル流路用ポート 1 サンプル 6 バイパスドレーン 6 サンプル 2 バイパスドレーン 11 サンプル 2 インレット 2 サンプル 5 バイパスドレーン 7 サンプル 1 バイパスドレーン 12 エアパージインレット (オプシ ョン) 3 サンプル 4 バイパスドレーン 8 ケミカルドレーン 13 サンプル 3 インレット 4 サンプル 6 インレット 9 流出または漏れ用のケースドレ...
  • Page 115 図 6 サンプルラインとドレーンライン 1 サンプル (単一流路) 4 非調整式圧力調整器 (分析装置 7 ケースドレーン を保護するために 4 psi に設定 済み) 2 遮断バルブ 5 サンプルバイパスドレーン 3 フィルター付き Y 型ストレーナ 6 ケミカルドレーン ー ドレーンラインのガイドライン すべての液体を装置から取り除くには、 ドレーンラインの正しい取り付けが重要です。取り付けが正 しくないと、液体が装置に逆流し、装置が損傷する可能性があります。 • ドレーンラインはできるだけ短くします。 • ドレーンラインに一定の下り傾斜があることを確認します。 • ドレーンラインが大きく折れ曲がっていたり、何かに挟まれていたりしないことを確認します。 • ドレーンラインが外気に通じており、圧力がかかっていないことを確認します。 試料ラインガイドライン 最良の性能が得られため、...
  • Page 116 底の沈殿物の堆積を防止するために、 サンプルラインは可能な限り短くしてください。沈殿物がサン プルの分析対象の一部を吸収し、低い読み値の原因になる可能性があります。もしくは、沈殿物は分 析対象を放出し、高い読み値の原因になる可能性があります。沈殿物による反応により、サンプル内 の分析対象の濃度が増加または減少すると、応答に遅れが生ずる場合もあります。 図 7 サンプリング方法 1 空気 2 サンプルフロー バイパス流量の設定 告 知 多流路の場合、ネジを 4 回転以上緩めないでください。 バイパス流量は、分析装置がシャットダウンモードのときに調整できます。図 8 図 9 または に示す ように、 フローバルブを使用してサンプルバイパスラインの流量を調整します。サンプルの流量範囲 ページの 127 を参照してください。外部メーターを使用してサンプルバイパスラ については、仕様 インの流量を測定します。プロセス流路が分析装置から遠くにある場合、 プロセス流路の変化にすば やく応答するには、サンプルバイパスラインの流量を増やします。 図 8 バイパス流量調整 - 単一流路 日本語...
  • Page 117 図 9 バイパス流量調整 - 多流路 エアパージの接続 (オプション) ほこりや腐食が装置の筐体に侵入しないようにするには、 オプションのエアパージキットを使用しま す。きれいで乾燥した高品質の空気を 0.425 m /h で供給します。エアパージ継手は、プラスチック チューブ用の外径 6 mm のクイック継手です。 1. ファンフィルタを取り外し、プラグと交換します。エアパージキットに付属の取扱説明書を参照 してください。 ページの 112 を参照してく 装置の筐体にあるエアパージ接続を探します。配管アクセスポート ださい。 3. チューブを取り付けます。 4. 装置メニューでエアパージを有効にします。操作マニュアルを参照してください。 配線 危 険 感電死の危険。 高電圧 (30 V RMS および 42.2 V ピークまたは 60 VDC を超える) または低電圧 (30 V RMS および 42.2 V ピークまたは...
  • Page 118 警 告 感電および/または火災の危険。 装置は現地、地域、および国の規制に従って設置します。 外部接続された機器には、該当する国の安全標準評価が必要です。 電線管の敷設にはローカル切断が必要です。 電線管の敷設のためのローカル切断を明確にしてください。 コードで接続する装置の場合は、 コードを電源供給ソケットから簡単に外せるように取り付けてくださ い。 アクセスプラグの取り外し 電気アクセスポートを通してケーブルと電線管を取り付けます。図 10 を参照してください。筐体の 内側からゴムシーリングプラグを押し出してシールを外し、外側から引っ張って完全に取り外しま す。ハンマーとスクリュードライバーを使用して電気アクセスプレートからノックアウトを取り外 します。筐体定格を維持するために、使用しないポートすべてにカバーを取り付けます。 図 10 電気アクセスポート 1 電源入力 (電源コードのみ)、接地プレートなし。電 3 通信およびネットワークモジュール (x 8) 線管に使用しないでください。 2 通信およびネットワークモジュール (x 3) 4 電源入力または出力 (電線管または電源コード)、接 地プレート、通信およびネットワークモジュール (x 日本語...
  • Page 119 アクセスカバーの取り外し 配線端子に接続するには、アクセスカバーを取り外します。図 11 を参照してください。 図 11 アクセスカバーの取り外し 配線接続の概要 図 12 に、可能性のあるすべての配線接続を示します。接続に指定されている配線ゲージを使用して (仕様 ページの 127 を参照)。 ください 日本語 119...
  • Page 120 図 12 主回路基板上の接続 1 外部コントローラ接続 4 デジタル入力 7 電源出力 2 スマートプローブ接続 5 電源入力 8 電源出力 LED (オン = 電源は分 析装置に接続されています) 3 4 ～ 20 mA 出力 6 電源スイッチおよび LED (オン 9 リレー = 分析装置オン) 電源に接続 警 告 感電死の危険。メインの保護アース接続には圧着リング端子を使用してください。 警 告 感電および火災の危険。ユーザーが用意したコードと非ロック式プラグが、...
  • Page 121 表 1 AC 配線情報 (AC モデルのみ) 色 — 北米 色 — EU 端子 説明 保護設置 (PE) グランド 緑 緑と黄の縞模様 ナチュラル（N） 白 青 ホット（L1） 黒 茶 表 2 DC 配線情報 (DC モデルのみ) 色 — 北米 色 — EU 端子 説明 保護設置 (PE) グランド 緑...
  • Page 122 オプション装置の接続 図 14 に示すように出力装置や入力装置のケーブルを取り付けます。接続に指定されている配線ゲー ページの 127 を参照してください。装置の設定については、操作マニ ジを使用してください。仕様 ュアルを参照してください。 図 14 装置の接続 リレーへの接続 危 険 感電死の危険。高電圧と低電圧を混在させないでください。リレー接続はすべてが高電圧 AC または 低電圧 DC になるようにしてください。 注 意 火災の危険。リレーの負荷は抵抗性でなければなりません。必ず外部ヒューズまたはブレーカーを用 いてリレーへの電流を制限してください。仕様セクションに記載されているリレー定格に従ってくだ さい。 告 知 ワイヤゲージが 1.0 mm (18 AWG) 未満のワイヤはお勧めしません。 この分析装置は、サンプル濃度アラーム (x 2)、分析装置システム警告、および分析装置シャットダウ ページの 119 を参照してくだ ン用のリレーを備えています。装置を接続するには、配線接続の概要...
  • Page 123 デジタル入力への接続 分析装置は、外部デバイスからデジタル信号を受信させたり、接点を閉じたりすることができます。 分析装置はそれに応じてサンプルチャンネルをスキップします。たとえば、 サンプルフローが低下し たときに流量メーターからデジタル信号を送信することができます。分析装置は該当するサンプル チャンネルをスキップします。分析装置は、デジタル信号が停止するまで、該当するサンプルチャン ネルのスキップを継続します。すべてのサンプルチャンネルをスキップすることはできません。少 なくとも 1 チャンネルは使用を続ける必要があります。 注 : すべてのチャンネルのサンプルがなくなると、 ユーザーはデジタル入力で分析装置をシャットダウンモードにす ることができなくなります。リモートから装置をシャットダウンモードにしたり、動作を再開させたりするには、 オプションの Modbus モジュールを使用して、 Modbus レジスタ 49937 に書き込みます。 40007 (10 進 ) を書き込む と、分析装置がシャットダウンモードになります。 40008 (10 進 ) を書き込むと、分析装置が動作を再開します。 各デジタル入力は、絶縁 TTL タイプデジタル入力またはリレー/オープンコレクタータイプ入力とし て設定できます。図 15 を参照してください。デフォルトでは、ジャンパは、絶縁 TTL タイプデジタ ル入力に設定されています...
  • Page 124 試薬 3 の準備 試薬 3 は液体および粉末として提供されます。使用する前に混合してください。準備した試薬の保 存期間は約 4 か月です。 1. 新しい液体ボトル #R3 のキャップを取り外します。 2. 新しい液体ボトル #R3 にファネルを差し込みます。 3. 溶液に粉末を追加します。 4. ボトルのキャップを締めます。 5. 粉末が溶けるまでボトルを何度も反転攪拌します。 6. ボトルからキャップを取り外します。キャップを廃棄します。 7. ボトルに分析用キャップアセンブリを取り付けて締めます。 8. ボトルを分析装置に取り付けます。 分析用ボトルの取り付け 注 意 化学物質による人体被害の危険。検査室の安全手順に従い、 取り扱う薬品に適した個人用保護具をすべ て装着してください。安全手順に関する現在の安全性データシート(MSDS/SDS)を参照してください。 告 知 クエン酸試薬 (R2) を使用しないでください。クエン酸試薬 (R2) は直射日光 凍結または濁りがある場合は、SiO を避けて保管してください。...
  • Page 125 分析装置ボトルを取り付けるには、図 16 を参照してください。キャップの色および番号が分析装置 ボトルの色および番号と同じであることを確認します。 図 16 分析用ボトルの取り付け 日本語 125...
  • Page 126 かくはん棒の取り付け かくはん棒は取り付けキットに含まれています。取り付けの前に、ファネルカバー、ファネル、およ び比色計カバーを取り外します。図 17 を参照してください。解説図の手順に示すように、比色計の サンプルセルにかくはん棒を取り付けます。図 18 を参照してください。 図 17 比色計カバーとファネルの取り外し 図 18 かくはん棒の取り付け 日本語...
  • Page 127 仕様 この仕様は予告なく変更されることがあります。 表 3 一般仕様 仕様 詳細 452 x 360 x 804 mm 寸法 (W × D × H) 等級: NEMA 4x/IP56 (ドア閉時) 筐体 材質: PC/ABS ケース、PC ドア、PC ヒンジおよびラッチ、316 SST ハードウェア 屋内専用。直射日光を避けてください。 20 kg (試薬および標準液を除く)、36.3 kg (試薬を含む) 重量 取り付け 壁、パネル、またはテーブル 保護クラス...
  • Page 128 表 3 一般仕様 （続き） 仕様 詳細 圧力: プリセット圧力レギュレータに対して 20 ～ 600 kPa (2.9 ～ 87 psi) サンプル圧力、流 量、温度 流量: 55 ～ 300 mL/min 温度:5 ～ 50 °C Y 型ストレーナーの最大圧力と温度: • 最大 6.00 バール(87 psi) @ 42 °C • 最大 5.17 バール (75 psi) @ 46 °C •...
  • Page 129 1. この装置が有害な干渉の原因とならないこと。 2. この装置が望ましくない動作の原因となる可能性のあるいかなる干渉にも対応しなければなりま せん。 これらの規格への準拠に責任を持つ当事者による明示的承認を伴わなずにこの装置に対する改変ま たは改造を行うと、ユーザーはこの機器を使用する権限を失う可能性があります。この装置は、FCC 規則のパート 15 に従って、クラス A のデジタル機器の制限に準拠することが試験によって確認され ています。これらの制限は、この機器が商用の環境で使用されたときに、有害な干渉から適切に保護 することを目的に設定されています。この機器は、 無線周波数エネルギーを生成および使用するもの で、取り扱い説明書に従って取り付けおよび使用しない場合にはそれを放射する場合があり、無線通 信に対して有害な干渉を発生させる可能性があります。住宅地域における本装置の使用は有害な電 波妨害を引き起こすことがあり、 その場合ユーザーは自己負担で電波妨害の問題を解決する必要があ ります。以下の手法が干渉の問題を軽減するために使用可能です。 1. 装置から電源を取り外して、電源が干渉源かどうかを確認します。 2. 装置が干渉を受けている装置と同じコンセントに接続されている場合は、装置を別のコンセント に接続してください。 3. 妨害を受けている装置から本装置を離します。 4. 干渉を受けるデバイスの受信アンテナの位置を変更します。 5. 上記の手法を組み合わせてみます。 日本語 129...
  • Page 130 목차 130 페이지의 140 페이지의 안전 정보 배선 연결 개요 131 페이지의 143 페이지의 제품 소개 옵션 장치 연결 133 페이지의 144 페이지의 기계 설치 사용을 위한 준비 배관 133 페이지의 사양 148 페이지의 138 페이지의 전기 설치 일반 정보 제조업체는...
  • Page 131 이는 안전 경고 심볼입니다. 잠재적인 부상 위험을 방지할 수 있도록 이 기호를 따라 모든 안전 메시지 를 준수하십시오. 기기에 안전 기호가 부착되어 있는 경우 작동 및 안전 정보에 대해서는 작동 설명서를 참조하십시오. 본 심볼은 보안경이 필요함을 나타냅니다. 본 심볼은 유해성 화학 물질의 위험이 있음을 나타내므로 화학 물질에 대한 교육을 받은 전문가가 화학 물질을...
  • Page 132 그림 1 제품 소개 1 위쪽 및 아래쪽 도어 5 디스플레이 및 키패드 9 분석 패널 2 깔때기 덮개 6 SD 카드 슬롯 10 시약 병 트레이 3 샘플 채취 주입 깔때기 7 전원 스위치 11 색도계 덮개 4 상태 표시등 8 전원...
  • Page 133 포가 소멸되도록 합니다. 분석기가 샘플의 색상을 측정합니다. 측정이 완료되면 새로운 샘플이 샘플 셀을 씻은 후 측정 주기가 다시 시작됩니다. 교정 주기 동안 교정 용액이 샘플 셀에 유입됩니다. 분석기가 시약을 추가하고 교정 용액의 색상을 측 정하고 교정 곡선의 기울기를 계산합니다. 분석기가 기울기를 사용하여 샘플의 농도를 계산합니다. 산성...
  • Page 134 외부 에어 퍼지를 사용하는 경우, 에어 퍼지 키트와 함께 제공되는 지침을 참조하여 팬 필터를 분리하 고 플러그로 교체하십시오. 에어 퍼지 활성화에 대한 지침은 작동 설명서를 참조하십시오. 에어 퍼지 키트의 부품 번호는 유지보수 및 문제해결 설명서를 참조하십시오. 그림 3 1 개 또는 2 개 샘플 흐름용 포트 1 배수구...
  • Page 135 그림 5 6 개 샘플 흐름용 포트 1 샘플 6 우회 배수구 6 샘플 2 우회 배수구 11 샘플 2 주입구 2 샘플 5 우회 배수구 7 샘플 1 우회 배수구 12 에어 퍼지 주입구(옵션) 3 샘플 4 우회 배수구 8 화학물질...
  • Page 136 그림 6 샘플 및 배수구 라인 1 샘플 급수(단일 흐름) 4 조절할 수 없는 압력 조절기(분석 7 케이스 배수 기를 보호하기 위해 4 psi 로 설정 됨) 2 차단 밸브 5 샘플 우회 배수구 3 필터 포함 Y-여과기 6 화학물질 배수구 배출...
  • Page 137 바닥 퇴적물이 쌓이지 않도록 샘플 라인을 가능한 한 짧게 유지하십시오. 퇴적물은 샘플로부터 분석 물질을 일부 흡수하고 판독치가 낮아지도록 할 수 있습니다. 퇴적물은 흡수된 분석물질을 나중에 방출 할 수 있고 이로 인해 판독치가 높아질 수 있습니다. 이러한 퇴적물과의 교환 때문에 샘플의 분석물질 농도가...
  • Page 138 그림 9 우회 유량 조절 - 다중 흐름 에어 퍼지 연결 (옵션) 먼지와 부식물이 기기 외함 안으로 들어오지 못하도록 에어 퍼지 키트(옵션)을 사용하십시오. 청결하 고 건조한 계장용 품질 등급의 공기를 0.425 m /시 (15 scfh) 속도로 공급합니다. 에어 퍼지 피팅은 플 라스틱...
  • Page 139 경 고 감전 및 화재 위험. 현지, 지역 및 국가 규정에 따라 기기를 설치하십시오. 외부 연결된 장비는 해당하는 국가 안전 표준에 따라 평가를 마쳐야 합니다. 도관 설치에는 국부 분리 장치가 필요합니다. 도관 설치를 위한 국부 분리 장치를 분명하게 식별하십시오. 코드로 연결되는 기기의 경우, 코드가 전원 공급 장치 소켓에서 쉽게 분리될 수 있도록 기기를 설치해야 합니다.
  • Page 140 액세스 덮개 분리 그림 11 배선 단자에 연결하려면 액세스 덮개를 분리합니다. 을 참조하십시오. 그림 11 액세스 덮개 분리 배선 연결 개요 그림 12 에서는 가능한 모든 배선 연결을 보여 줍니다. 해당 연결에 대해 지정된 와이어 게이지를 사용 148 페이지의 참조). 하십시오(사양...
  • Page 141 그림 12 메인 회로 보드에서의 연결 1 외부 컨트롤러 연결 4 디지털 입력 7 전원 출력 2 스마트 프로브 연결 5 전원 입력 8 전원 출력 LED(켜짐 = 전원이 분 석기에 연결되어 있음) 3 4–20 mA 출력 6 전원 스위치 및 LED(켜짐 = 분석 9 릴레이...
  • Page 142 표 1 AC 배선 정보(AC 모델만 해당) 종단 설명 색상-북미 색상—유럽 녹색 (노란색 줄무늬 포 보호 접지(PE) 접지 녹색 함) 뉴트럴(N) 흰색 파란색 핫(L1) 검은색 갈색 표 2 DC 배선 정보(DC 모델만 해당) 종단 설명 색상-북미 색상—유럽 보호 접지(PE) 접지 녹색...
  • Page 143 옵션 장치 연결 그림 14 에 나와 있는 것과 같이 출력 또는 입력 장치의 케이블을 설치합니다. 해당 연결에 대해 지정 148 페이지의을 참조하십시오. 장치를 구성하려면 작동 설명 된 와이어 게이지를 사용하십시오. 사양 서를 참조하십시오. 그림 14 장치 연결 릴레이에 연결 위...
  • Page 144 디지털 입력에 연결 분석기가 외부 장치로부터 디지털 신호 또는 접점 폐쇄를 수신하는 경우 샘플 채널을 건너뛸 수 있습 니다. 예를 들어 샘플 흐름이 낮고 분석기가 해당 샘플 채널을 건너뛸 경우 유량계가 디지털 신호를 전 송할 수 있습니다. 분석기는 디지털 신호가 중단될 때까지 해당 샘플 채널을 계속 건너뜁니다. 모든 샘 플...
  • Page 145 시약 3 준비 시약 3 은 액체와 분말로 제공되며 사용하기 전에 혼합되어야 합니다. 준비된 시약의 대략적인 유통 기 한은 4 개월입니다. 1. 새로운 액체 병 #R3 에서 캡을 분리합니다. 2. 새로운 액체 병 #R3 안에 깔때기를 놓습니다. 3. 분말을 액체에 추가합니다. 4.
  • Page 146 그림 16 분석기 병을 설치하려면 을 참조하십시오. 캡의 색상 및 번호가 분석기 병의 색상 및 번호와 동일한지 확인하십시오. 그림 16 분석기 병 설치 한글...
  • Page 147 교반용 막대 설치 교반 막대는 설치 키트에 포함되어 있습니다. 설치 이전에 깔때기 덮개, 깔때기 및 색도계 덮개를 분리 그림 17 합니다. 을 참조하십시오. 아래 그림에 나와 있는 단계에 따라 교반 막대를 색도계의 샘플 셀 안에 설치합니다. 그림 18 을 참조하십시오. 그림...
  • Page 148 사양 사양은 사전 예고 없이 변경될 수 있습니다. 표 3 일반 사양 사양 세부 사항 규격 (W x D x H) 452 x 360 x 804 mm (17.8 x 14.2 x 31.7 인치) 정격: NEMA 4x/IP56 (도어를 닫은 상태) 케이스 재질: PC/ABS 케이스, PC 도어, PC 힌지...
  • Page 149 표 3 일반 사양 (계속) 사양 세부 사항 압력: 20–600 kPa (2.9–87 psi) - 압력 조절기 사전 설정용 샘플 압력, 유량 및 온 도 유속: 55–300 mL/분 온도: 5-50°C(41-122°F) Y 여과기의 온도 대비 최대 압력: • 42 °C(108 °F)에서 최대 6.00 bar (87 psi) •...
  • Page 150 1. 유해한 간섭을 일으키지 않아야 합니다. 2. 바람직하지 않은 작동을 유발할 수 있는 간섭을 포함하여 수신되는 모든 간섭에도 정상적으로 작 동해야 합니다. 본 장치의 준수 책임이 있는 측이 명시적으로 허용하지 않은 변경 또는 수정을 가하는 경우 해당 사용 자의 장치 작동 권한이 무효화될 수 있습니다. 본 장치는 FCC 규칙, Part 15 에 의거하여 등급 A 디지 털...
  • Page 151 สารบั ญ ข้ อ มู ล เพื ่ อ ความปลอดภั ย ในหน้ า ภาพรวมการเชื ่ อ มต่ อ สาย ในหน้ า ภาพรวมผลิ ต ภั ณ ฑ์ ในหน้ า ต่ อ อุ ป กรณ์ เ สริ ม ในหน้ า การติ ด ตั ้ ง เครื ่ อ งมื อ ในหน้...
  • Page 152 นี ่ เ ป็ น สั ญ ลั ก ษณ์ แ จ้ ง เตื อ นเพื ่ อ ความปลอดภั ย ปฏิ บ ั ต ิ ต ามข้ อ ความแจ้ ง เพื ่ อ ความปลอดภั ย ที ่ ร ะบุ ต ่ อ จากสั ญ ลั ก ษณ์ น ี ้ เ พื ่ อ หลี ก เลี ่ ย งการบาดเจ็ บ ดู คู...
  • Page 153 รู ป ที ่ ภาพรวมผลิ ต ภั ณ ฑ์ ประตู บ นและประตู ล ่ า ง จอแสดงผลและแผงปุ ่ ม กด หน้ า ปั ด การวิ เ คราะห์ ฝาครอบกรวย ช่ อ งเสี ย บการ์ ด ถาดใส่ ข วดสารตั ้ ง ต้ น กรวยใส่...
  • Page 154 ในรอบการปรั บ เที ย บ สารละลายปรั บ เที ย บจะไหลเข้ า ไปในช่ อ งใส่ ต ั ว อย่ า ง เครื ่ อ งวิ เ คราะห์ เ ติ ม สารตั ว กระทำ วั ด สี ข องสารละลายปรั บ เที ย บ และคำนวณความชั...
  • Page 155 ถ้ า ใช้ ร ะบบปล่ อ ยอากาศภายนอก โปรดดู ค ำแนะนำที ่ ใ ห้ ม าพร้ อ มกั บ ชุ ด เครื ่ อ งมื อ ปล่ อ ยอากาศ สำหรั บ การถอดตั ว กรองใบพั ด ออกและเปลี ่ ย น ใส่ ท ี ่ อ ุ ด แทน โปรดดู ค ู ่ ม ื อ ใช้ ง านสำหรั บ คำแนะนำเกี ่ ย วกั บ การเปิ ด ระบบปล่ อ ยอากาศ โปรดดู ค ู ่ ม ื อ ซ่ อ มบำรุ ง และแก้ ไ ขปั ญ หาสำหรั บ หมายเลข ชิ...
  • Page 156 รู ป ที ่ ช่ อ งรั บ สำหรั บ ท่ อ เก็ บ ตั ว อย่ า งหกสาย ท่ อ บายพาสตั ว อย่ า งน้ ำ ท่ อ บายพาสตั ว อย่ า งน้ ำ ทางเข้ า ของตั ว อย่ า งน้ ำ ท่...
  • Page 157 รู ป ที ่ สายท่ อ เก็ บ ตั ว อย่ า งและท่ อ ระบายน้ ำ ตั ว อย่ า งเข้ า กระแสเดี ่ ย ว อุ ป กรณ์ ป รั บ แรงดั น แบบปรั บ ไม่ ไ ด้ กำหนด ท่...
  • Page 158 กำหนดสายท่ อ เก็ บ ตั ว อย่ า งให้ ส ั ้ น ที ่ ส ุ ด เท่ า ที ่ จ ะทำได้ เ พื ่ อ ป้ อ งกั น การสะสมตั ว ของตะกอน ตะกอนสามารถดู ด ซึ ม สารตั ว อย่ า งบางส่ ว นจาก ตั...
  • Page 159 รู ป ที ่ การปรั บ อั ต ราการไหลบายพาส หลายสาย เชื ่ อ มต่ อ ระบบปล่ อ ยอากาศ อุ ป กรณ์ เ สริ ม ให้ ใ ช้ ช ุ ด ระบบปล่ อ ยอากาศที ่ เ ป็ น อุ ป กรณ์ เ สริ ม เพื ่ อ ป้ อ งกั น ฝุ ่ น และการสึ ก กร่ อ นภายในเครื ่ อ ง ซึ ่ ง จะส่ ง อากาศที ่ แ ห้ ง และสะอาดในอั ต รา ม...
  • Page 160 ค ำ เ ตื อ น อั น ตรายจากไฟดู ด และ หรื อ เพลิ ง ไหม้ ติ ด ตั ้ ง อุ ป กรณ์ ใ ห้ ส อดคล้ อ งกั บ ข้ อ บั ง คั บ ของท้ อ งถิ ่ น ภู ม ิ ภ าค และประเทศ อุ...
  • Page 161 ถอดฝาครอบ ถอดฝาครอบออกเพื ่ อ ต่ อ พ่ ว งกั บ ขั ้ ว ต่ อ สายไฟ โปรดดู ร ายละเอี ย ดใน รู ป ที ่ รู ป ที ่ การถอดฝาครอบ ภาพรวมการเชื ่ อ มต่ อ สาย รู ป ที ่ แสดงการต่...
  • Page 162 รู ป ที ่ การต่ อ พ่ ว งบนแผงวงจรหลั ก การต่ อ ตั ว ควบคุ ม ภายนอก สั ญ ญาณเข้ า ดิ จ ิ ต อล ไฟออก การต่ อ สมาร์ ท โพรบ ไฟเข้ า หลอดไฟ ไฟออก ต่ อ ไฟกั บ (on = เครื...
  • Page 163 ตาราง ข้ อ มู ล สายไฟ เฉพาะรุ ่ น AC ( ขั ้ ว ต่ อ คำอธิ บ าย สี อเมริ ก าเหนื อ สี สหภาพยุ โ รป — — Protective Earth (PE) Ground สี เ ขี ย ว สี เ ขี ย วพาดแนวสี เ หลื อ ง Neutral (N) สี...
  • Page 164 ต่ อ อุ ป กรณ์ เ สริ ม ติ ด ตั ้ ง สายเคเบิ ล ของอุ ป กรณ์ ส ่ ง ออกหรื อ อุ ป กรณ์ ร ั บ เข้ า ดั ง ที ่ แ สดงในรู ป ที ่ ต้...
  • Page 165 ต่ อ สายสั ญ ญาณเข้ า ดิ จ ิ ต อล เครื ่ อ งวิ เ คราะห์ ส ามารถรั บ สั ญ ญาณดิ จ ิ ต อลหรื อ การปิ ด หน้ า สั ม ผั ส จากอุ ป กรณ์ ภ ายนอกที ่ จ ะทำให้ เ ครื ่ อ งวิ เ คราะห์ ข ้ า มช่ อ งตั ว อย่ า งไป ตั ว อย่ า ง เช่...
  • Page 166 เตรี ย มสารทำปฏิ ก ิ ร ิ ย า มี ส ารทำปฏิ ก ิ ร ิ ย า มาให้ ใ นรู ป ของเหลวและผงที ่ ต ้ อ งนำมาผสมกั น ก่ อ นใช้ ง าน ระยะเวลาการเก็ บ ของสารทำปฏิ ก ิ ร ิ ย าคื อ เดื...
  • Page 167 ติ ด ตั ้ ง แท่ ง แม่ เ หล็ ก แท่ ง แม่ เ หล็ ก มี ใ ห้ ม าในชุ ด เครื ่ อ งมื อ ติ ด ตั ้ ง ก่ อ นที ่ จ ะติ ด ตั ้ ง ให้ ถ อดฝาครอบกรวย กรวย และฝาครอบคั ล เลอริ ม ิ เ ตอร์ เครื...
  • Page 168 รายละเอี ย ดทางเทคนิ ค รายละเอี ย ดทางเทคนิ ค อาจเปลี ่ ย นแปลงได้ โ ดยไม่ ต ้ อ งแจ้ ง ให้ ท ราบล่ ว งหน้ า ตาราง ข้ อ มู ล จำเพาะทั ่ ว ไป รายละเอี ย ดทางเทคนิ ค รายละเอี ย ด ขนาด...
  • Page 169 ตาราง ข้ อ มู ล จำเพาะทั ่ ว ไป ต่ อ รายละเอี ย ดทางเทคนิ ค รายละเอี ย ด แรงดั น อั ต ราการไหล และอุ ณ หภู ม ิ แรงดั น เพื ่ อ พรี เ ซ็ ต อุ ป กรณ์ ป รั บ แรงดั น : 20–600 kPa (2.9–87 psi) ของตั...
  • Page 170 รองรั บ ข้ อ มู ล การทดสอบของผู ้ ผ ลิ ต อุ ป กรณ์ ไ ด้ ม าตรฐานตาม ของ การใช้ ง านจะต้ อ งอยู ่ ภ ายใต้ เ งื ่ อ นไขดั ง ต่ อ ไปนี ้ Part 15 FCC Rules อุ...
  • Page 172 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2013, 2016. All rights reserved. Printed in U.S.A.
