中文
17. 切割长材料
切割长材料时，请使用与支架 (选购附件) 和特别辅助设备底座等高的辅助
平台。
最大尺寸： 木材 (宽×高×长)
300 mm×45 mm×1050 mm，或
180 mm×25 mm×1600 mm
18. 安装支架 (选购件)
在切割操作中，支架可用于延
长工件台并使之保持正确位置。

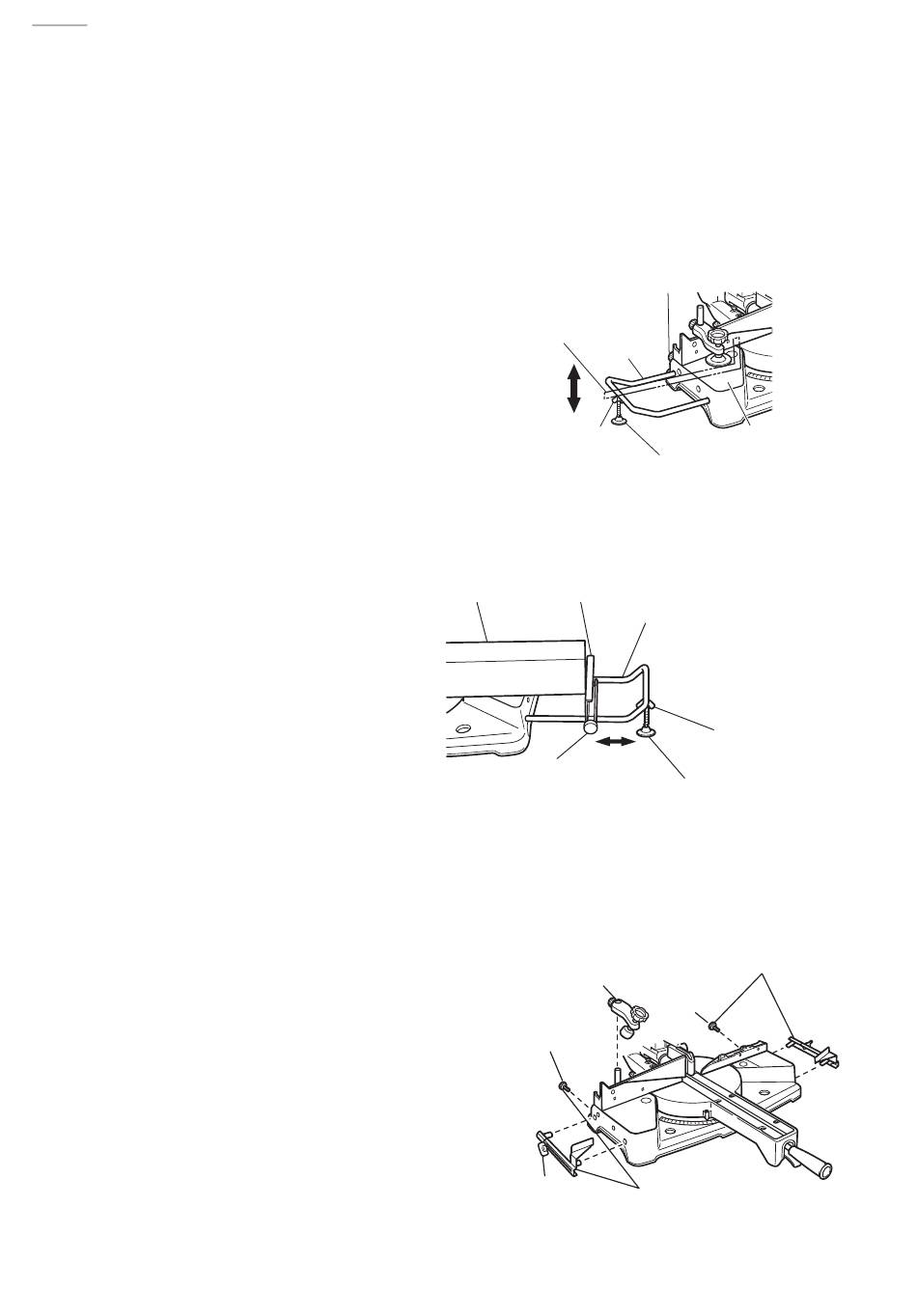

(1) 如 图 19 所 示， 使 用 方 钢 来 对
齐支架的上缘与底座面。松开
6 mm 翼状螺母。旋转高度调节
螺栓 6 mm， 并调节支架的高度。
(2) 调 节 后 ， 旋 紧 翼 状 螺 母 并 用
6 mm 旋钮螺栓 (选购件) 固定
支架。如高度调节螺栓6 mm 的
长度不足，则在其下方放置一
块薄板。高度调节螺栓6 mm 的
末端不得从支架中突出。
注意！
○ 在搬运此电动工具时，请勿抓
住其支架。
○ 存在支架脱离底座的危险。应
抓住手柄而不要抓住支架。
19. 精密切割的止动片 (止动片与支
架为选购件)
止 动 片 有 助 于 长 度 为 280 mm
至 450 mm 的 连 续 精 密 切 割。
安装止动片时， 按照图 20 所示，
用 6 mm 旋钮将其与支架连接。
20. 确认使用冠状模塑虎钳、冠状
模塑止动片 (L) 与 (R) (选购件)
(1) 通过冠状模塑止动片 (L) 与 (R)
(选购件)，可以方便地切割冠
状模塑，而无需倾斜锯条。将
其安装在底座两侧，如图21所
示。插入后旋紧 6 mm 旋钮螺
栓，以固定冠状模塑止动片。
支架
(选购件)
方钢
6 mm
翼状螺母
(选购件)
工件 止动片 (选购件)
6 mm 旋钮螺栓
(选购件)
冠状模塑虎钳
组件 (选购件)
6 mm 旋钮螺栓
(选购件)
6 mm 翼状螺母
(选购件)
16
6 mm 旋钮螺栓
(选购件)
底座面
高度调节螺栓
6 mm (选购件)
图 19
支架 (选购件)
6 mm 翼状螺母
(选购件)
高度调节螺栓
6 mm (选购件)
图 20
冠状模塑
止动片(右)
6 mm
(选购件)
旋钮螺栓
(选购件)
冠状模塑止动片 (左)
(选购件)
图 21
