Bedingungen. Der bestimmungsgemäße Gebrauch des WRK
schließt auch ein, dass
− Sie diese Anleitung beachten,
− Sie alle weiteren Begleitunterlagen beachten,
− Sie die nationalen Unfallverhütungsvorschriften am Einsatzort
beachten.
Für eigenmächtig vorgenommene Veränderungen am WRK wird
vom Hersteller keine Haftung übernommen.

3 Lieferumfang

− WRK bestehend aus Ablage, Pick-Up (Ø 4,5 mm), Pick-Up
(Ø 10 mm), Dreibein, Reflow-Düsen groß (33x33 mm, 27x27 mm,
24x24 mm, 20x20 mm) und klein (18x18 mm, 15,5x15,5 mm,
12,5x12,5 mm, 10x10 mm)
− Je 3 Saugeinsätze für Ø 4,5 mm und Ø 10 mm
− 2 Vakuumschläuche mit Anschlussnippel
− Betriebsanleitung WRK Entlötset

4 Beschreibung WRK

Das Weller WRK Entlötset optimiert den Entlötvorgang und
ermöglicht Chipbauteile während des Entlötens präzise und
schonend aufzunehmen.
Mit Hilfe der verschiedenen Reflow-Düsen kann der Ablöse- und
Aufnahmevorgang für jede Bauteilgöße zwischen 3 mm und 30 mm
optimiert werden.
Die Reflow-Düsen sind für den Einsatz der Entlötwerkzeuge HAP 1
und HAP 200 geeignet.

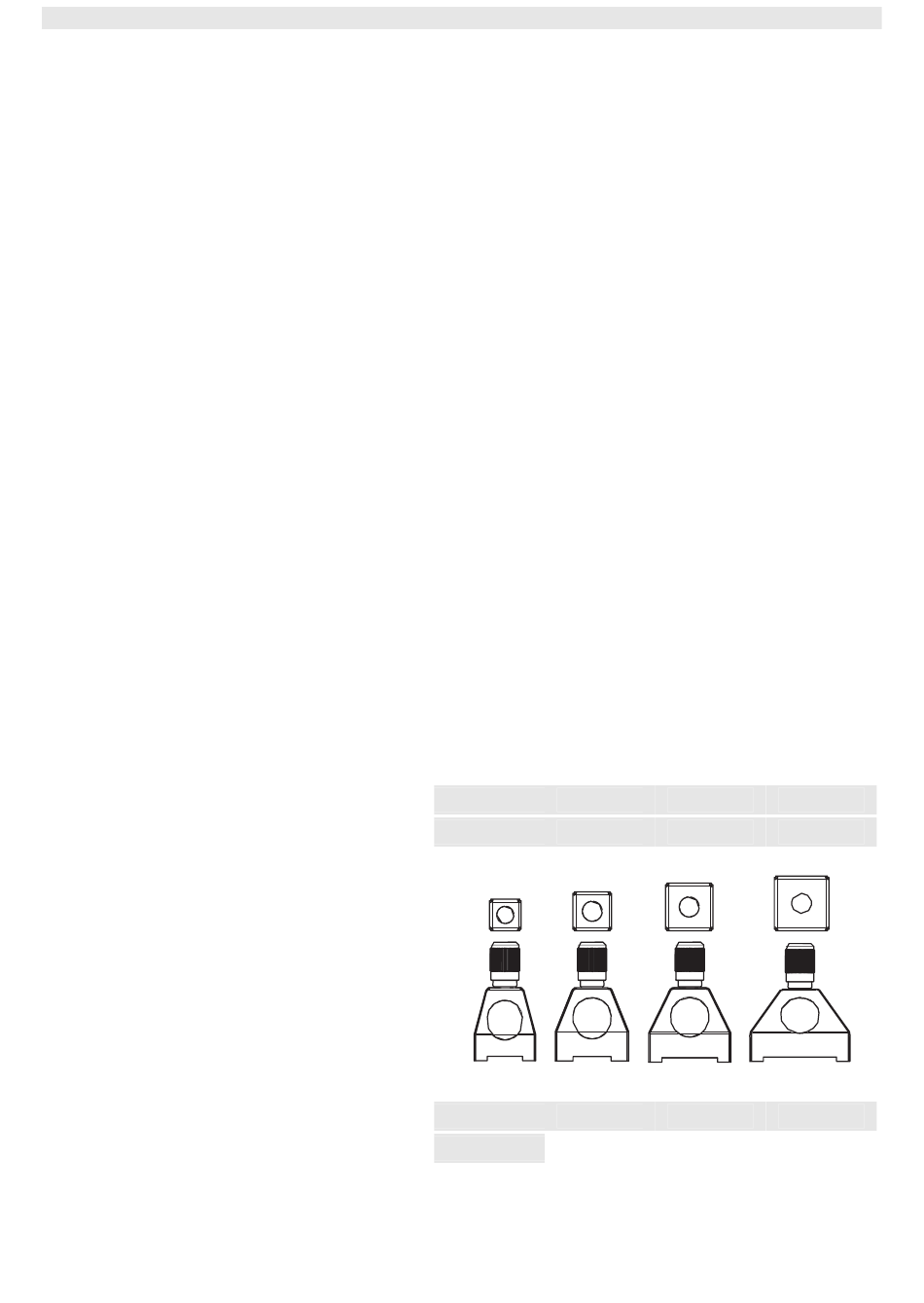

Geeignete Reflow-Düsen für HAP 1 und HAP 200
HAP 200
HAP 1
Kleine
Reflow-
Düsen
Große
Reflow-
Düsen
HAP 200
HAP 1
WRK
