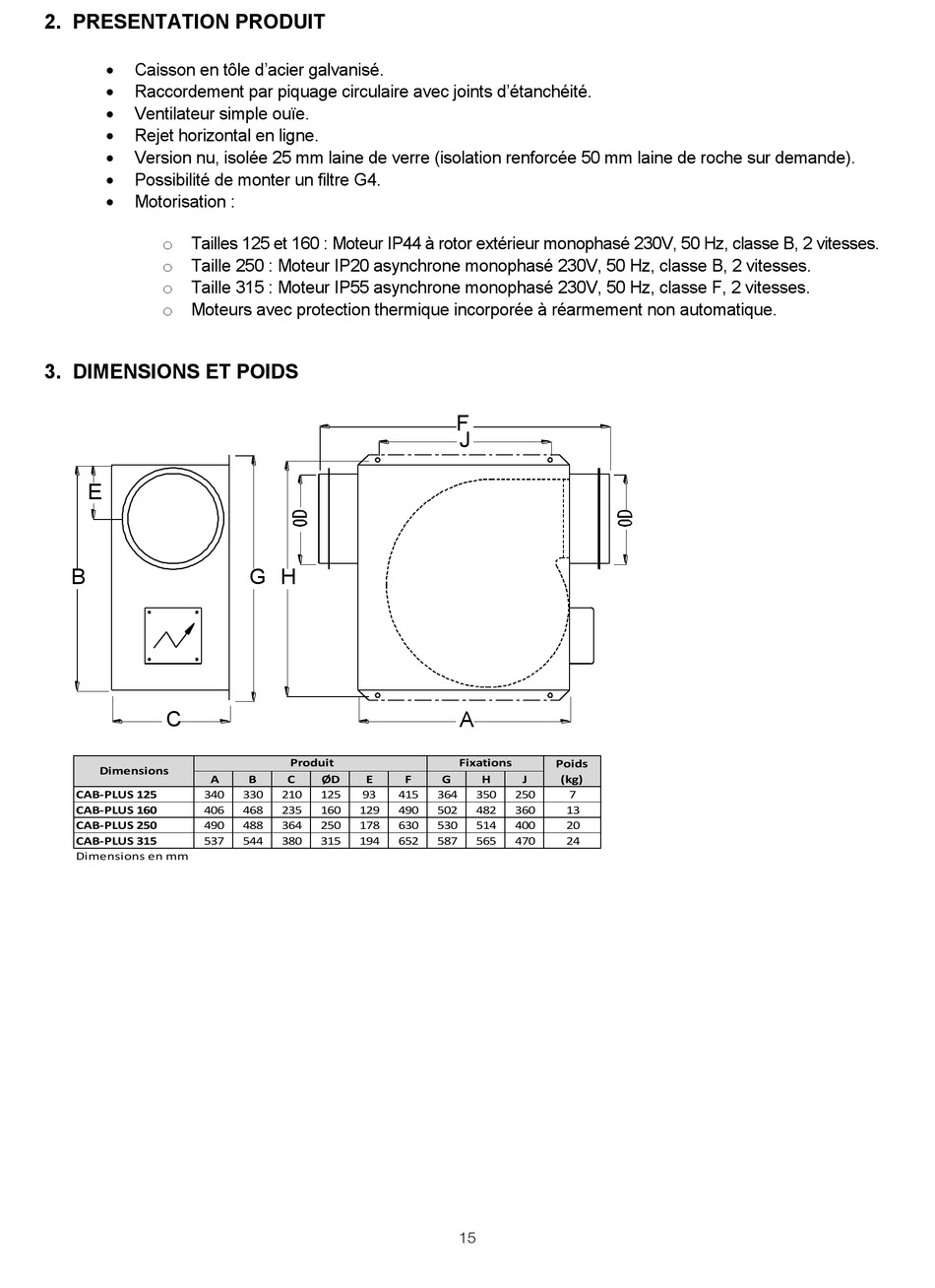

2. PRESENTATION PRODUIT

 Caisson en tôle d'acier galvanisé.
 Raccordement par piquage circulaire avec joints d'étanchéité.
 Ventilateur simple ouïe.
 Rejet horizontal en ligne.
 Version nu, isolée 25 mm laine de verre (isolation renforcée 50 mm laine de roche sur demande).
 Possibilité de monter un filtre G4.
 Motorisation :
o Tailles 125 et 160 : Moteur IP44 à rotor extérieur monophasé 230V, 50 Hz, classe B, 2 vitesses.
o Taille 250 : Moteur IP20 asynchrone monophasé 230V, 50 Hz, classe B, 2 vitesses.
o Taille 315 : Moteur IP55 asynchrone monophasé 230V, 50 Hz, classe F, 2 vitesses.
o Moteurs avec protection thermique incorporée à réarmement non automatique.

3. DIMENSIONS ET POIDS

E
B
C
Dimensions
CAB-PLUS 125 340
CAB-PLUS 160 406
CAB-PLUS 250 490
CAB-PLUS 315 537
Dimensions en mm
G H
Produit
A B C ØD E
330 210 125 93
468 235 160 129
488 364 250 178
544 380 315 194
F
J
A
Fixations
Poids
F G H J (kg)
415 364 350 250
490 502 482 360
630 530 514 400
652 587 565 470
15
7
13
20
24
