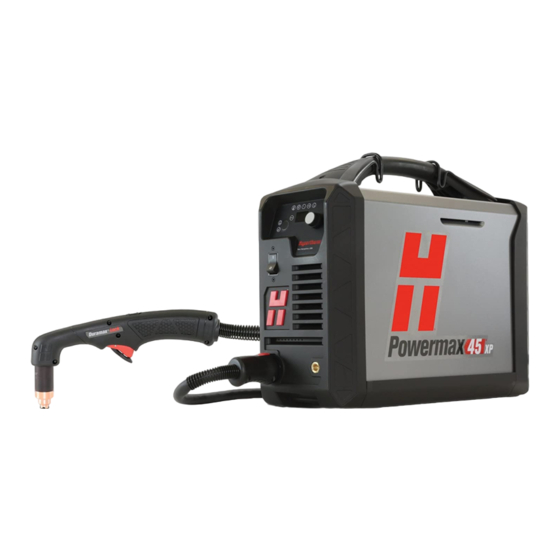

Hypertherm Powermax45 XP Field Service Bulletin

Port with voltage divider board

Hide thumbs Also See for Powermax45 XP:

Operator's manual (174 pages)

Service manual (149 pages)

Field service bulletin (30 pages)

page of 30

/ 30
Bookmarks

Available languages

Quick Links

Download this manual See also: Service Manual, Operator's Manual

Powermax45 XP

Port with Voltage Divider Board

Powermax45 XP

avec panneau diviseur de tension

Field Service Bulletin

Bulletin de service sur le terrain

809940 | Revision 1 | September 2018

| Révision 1 | Septembre 2018

Machine Interface (CPC)

Port d'interface de machine

Need help?

Do you have a question about the Powermax45 XP and is the answer not in the manual?

Questions and answers

Summary of Contents for Hypertherm Powermax45 XP

Page 1 Powermax45 XP ® Machine Interface (CPC) Port with Voltage Divider Board Powermax45 XP ® Port d’interface de machine avec panneau diviseur de tension Field Service Bulletin Bulletin de service sur le terrain 809940 | Revision 1 | September 2018 | Révision 1 | Septembre 2018...
Page 2 (Technical Service Email) © 2018 Hypertherm Inc. All rights reserved. Tous droits réservés. Powermax and Hypertherm are trademarks of Hypertherm, Inc. and may be registered in the United States and/or other countries. All other trademarks are the property of their respective holders.
Page 3  ® Assorted TORX drivers  ® 428653 Kit contents Part number Description Quantity 075534 Plastite #6 X 5/16 pan head screw 223476 Machine interface (CPC) port with voltage divider board 074391 Cable holder Powermax45 XP Field Service Bulletin 809940...
Page 4 Figure 1 – Machine interface (CPC) port with cables and voltage divider board Machine interface (CPC) port Main power board 2-pin connector (J17) Ground wire Screws (2) Voltage divider board Voltage divider board wire Main power board 4-pin connector (J21) Cable holders (2) 809940 Field Service Bulletin Powermax45 XP...
Page 5  Gently tilt the tops of the front and rear panels away from the power supply to pull the handle out. 4. Lift the cover off the power supply. Powermax45 XP Field Service Bulletin 809940...
Page 6 6. Lift the component barrier off the power supply. 7. Disconnect the front and rear panels. Use a blade screwdriver to push in the 2 tabs at the bottom of the panel until the panel disconnects from the base. 809940 Field Service Bulletin Powermax45 XP...
Page 7 3. Push-to-disconnect the looped gas supply hose from the air filter. 4. Move the ground clip off the end panel.  Keep the ground wire connected to the ground clip. Powermax45 XP Field Service Bulletin 809940...
Page 8 Electrical interference can occur when the cable holders are put too low. 5. Bond the other cable holder to the center panel on the right side of the warning sticker. 809940 Field Service Bulletin Powermax45 XP...
Page 9 Rotate the ground wire terminals on the stud so that each wire points in a different direction. 6. Put the voltage divider board wire through the center panel pass-through that is labeled CPC Powermax45 XP Field Service Bulletin 809940...
Page 10 The voltage divider board clicks when the board is securely in place. 9. Put the 2-pin connector wire from the voltage divider board through the power switch grommet and center panel pass-through 809940 Field Service Bulletin Powermax45 XP...
Page 11 Make sure that the 4-pin connector cable is perpendicular to the wires that are from the center grommet. To decrease the risk of electrical interference, keep to a minimum the amount of the connector cable that is parallel to the other wires. Powermax45 XP Field Service Bulletin 809940...
Page 12 Machine Interface (CPC) Port with Voltage Divider Board 11. Connect the 4-pin connector to the power board at J21 12. Connect the 2-pin connector to the power board at J17 809940 Field Service Bulletin Powermax45 XP...
Page 13 1. Locate the voltage divider DIP switches on the fan side of the power supply. Figure 2 – Factory default setting (50:1) 2. Set the DIP switches to one of the following settings: 20:1 21.1:1 30:1 40:1 50:1 Powermax45 XP Field Service Bulletin 809940...
Page 14 8. Put the ground clip into position to align with the screw from the handle.  Make sure that the ground clip is put on correctly. The ground wire should not be above the ground clip. 809940 Field Service Bulletin Powermax45 XP...
Page 15 5. Install the 2 screws that attach the bottom of the front and rear panels. 6. Install the 2 screws that attach the cover and handle. 7. Connect the gas supply and the power cord. Powermax45 XP Field Service Bulletin 809940...
Page 16 Machine Interface (CPC) Port with Voltage Divider Board 809940 Field Service Bulletin Powermax45 XP...
Page 17: Outils Et Matériel Requis
Contenu du kit 428653 Numéro de Description Quantité référence 075534 Vis à tête cylindrique bombée Plastite n° 6 x 5/16 223476 Port d’interface de machine avec panneau diviseur de tension 074391 Serre-câble Powermax45 XP Bulletin de service sur le terrain 809940...
Page 18 (J17) Fil de terre Vis (2) Circuit du diviseur de tension Câble du circuit imprimé diviseur de tension Connecteur à 4 broches du circuit imprimé d’alimentation principal (J21) Serre-câbles (2) 809940 Bulletin de service sur le terrain Powermax45 XP...
Page 19  Éloigner délicatement la partie supérieure des panneaux avant et arrière de la source de courant pour soulever et retirer la poignée 4. Soulever le couvercle de la source de courant. Powermax45 XP Bulletin de service sur le terrain 809940...
Page 20 6. Soulever la barrière des composants de la source de courant. 7. Enlever les panneaux avant et arrière. À l’aide d’un tournevis plat, écarter les 2 languettes situées au bas du panneau jusqu’à ce que ce dernier se détache du socle. 809940 Bulletin de service sur le terrain Powermax45 XP...
Page 21 à air. 4. Retirer la borne de mise à la terre du panneau d’extrémité.  Laisser le fil de mise à la terre branché à la borne de mise à la terre. Powermax45 XP Bulletin de service sur le terrain 809940...
Page 22 1,6 mm (1/16 po) du bord supérieur du panneau central. De l’interférence électrique peut se produire si les serre-câbles sont placés trop bas. 5. Coller l’autre serre-câble sur le panneau central, du côté droit de l’autocollant d’avertissement. 809940 Bulletin de service sur le terrain Powermax45 XP...
Page 23 à la terre sont reliés à la borne de masse. Faire pivoter les connexions des fils de terre sur la borne de telle sorte que chaque câble soit orienté dans une direction différente. Powermax45 XP Bulletin de service sur le terrain 809940...
Page 24 9. Faire passer le fil du connecteur à 2 broches provenant du circuit imprimé du diviseur de tension à travers le passe-câble de l’interrupteur d’alimentation et à travers le passe-câble du panneau central 809940 Bulletin de service sur le terrain Powermax45 XP...
Page 25 S’assurer que le câble du connecteur à 4 broches est perpendiculaire aux fils qui émergent du passe-fil au centre. Afin de réduire le risque d’interférence électrique, garder à un minimum la longueur du câble du connecteur qui est parallèle aux autres fils. Powermax45 XP Bulletin de service sur le terrain 809940...
Page 26 Port d’interface de machine avec panneau diviseur de tension 11. Brancher le connecteur à 4 broches au circuit imprimé d’alimentation à l’emplacement J21 12. Brancher le connecteur à 2 broches au circuit imprimé d’alimentation à l’emplacement J17 809940 Bulletin de service sur le terrain Powermax45 XP...
Page 27 1. Localiser les commutateurs DIP du diviseur de tension sur le côté ventilateur de la source de courant. Figure 2 – Réglages d’usine par défaut (50:1) 2. Régler les commutateurs DIP à l’un des réglages suivants : 20:1 21,1:1 30:1 40:1 50:1 Powermax45 XP Bulletin de service sur le terrain 809940...
Page 28 S’assurer que la borne de mise à la terre est placée correctement. Le fil de mise à la terre ne doit pas se trouver au-dessus de la borne de mise à la terre. 809940 Bulletin de service sur le terrain Powermax45 XP...
Page 29 5. Mettre en place les 2 vis qui maintiennent la partie inférieure des panneaux avant et arrière. 6. Mettre en place les 2 vis qui maintiennent le couvercle et la poignée. 7. Brancher l’alimentation en gaz et le cordon d’alimentation électrique. Powermax45 XP Bulletin de service sur le terrain 809940...
Page 30 Port d’interface de machine avec panneau diviseur de tension 809940 Bulletin de service sur le terrain Powermax45 XP...
