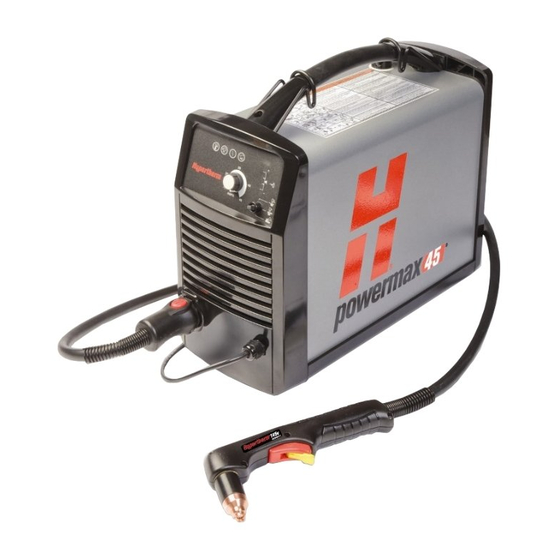

Hypertherm Powermax45 Field Service Bulletin
Plastic base replacement
Hide thumbs
Also See for Powermax45:
- Operator's manual (174 pages) ,
- Service manual (149 pages) ,
- Field service bulletin (30 pages)
Related Manuals for Hypertherm Powermax45
Summary of Contents for Hypertherm Powermax45
- Page 1 Powermax45 ® Plastic Base Replacement Remplacement de la base en plastique ® du Powermax45 Field Service Bulletin Bulletin de service sur le terrain 805830 | Revision 1 | December 2016 | Révision 1 | Decembre 2016...
- Page 2 One of Hypertherm’s long-standing core values is a focus on minimizing our impact on the environment. Doing so is critical to our, and our customers’, success. We are always striving to become better environmental stewards; it is a process we care deeply about.
-
Page 3: Electric Shock Can Kill
228258 Kit contents Part number Description Quantity 001983 Plastic base for Powermax45 075711 Machine screw: M4 x 12 Data plate label (preapplied to base) that is specific to the power supply configuration: 110648 • 200 – 240 V CSA data plate 110662 •... - Page 4 3. Remove the component barrier that protects the power board. 4. Disconnect the filter drain hose from the drainage fitting on the plastic base. Make sure you reconnect the filter drain hose when you reassemble the unit. 805830 Field Service Bulletin Powermax45...
- Page 5 7. Remove the 6 screws from the plastic base that hold the magnetics assembly in place and discard them. Remove the plastic base and discard it. Powermax45 Field Service Bulletin 805830...
- Page 6 Install the new plastic base and reassemble the power supply 1. Verify that the serial number on the old base matches the serial number on the new base. Contact Hypertherm if the serial numbers do not match. The serial number can be found on the data plate label.
-
Page 7: Outils Et Matériaux Nécessaires
Se reporter au Manuel de sécurité et de conformité (80996C) pour des mesures de sécurité supplémentaires. Objet Ce bulletin de service sur le terrain donne la description des étapes nécessaires pour remplacer la base en plastique sur le Powermax45. Outils et matériaux nécessaires Tournevis Phillips et TORX assortis ... - Page 8 3. Déposer la barrière du composant qui protège le CI d’alimentation. 4. Débrancher le tuyau de vidange du filtre du raccord sur la base en plastique. S’assurer de bien rebrancher le tuyau de vidange du filtre quand on remonte l’appareil. 805830 Bulletin de service sur le terrain Powermax45...
- Page 9 7. Desserrer les 6 vis de la base en plastique qui maintient le sous-ensemble magnétique et les mettre au rebut. Déposer la base en plastique et la mettre au rebut. Powermax45 Bulletin de service sur le terrain 805830...
- Page 10 Installer la base en plastique neuve et remonter la source de courant 1. Vérifier si le numéro de série inscrit sur l’ancien socle correspond à celui du nouveau. Contacter Hypertherm si les numéros de série ne correspondent pas. Le numéro de série se trouve sur l’étiquette de plaque signalétique.
