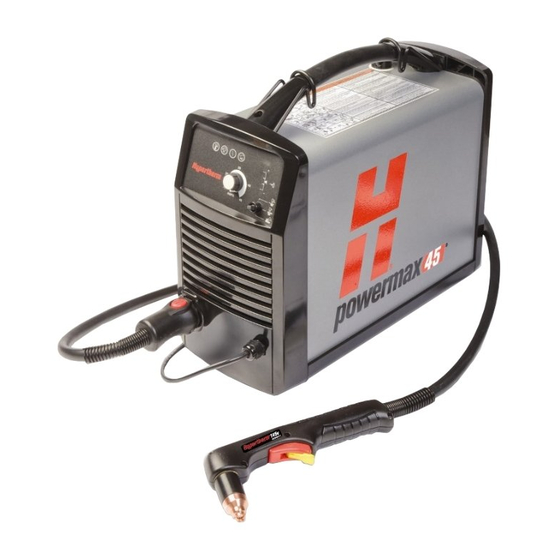

Hypertherm Powermax45 Field Service Bulletin

Snubber resistor replacement kit
Hide thumbs Also See for Powermax45:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
®
Powermax45
and Powermax45 XP
Snubber Resistor
Replacement Kit
Kit de remplacement de transistor
à effet de champ du Powermax45 et
Powermax45 XP
Field Service Bulletin
Bulletin de service sur le terrain
807990 – Revision 1 –September 2016
Révision 1 – Septembre 2016

Advertisement

loading
Need help?

Need help?

Do you have a question about the Powermax45 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hypertherm Powermax45

Summary of Contents for Hypertherm Powermax45

  • Page 1 Powermax45 and Powermax45 XP Snubber Resistor Replacement Kit Kit de remplacement de transistor à effet de champ du Powermax45 et Powermax45 XP Field Service Bulletin Bulletin de service sur le terrain 807990 – Revision 1 –September 2016 Révision 1 – Septembre 2016...
  • Page 2 HTIndia.info@hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com © 2013 Hypertherm, Inc. All rights reserved. Powermax and Hypertherm are trademarks of Hypertherm, Inc. and may be registered in the United States and/or other countries. All other trademarks are the property of their respective holders.

  • Page 3: Tools And Materials Needed

    Powermax45 systems: This Field Service Bulletin (FSB) describes the procedure for replacing the snubber resistors on a Powermax45. Powermax45 XP systems: Complete instructions for installing this repair kit are included in the Powermax45 XP (809230) Service Manual. To download the Service Manual, go to www.hypertherm.com...
  • Page 4 Powermax45/45 XP Snubber Resistor Replacement Kit Remove the power supply cover and component barrier 1. Turn OFF the power, disconnect the power Figure 1 – Removing the screws from the handle cord, and disconnect the gas supply. 2. Remove the 2 screws from the handle on the top of the power supply, as shown in Figure 1.
  • Page 5 Powermax45/45 XP Snubber Resistor Replacement Kit 9. Remove the screw at J1 that secures the white wire and the screw at J2 that secures the black wire from the ON/OFF switch to the power board. 10. Stand up the unit again. Tuck out of the way all the wires that you detached.
  • Page 6 Powermax45/45 XP Snubber Resistor Replacement Kit Figure 3 – Older 200–240 V CSA and 230 V CE power board J3, J4, J5 Retaining screw Retaining screw ON/OFF IGBT attachment switch wires screws (3) Ribbon cable (J7) Heat sink assembly screw...
  • Page 7 Powermax45/45 XP Snubber Resistor Replacement Kit Remove the power board (400 V CE and 480 V CSA) The following procedure applies to 400 V CE and 480 V CSA power boards. Please refer to Figure 4 on page 5 and Figure 5 on page 6 when performing this procedure.
  • Page 8 Powermax45/45 XP Snubber Resistor Replacement Kit Figure 5 – Older 400 V CE power board J4, J5, J6 Retaining screw Retaining screw ON/OFF IGBT attachment switch wires screws (2) Ribbon cable (J8) Heat sink assembly screw Heat sink assembly J3 J2...
  • Page 9 Powermax45/45 XP Snubber Resistor Replacement Kit Replace the snubber resistors Refer to Figure 6 on page 8 when performing the following procedure. 1. Remove both snubber resistors from the heat sink. Each resistor has 2 mounting screws. Discard both of the snubber resistors.
  • Page 10 Powermax45/45 XP Snubber Resistor Replacement Kit Figure 6 – Powermax45 snubber resistors Heat sink Snubber resistor – 10Ω Mounting screws* (Kit 428065) * Torque all snubber resistor mounting screws to 23.0 kg cm (20 inch-pounds). Powermax45/45 XP Field Service Bulletin 807990...
  • Page 11 Powermax45/45 XP Snubber Resistor Replacement Kit Reinstall the power board (200–240 V CSA and 230 V CE) The following procedure applies to 200–240 V CSA and 230 V CE power boards. Please refer to Figure 2 on page 3 and Figure 3 on page 4 when performing this procedure.
  • Page 12 Powermax45/45 XP Snubber Resistor Replacement Kit Reinstall the power board (400 V CE and 480 V CSA) The following procedure applies to 400 V CE and 480 V CSA power boards. Please refer to Figure 4 on page 5 and Figure 5 on page 6 when performing this procedure.
  • Page 13 Powermax45/45 XP Snubber Resistor Replacement Kit Reinstall the component barrier and power supply cover To protect your power supply, it is important to properly reinstall both the component barrier and the power supply cover when the maintenance is complete: 1. Hold the component barrier so that the Figure 7 –...
  • Page 14 Powermax45/45 XP Snubber Resistor Replacement Kit Powermax45/45 XP Field Service Bulletin 807990...

  • Page 15: Outils Et Matériel Requis

    à effet de champ du Powermax45. Systèmes Powermax45 XP: Les instructions complètes pour l’installation de ce kit de réparation sont incluses dans le Manuel de service du Powermax45 XP (809230). Pour télécharger le Manuel de service, se rendre sur www.hypertherm.com...
  • Page 16 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Retrait du couvercle de la source de courant et de la barrière de composant 1. Couper l’alimentation (OFF), débrancher Figure 1 – Retrait des vis de la poignée le cordon d’alimentation et débrancher...
  • Page 17 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP 8. Si vous utilisez un ancien circuit imprimé 200 – 240 V CSA ou 230 V CE comprenant deux diodes de pont d’entrée (sans petite rainure sous le trou des vis de l’ensemble dissipateur thermique), déposer les trois vis qui fixent les transistors bipolaires à...
  • Page 18 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Figure 3 – Ancien circuit imprimé d’alimentation 200 – 240 V CSA et 230 V CE Fils de J3, J4, J5 l’interrupteur Vis (3) de fixation Vis de fixation...
  • Page 19 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Retrait du circuit imprimé d’alimentation (400 V CE et 480 V CSA) La procédure suivante s’applique aux circuits imprimés d’alimentation 400 V CE et 480 V CSA. Merci de consulter la Figure 4 à...
  • Page 20 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Figure 5 – Ancien circuit imprimé d’alimentation 400 V CE Fils de J4, J5, J6 l’interrupteur Vis de fixation Vis (2) de fixation Vis de fixation ON/OFF du transistor bipolaire (marche/arrêt)
  • Page 21 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Remplacement des transistors à effet de champ Se reporter à la Figure 6 à la page 8 lors de l’exécution de la procédure suivante. 1. Déposer les deux transistors à effet de champ du dissipateur thermique. Chaque transistor possède deux vis de montage.
  • Page 22 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Figure 6 – Transistors à effet de champ du Powermax45 Dissipateur thermique Transistor à effet de champ – 10 Ω Vis de montage* (kit 428065) * Serrer toutes les vis de montage des transistors à effet de champ à un couple de 23,0 kg cm.
  • Page 23 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Réinstallation du circuit imprimé d’alimentation (200 – 240 V CSA et 230 V CE) La procédure suivante s’applique aux circuits imprimés d’alimentation 200 – 240 V CSA et 230 V CE. Se reporter à...
  • Page 24 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Réinstallation du circuit imprimé d’alimentation (400 V CE et 480 V CSA) La procédure suivante s’applique aux circuits imprimés d’alimentation 400 V CE et 480 V CSA. Se reporter à la Figure 4 à...
  • Page 25 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP Remise en place de la barrière de composant et du couvercle de la source de courant Pour protéger votre source de courant, il est important de remettre correctement en place les deux éléments une fois les interventions de maintenance terminées.
  • Page 26 Kit de remplacement de transistor à effet de champ du Powermax45/45 XP a-12 Powermax45/45 XP Bulletin de service sur le terrain 807990...
