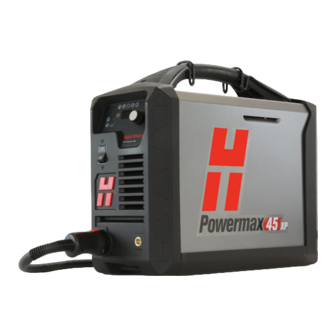

Hypertherm Powermax45 XP Field Service Bulletin
Install the rs-485 serial interface port
Hide thumbs
Also See for Powermax45 XP:
- Operator's manual (174 pages) ,
- Service manual (149 pages) ,
- Field service bulletin (30 pages)
Related Manuals for Hypertherm Powermax45 XP
Summary of Contents for Hypertherm Powermax45 XP
- Page 1 Powermax45 XP ® RS-485 Serial Interface Port Powermax45 XP ® Port d’interface en série RS-485 Field Service Bulletin Bulletin de service sur le terrain 809930 | Revision 0 | March 2017 | Révision 0 | Mars 2017...
- Page 2 One of Hypertherm’s long-standing core values is a focus on minimizing our impact on the environment. Doing so is critical to our, and our customers’, success. We are always striving to become better environmental stewards; it is a process we care deeply about.
-
Page 3: Tools And Materials Needed
Tools and materials needed Assorted Phillips and TORX screwdrivers ® ® 428654 Kit contents Part number Description Quantity 075418 Plastite #4 X 1/4 pan head screw 141109 RS-485 board 229765 RS-485 wire group Powermax45 XP Field Service Bulletin 809930... - Page 4 . You may need to gently pull up on the handle to remove the screws. 3. Gently tilt the tops of the front and rear panels away from the unit to pull the handle out. 809930 Field Service Bulletin Powermax45 XP...
- Page 5 RS-485 Serial Interface Port 4. Slide the cover off. 5. Remove the 2 plastic pins that secure the component barrier to the main power board. Slide the component barrier off. Powermax45 XP Field Service Bulletin 809930...
- Page 6 If any wires get pinched behind the fan, this can not only damage the wires but also prevent the fan from functioning correctly. 809930 Field Service Bulletin Powermax45 XP...
- Page 7 Plug the other end into J1 on the RS-485 board. 7. Attach the rear panel connector using 2 screws. Tighten the screws to 7 kg∙cm (6 inch·pounds). Powermax45 XP Field Service Bulletin 809930...
- Page 8 1. Make sure the ground clip is connected to the ground wire. The clip should be set in place to accept the screw from the handle. 2. Make sure the component barrier is in place and secured to the main power board with 2 plastic pins. 809930 Field Service Bulletin Powermax45 XP...
- Page 9 6. Install the 2 screws that attach the cover and handle. Tighten to 23 kg∙cm (20 inch·pounds). 7. Reconnect the gas supply and the power cord. Powermax45 XP Field Service Bulletin 809930...
- Page 10 RS-485 Serial Interface Port 809930 Field Service Bulletin Powermax45 XP...
-
Page 11: Outils Et Matériel Requis
® Contenu du kit 428654 Numéro de référence Description Quantité 075418 Vis à tête cylindrique bombée Plastite n° 4 x 1/4 141109 Circuit imprimé RS-485 229765 Groupe de câbles du RS-485 Powermax45 XP Bulletin de service sur le terrain 809930... - Page 12 . Vous pourriez devoir tirer délicatement sur la poignée pour extraire les vis. 3. Éloigner délicatement la partie supérieure des panneaux avant et arrière de l’unité principale pour retirer la poignée 809930 Bulletin de service sur le terrain Powermax45 XP...
- Page 13 4. Retirer le couvercle en le faisant glisser. 5. Retirer les 2 goupilles en plastique qui fixent la barrière du composant au circuit imprimé d’alimentation principal. Retirer la barrière de composant en la faisant glisser. Powermax45 XP Bulletin de service sur le terrain 809930...
- Page 14 Il en résulterait le pincement du câble par le ventilateur. Si des fils se coincent derrière le ventilateur, il peut en résulter non seulement un endommagement de ceux-ci, mais également l’impossibilité pour le ventilateur de tourner correctement. 809930 Bulletin de service sur le terrain Powermax45 XP...
- Page 15 J1 sur le circuit imprimé RS-485. 7. Fixer le connecteur du panneau arrière à l’aide de 2 vis. Serrer les vis en appliquant un couple de serrage de 7 kg∙cm. Powermax45 XP Bulletin de service sur le terrain 809930...
- Page 16 être en place pour permettre l’insertion des vis de la poignée. 2. S’assurer que la barrière de composant est bien en place et qu’elle est fixée au circuit imprimé d’alimentation principal par 2 goupilles en plastique. 809930 Bulletin de service sur le terrain Powermax45 XP...
- Page 17 6. Mettre en place les 2 vis qui maintiennent le couvercle et la poignée. Appliquer une force de serrage de 23 kg∙cm. 7. Rebrancher l’alimentation en gaz et le cordon d’alimentation électrique. Powermax45 XP Bulletin de service sur le terrain 809930...
- Page 18 Port d’interface en série RS-485 809930 Bulletin de service sur le terrain Powermax45 XP...
