Siko MS500H Translation Of The Original Installation Instructions
  1. Manuals
  2. Brands
  3. Siko Manuals
  4. Accessories
  5. MS500H
  6. Translation of the original installation instructions

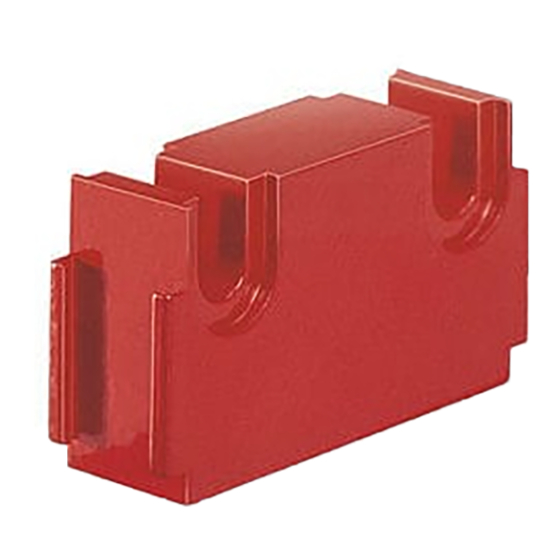

Siko MS500H Translation Of The Original Installation Instructions

Magnetic sensor
Hide thumbs Also See for MS500H:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MS500H
Magnetsensor
Originalmontageanleitung
Magnetic sensor
Translation of the Original Installation Instructions
118/18
Deutsch
Seite 2
English
page 13

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MS500H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siko MS500H

Summary of Contents for Siko MS500H

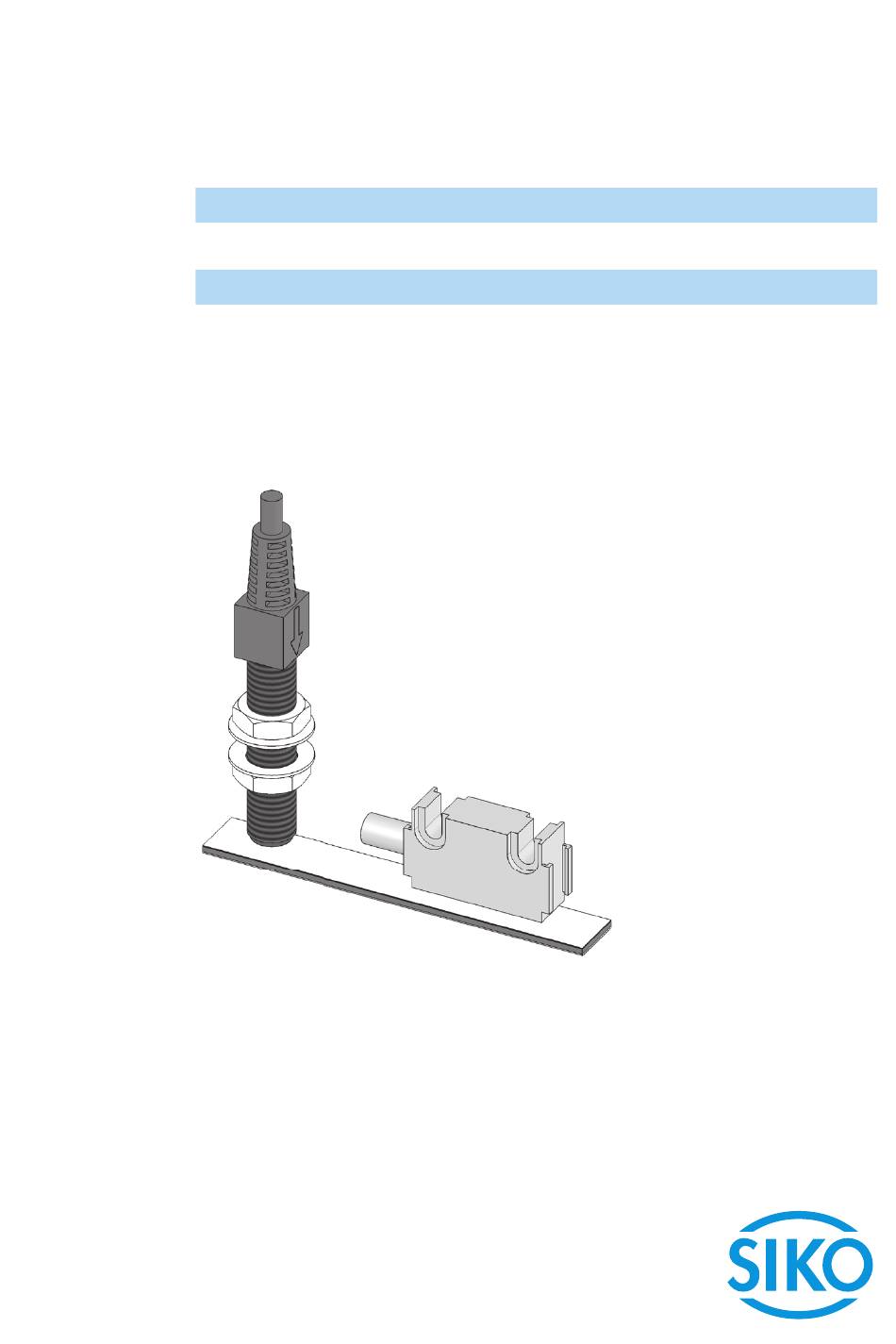

  • Page 1 MS500H Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 13 118/18...

  • Page 2: Table Of Contents

    3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 8: Montage Magnetsensor

     aktive Seite Magnetband zulässige Abweichung Band/ Sensor 0.1 ... 2 mm <1° <3° maximale Fluchtungsfehler zulässige Abweichung Mitte Band/Sensor ±2 mm   Abb. 7: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 9: Elektrische Installation

    Dieser Magnetsensor ist vorbereitet zum Anschluss an eine SIKO-Messan- ACHTUNG zeige MA503/2, MA504/1 oder SIKO-Positionsanzeige AP04S, AP10S. Der Sensoranschluss darf nicht verändert werden (z. B. durch Kabelverlänge- rungen). MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 10: Inbetriebnahme

    • Vor Montage ist der Magnetsensor auf Transportschäden zu untersu- chen. Beschädigte Magnetsensoren nicht einbauen. Wartung Bei korrektem Einbau nach Kapitel ist der Magnetsensor wartungsfrei. Oberfläche des Magnetbandes bei starker Verschmutzung gelegentlich mit einem weichen Lappen reinigen. MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...

  • Page 11: Technische Daten

    8-polig, 1x Stift (E16) M8-Steckverbinder 6-polig, 1x Stift (E15) Flachstecker 7-polig, 1x Buchse (E17) Systemdaten Ergänzung Pollänge 5 mm Systemgenauigkeit abhängig von Folgeelektronik Wiederholgenauigkeit abhängig von Folgeelektronik Verfahrgeschwindigkeit abhängig von Folgeelektronik MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...
  • Page 12 -20 … 70 °C relative Luftfeuchtigkeit 100 % Betauung zulässig (Sensorkopf) Schutzart IP67 EN 60529 (Sensorkopf) Schockfestigkeit 2000 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 200 m/s , 50 Hz … 2 kHz EN 60068-2-6 MS500H · Datum 27.04.2018 · Art. Nr. 85289 · Änd. Stand 118/18...
  • Page 13 4.1 Mechanical mounting 4.2 Mounting the magnetic tape 4.3 Mounting the magnetic sensor 4.4 Electrical installation 5 Commissioning 6 Trouble shooting 7 Transport, Storage, Maintenance and Disposal 8 Technical data MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 14: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 15: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movable parts as for example sensor. ` Install protective facilities to prevent people from getting access. MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 16: Identification

    NOTICE ` The tolerances and distance dimensions must be observed over the whole measurement length. Exemplary sensor figures are valid for all sensor types unless described NOTICE separately. MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 17: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...
  • Page 18 Fig. 2: Magnetic tape Fig. 3: Magnetic tape screwed beveled on the front Fig. 4: Magnetic tape screwed Fig. 5: Magnetic tape in groove from top MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 19: Mounting The Magnetic Sensor

    Admissible deviation of tape/sensor 0.1 ... 2 mm <1° <3° Maximum alignment error Admissable deviation middle of tape/sensor ±2 mm   Fig. 7: Assemblage sensor / magnetic tape, gap measure, tolerances MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 20: Electrical Installation

    This magnetic sensor is been prepared for connection to SIKO electronic NOTICE display MA503/2, MA504/1 or SIKO-Electronic position indicator AP04S, AP10S. No modification of the sensor connection (e. g. cable modification) is permitted. MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 21: Commissioning

    With correct installation according to chapter the magnetic sensor requires no maintenance. Clean the surface of the magnetic tape with soft cloth from time to time if it is very dirty. MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...

  • Page 22: Technical Data

    8-pole, 1x pin (E16) M8 plug connector 6-pole, 1x pin (E15) flat connector 7-pole, 1x socket (E17) System data Additional information Pole length 5 mm System accuracy depending on downstream electronic unit MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...
  • Page 23 (sen- sor head) Protection category IP67 EN 60529 (sensor head) Shock resistance 2000 m/s , 11 ms EN 60068-2-27 Vibration resistance 200 m/s , 50 Hz … 2 kHz EN 60068-2-6 MS500H · Date 27.04.2018 · Art. No. 85289 · Mod. status 118/18...
  • Page 24 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
