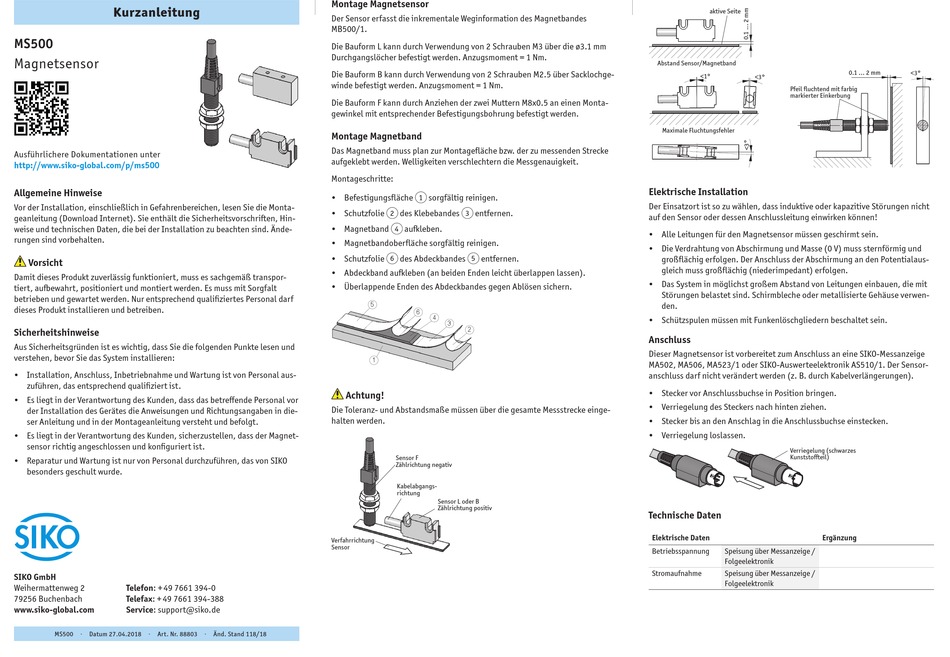

Kurzanleitung

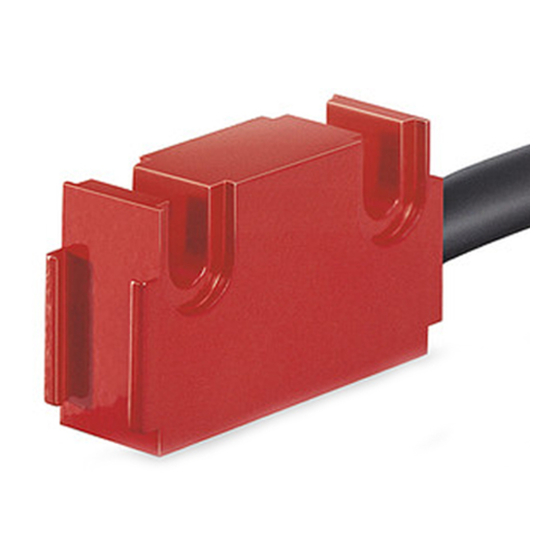

MS500
Magnetsensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ms500
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Magnet-
sensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
MS500 · Datum 27.04.2018 · Art. Nr. 88803 · Änd. Stand 118/18
Montage Magnetsensor
Der Sensor erfasst die inkrementale Weginformation des Magnetbandes
MB500/1.
Die Bauform L kann durch Verwendung von 2 Schrauben M3 über die ø3.1 mm
Durchgangslöcher befestigt werden. Anzugsmoment = 1 Nm.
Die Bauform B kann durch Verwendung von 2 Schrauben M2.5 über Sacklochge-
winde befestigt werden. Anzugsmoment = 1 Nm.
Die Bauform F kann durch Anziehen der zwei Muttern M8x0.5 an einen Monta-
gewinkel mit entsprechender Befestigungsbohrung befestigt werden.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche 1 sorgfältig reinigen.
• Schutzfolie des Klebebandes entfernen.
2 3
• Magnetband 4 aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie des Abdeckbandes entfernen.
6 5
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.






Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
Sensor F
Zählrichtung negativ
Kabelabgangs-
richtung
Sensor L oder B
Zählrichtung positiv
Verfahrrichtung
Sensor
aktive Seite
Abstand Sensor/Magnetband
<1°
<3°
Pfeil fluchtend mit farbig
markierter Einkerbung
Maximale Fluchtungsfehler
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Magnetsensor müssen geschirmt sein.
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschluss
Dieser Magnetsensor ist vorbereitet zum Anschluss an eine SIKO-Messanzeige
MA502, MA506, MA523/1 oder SIKO-Auswerteelektronik AS510/1. Der Sensor-
anschluss darf nicht verändert werden (z. B. durch Kabelverlängerungen).
• Stecker vor Anschlussbuchse in Position bringen.
• Verriegelung des Steckers nach hinten ziehen.
• Stecker bis an den Anschlag in die Anschlussbuchse einstecken.
• Verriegelung loslassen.
Verriegelung (schwarzes
Kunststoffteil)
Technische Daten
Elektrische Daten Ergänzung
Betriebsspannung Speisung über Messanzeige /
Folgeelektronik
Stromaufnahme Speisung über Messanzeige /
Folgeelektronik
0.1 ... 2 mm <3°

