2

Beschreibung

2.1 Übersicht
Die Drehzahl- und Positionssensoren sind vorgesehen für die berührungslose Messung
von Rotations- oder Längsbewegungen vorwiegend in Maschinen, Getrieben, Motoren
oder Hochgeschwindigkeitsspindeln.

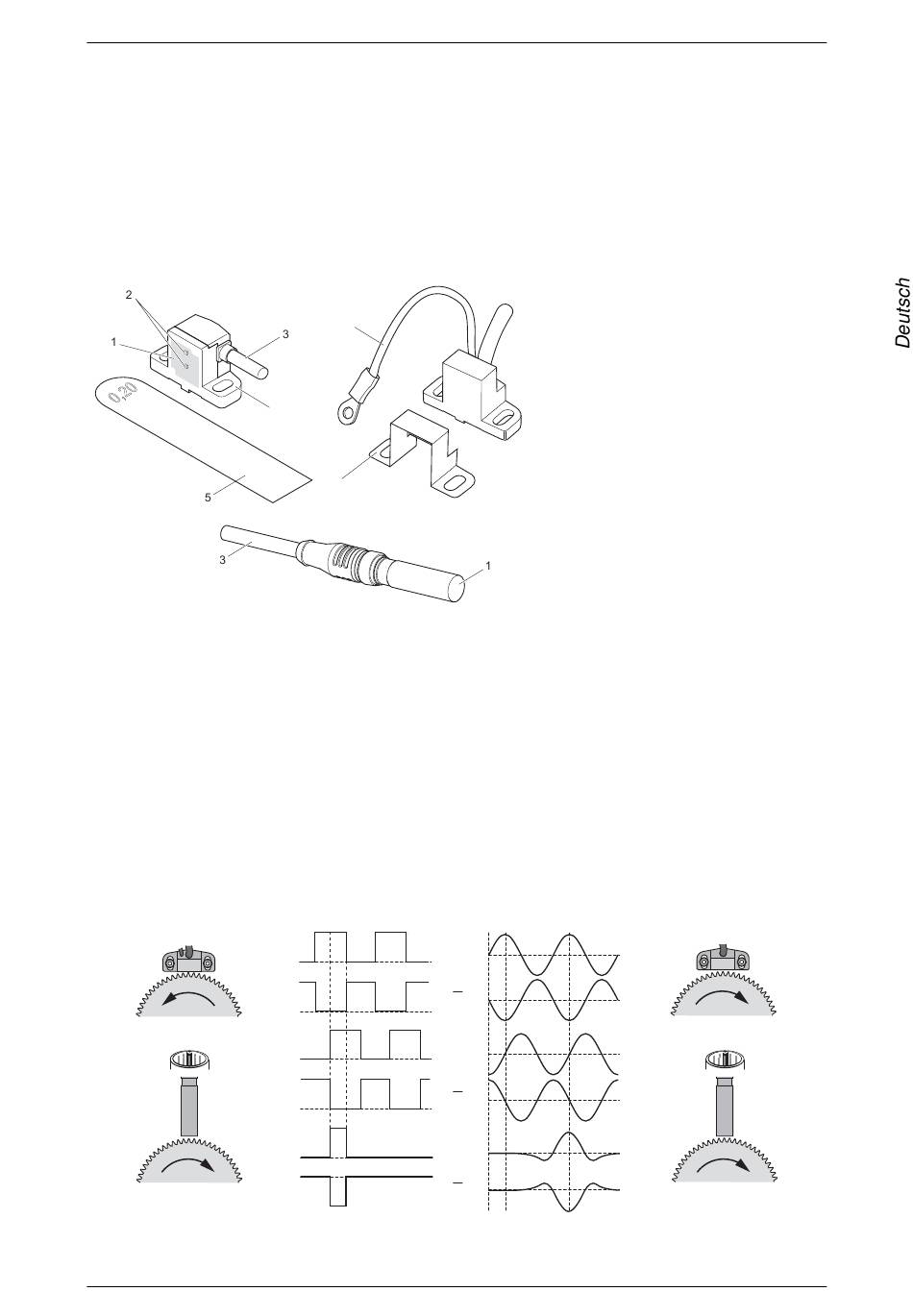

Beispieldarstellung für GEL 2444 (links), GEL 2443 (rechts)
und GEL 2432 (unten)
Die integrierte Elektronik wird über das Anschlusskabel (3) mit Strom versorgt. Das bei
einigen Typen separat ausgeführte Schirmanschlusskabel (7) wird an geeigneter Stelle
auf der Trägerplatte montiert und gewährleistet so eine saubere Erdung. Bei MiniCO-
DERn mit Kunststoffgehäuse muss zur Erhöhung der Störfestigkeit das mitgelieferte
Abschirmblech (6) montiert werden.
Der MiniCODER besitzt ein Magnetfeld, das durch das rotierende Messzahnrad ver-
ändert wird. Die Sensorik erfasst die Magnetfeld-Änderung und die integrierte Elektro-
nik setzt diese in entsprechende Ausgangssignale um.
Drehrichtungsabhängige Signalfolgen
GEL 2432 / 244x
Übersicht
7
4
6
T
1 Messfläche
2 Sensorelemente (unten: Sig-
nalspur, oben: Referenz-
spur)
3 Anschlusskabel
4 Montageflansch
5 Abstandslehre (z. B. 0,2 mm)
6 Abschirmblech (vorbereitet)
7 Schirmanschlusskabel
K
1
1
2
2
N
N
2 Beschreibung
7
