Montage

► Achten Sie darauf, dass die Messfläche nicht mit anderen Gegenständen in
Berührung kommt.
► Berühren Sie Steckerstifte und Anschlussdrähte nur bei geeigneter Körper-Er-
dung, beispielsweise über ein ESD-Armband, um eine Beschädigung der elek-
tronischen Komponenten durch elektrostatische Entladung zu vermeiden.
► Stellen Sie sicher, dass der Luftspalt zwischen Messfläche und Maßverkörpe-
rung nach dem Einbau des MiniCODERs im zulässigen Bereich liegt, um eine
einwandfreie Funktion zu gewährleisten.
► Nehmen Sie den MiniCODER erst unmittelbar vor der Montage aus der
Schaumstoffverpackung.
► GEL 2440: Überprüfen Sie, ob das Messzahnrad die für diesen Typ zugelas-
sene Zähnezahl aufweist: 128, 256, 384 oder 512.
4.1

Vorbereitungen

4.1.1

Aufnahmevorrichtung

GEL 244x
27
± 0.1
0.01 A

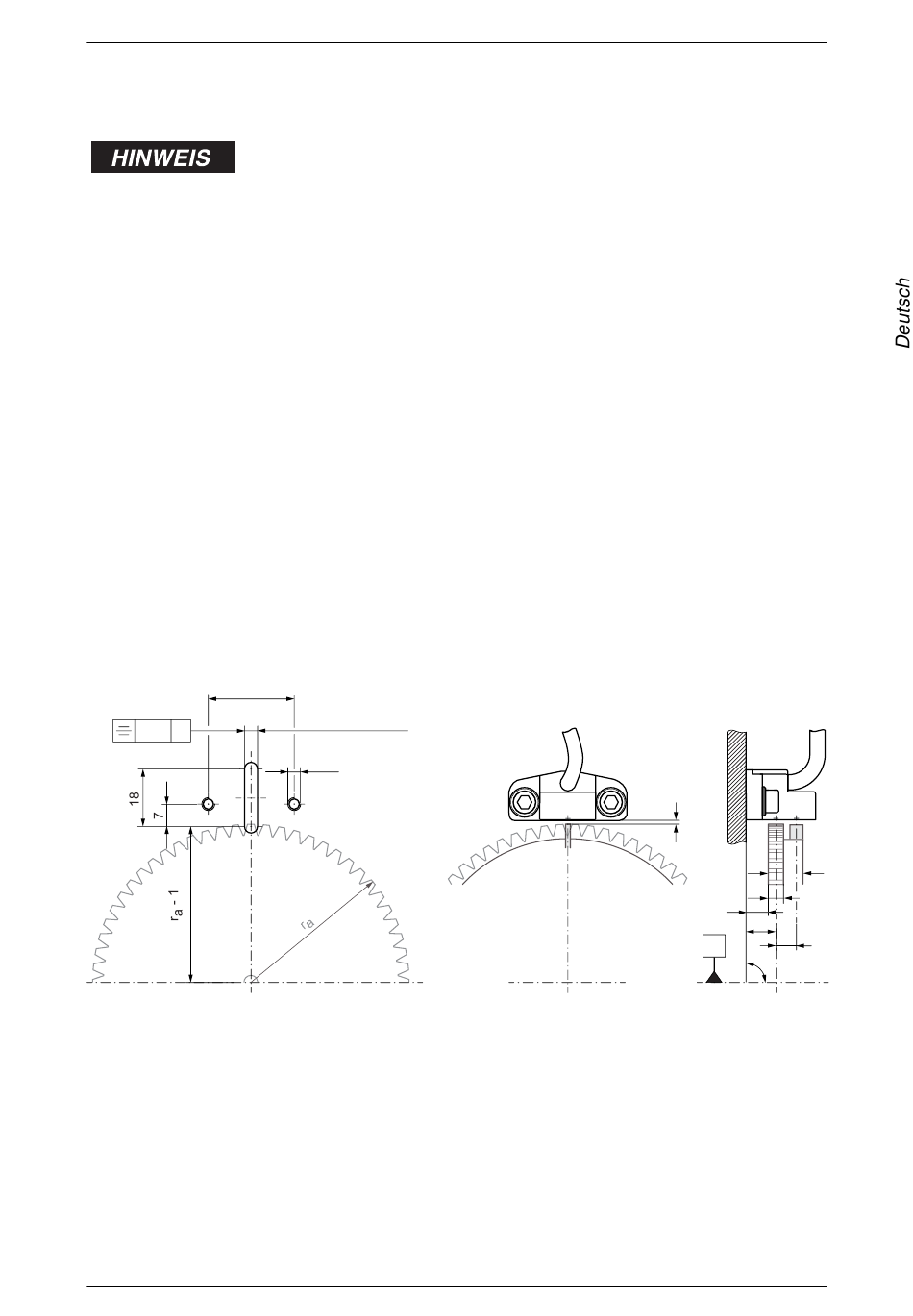

Bohrbild und Einbaumaße für GEL 244x
a Messspurbreite des Zahnrads: ≥ 4 mm
b Abstand Einbaufläche – Zahnrad: abhängig vom Aufbau des Zahnrads (GEL 2443/2444:
meist 7,5 mm, GEL 2440: 6 mm
d Luftspalt: siehe folgende Tabelle
g Messzahnradbreite
m Abstand Einbaufläche – Messspur: 9,5 mm ± 0,5 mm
n Abstand Messspur – Referenzsspur: 6 mm
GEL 2432 / 244x
Vorbereitungen
4 H7 (2 tief/deep)
M 4
4 Montage
d
g
a
b
m
n
A
90°
± 5.7ʹ
