POMPES
PUMPS
BOMBAS
Performante et conçue pour durer
• Pompe auto amorçante avec moteur fermé
et ventilé (IPX5)
• Composants injectés en résine renforcée
insensibles à la corrosion
• Couvercle avec papillons pour fermeture
et ouverture rapide
High-performance equipment designed
to last
• Self-priming pump with closed and ventilated
motor (IPX5)
• Components molded of corrosion-proof reinforced
thermoplastic
• See-thru strainer cover with swing aside hand
knobs
Eficiente y pensada para durar
• Bomba auto-aspirante con motor cerrado
y ventilado (IPX5)
• Componentes inyectados en resina reforzada
insensibles a la corrosión
• Tapa con válvula de mariposa para cierre
y abertura rápidas
1

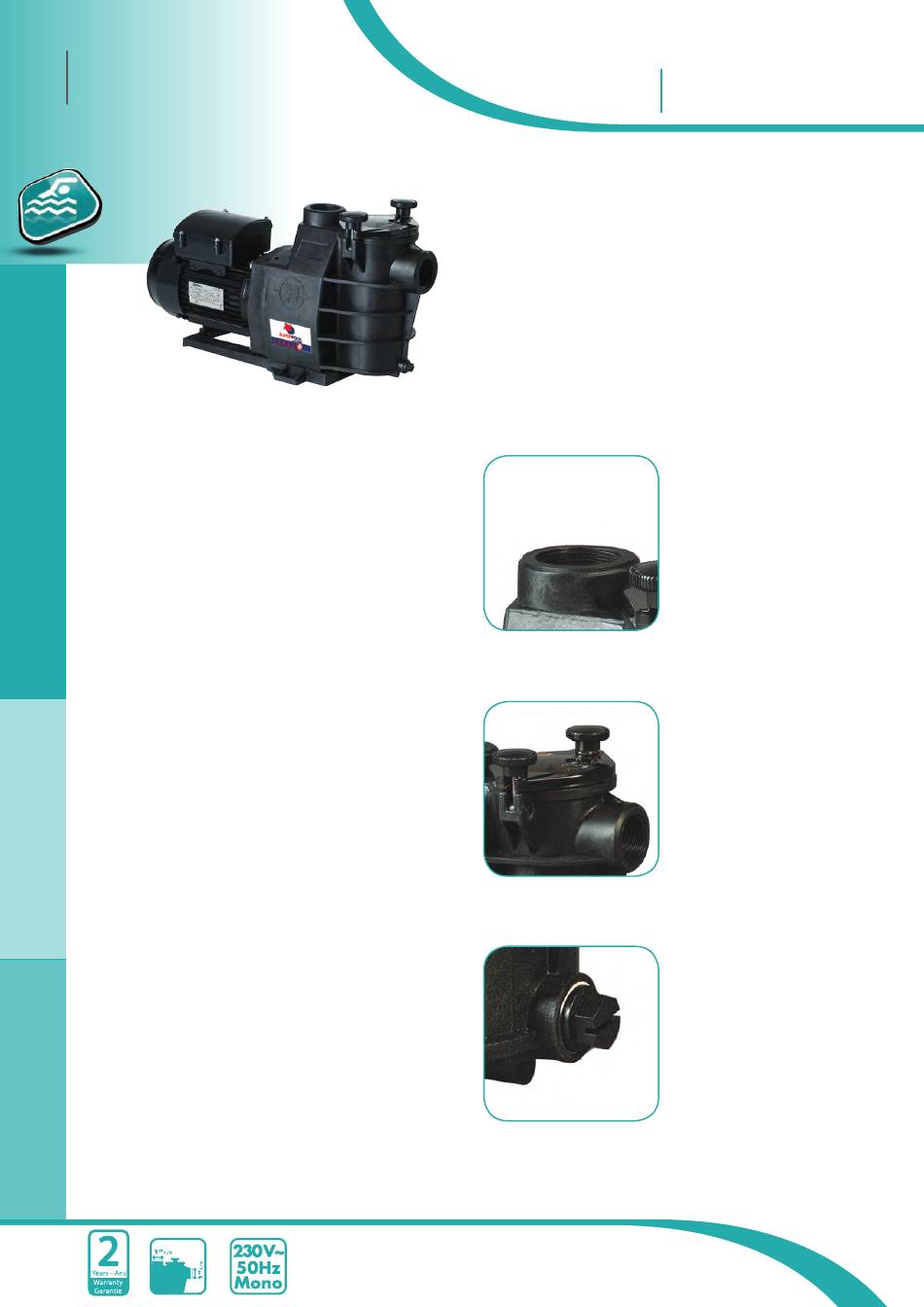

SUPER POOL
Sortie en 1''1/2
In / out 1''1/2
Salida en 1''1/2
Couvercle de préfiltre transparent,
avec papillons
See through strainer cover
Tapa de prefiltro transparente con
válvula de mariposa
Bouchon de vidange facilitant
l'hivernage
Drain plugs for an easy
winterizing
Tapón de vaciado que facilita
la invernación
