aerauliqa QD90 Installation Manual page 8

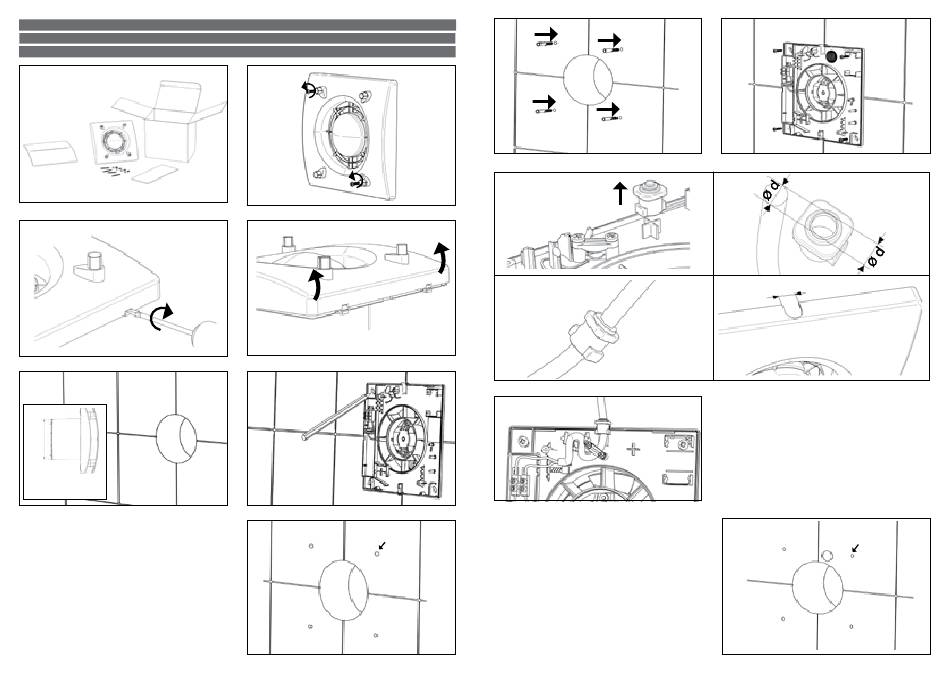

MONTAGGIO E COLLEGAMENTI ELETTRICI - MOUNTING AND ELECTRICAL WIRING - MONTAGE ET
BRANCHEMENTS ELECTRIQUES - MONTAGE UND ELEKTRISCHE ANSCHLÜßE - МОНТАЖ И
ПРОКЛАДКА ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ - MONTAVIMAS IR ELEKTROS LAIDŲ ĮRENGIMAS
3
5
7
QD90= ø90mm
QD100= ø99 mm
QD120= ø119 mm
QD150= ø149 mm
CAVO A PARETE SURFACE CABLE
CÂBLE Á MUR AUFPUTZ-KABEL
PAVIRŠIAUS LAIDAI
ВНЕШНИЙ ПОДВОД КАБЕЛЯ
H03VV-F ; H05VV-F
{
2 X 0,5 ÷ 1,5 mm
2
BASE/STD
3 X 0,5 ÷ 1,5 mm
2
{
3 X 0,5 ÷ 1,5 mm
2
T-HT
4 X 0,5 ÷ 1 mm
2
14
4
6 6
8
4 x ø 5 mm
9A
10A
12A
13A
CAVO SOTTOTRACCIA RECESSED CABLE ENTRY
CÂBLE SOUS GAIN UNTERPUTZ-KABEL
СКРЫТЫЙ ПОДВОД КАБЕЛЯ LENKTA LAIDO JUNGTIS
H03VV-F ; H05VV-F
{
2 X 0,5 ÷ 1,5 mm
2
BASE/STD
3 X 0,5 ÷ 1,5 mm
2
{
3 X 0,5 ÷ 1,5 mm
2
T-HT
4 X 0,5 ÷ 1 mm
2
11A
ø 10mm
4 x ø 5 mm
9B
15
