EX-1182VIS
3. Aufbau & Anschlüsse

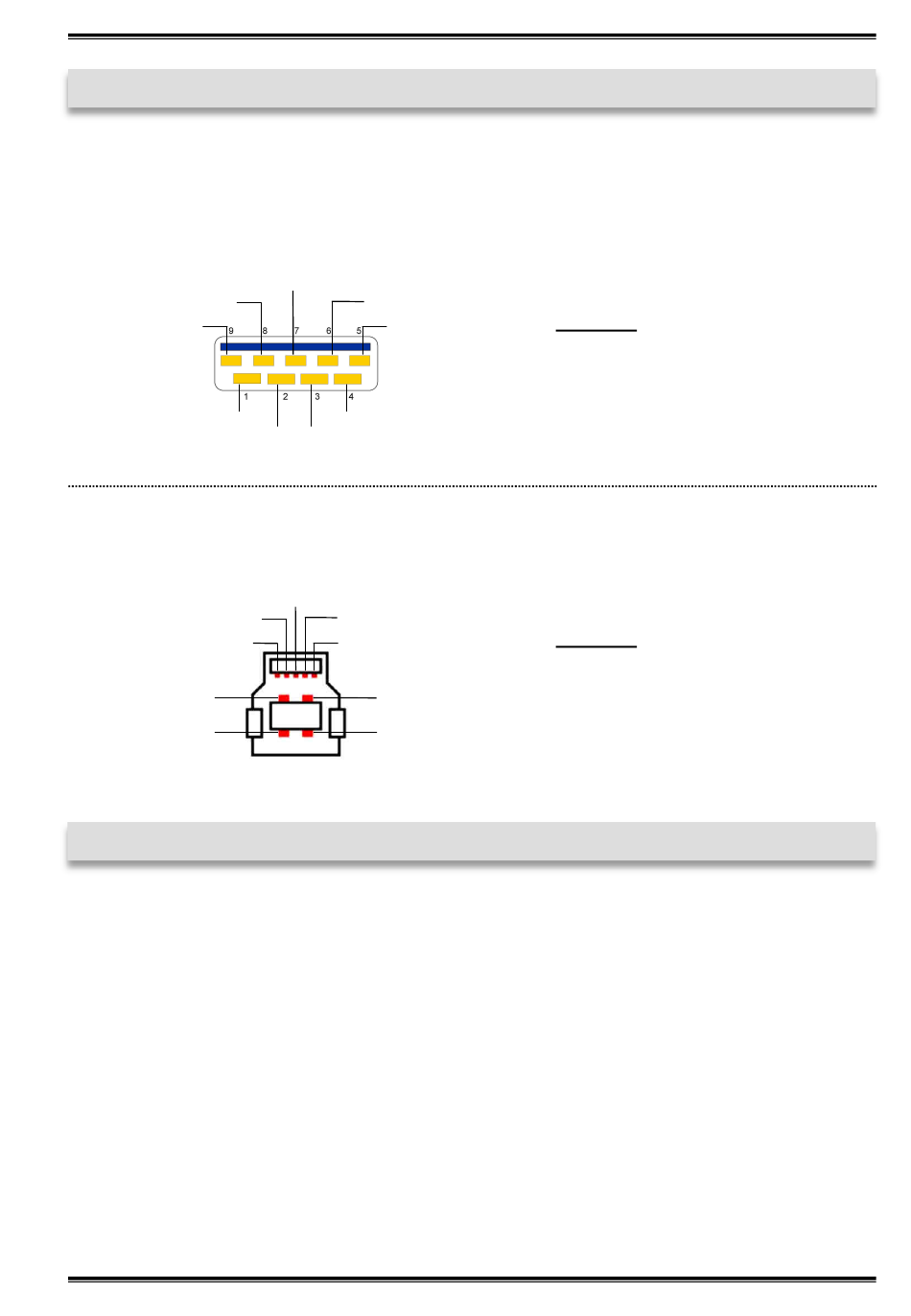

3.2 Anschlüsse
USB 3.1 (Gen1) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1182VIS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.
2. Verbinden Sie jetzt den Stromanschluss des im Lieferumfang enthaltenem Netzteils
mit der 5V Buchse des Hub´s und stecken Sie den Netzstecker des Netzteils in eine
Steckdose.
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
