Beschreibung und Funktionen

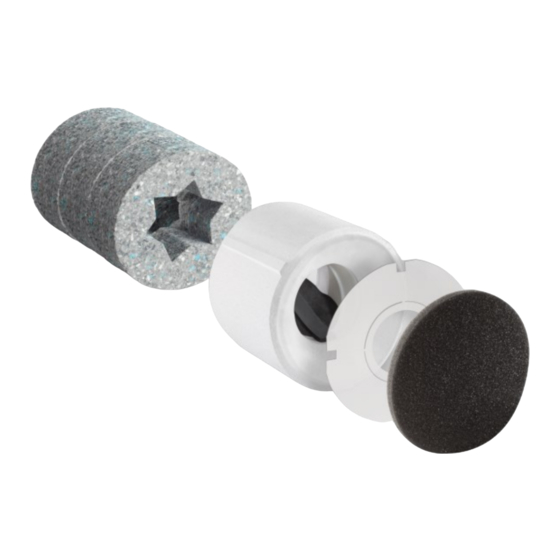

Der Außenwand-Luftdurchlass ALD dient als passive Nachströmung für Wohn- und
Schlafräume. Dieser wird vor allem in Kombination mit den LUNOS Abluftgeräten
der Baureihe Silvento genutzt. Bei eingestelltem Grundlastbetrieb der Ablüfter in
den Funktionsräumen wie Bad und Küche wird ein stetiger Unterdruck ausgebildet
und auf diese Weise über die ALD Frischluft in das Haus transportiert.
Für den ALD verwendet LUNOS jetzt neu einen Mehrkomponentenschaumstoff.
Aufgrund des Herstellungsprozesses lässt sich ein hohes spezifisches Gewicht des
Schaumstoffs und eine Reduktion von eindringendem Lärm über einen weiten Fre-
quenzbereich erzielen. Die serienmäßig drei Vielflächenschallabsorber können
durch weitere Elemente ergänzt werden. Die mitgelieferte Winddrucksicherung
schützt vor unkontrollierter Zugluft.
Mittels einer mitgelieferten Volumenstromblende kann außerdem für jeden Wohn-
Eine nutzerunabhängige Lüftung wird bei normgerechter Planung nach
Der Einschub wird in den Rundkanal 9/R 160 (ø 162 mm) eingesetzt und mit einem
leichten Gefälle nach außen in der Außenwand installiert.
Der elektrische Anschluss entfällt, da der ALD ein passives Zuluftelement ist.
Volumenstrom
ohne Volumenstromblende
Normschallpegeldifferenz
bei einer Wandstärke von 360 mm
Normschallpegeldifferenz
bei einer Wandstärke von 500 mm
Aktivierung der Windrucksicherung
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
DIN1946-6 sichergestellt.
Einbau
Technische Daten
12,5 m³/h bei 2 Pa
18 m³/h bei 4 Pa
25 m³/h bei 8 Pa
50 dB mit 9/IBE, 1/WE
53 dB mit 9/IBE, 1/HWE
58 dB mit 9/IBE, LUNOtherm-S
56 dB mit 9/IBE, 1/WE
57 dB mit 9/IBE, 1/HWE
62 dB mit 9/IBE, LUNOtherm-S
Ohne Volumenstromblende
Volumenstromblende Ø 70 mm
Volumenstromblende Ø 56 mm
Hinweis
Bestellnummer 039 997
E257 12.18
