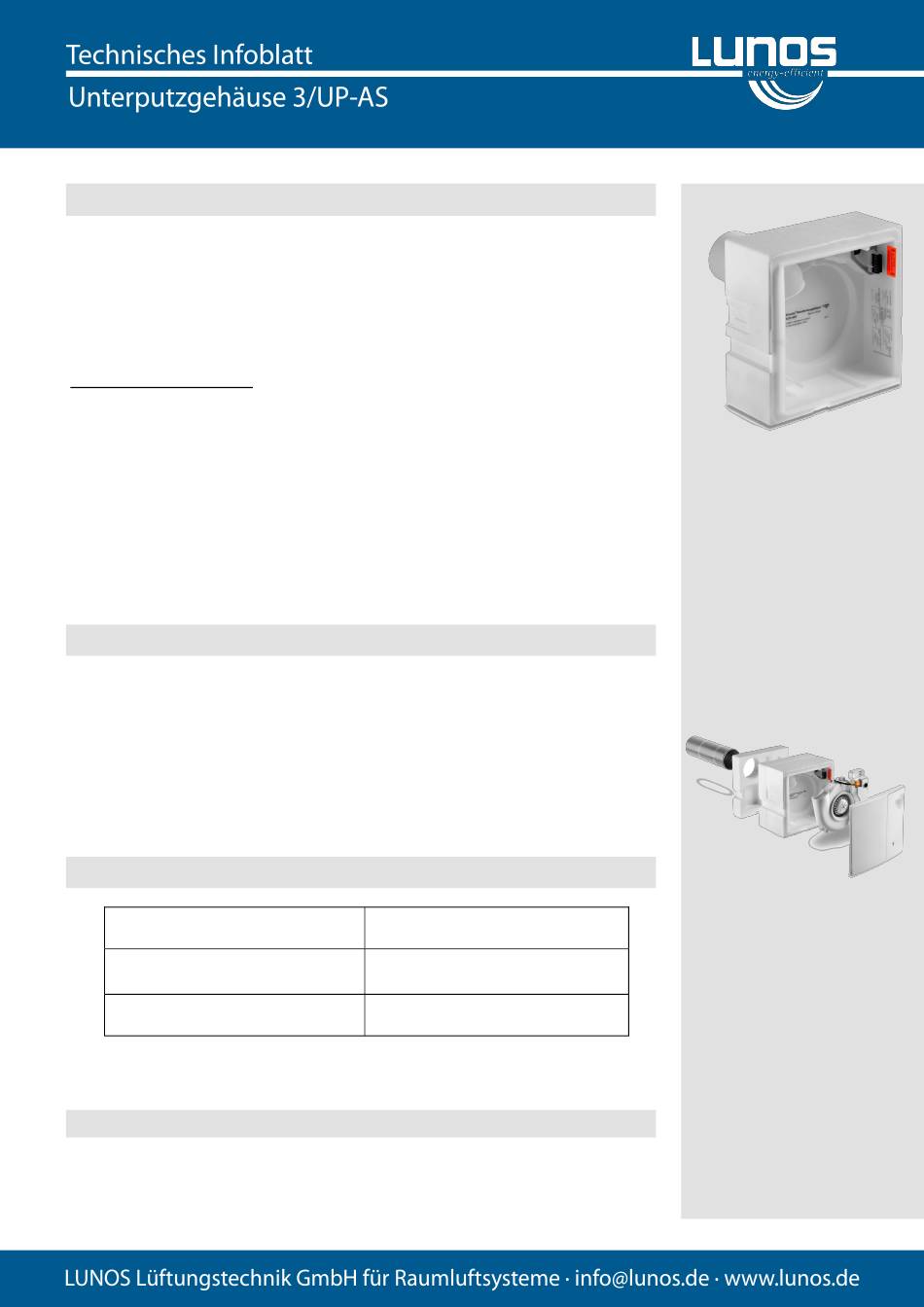

Beschreibung und Funktionen

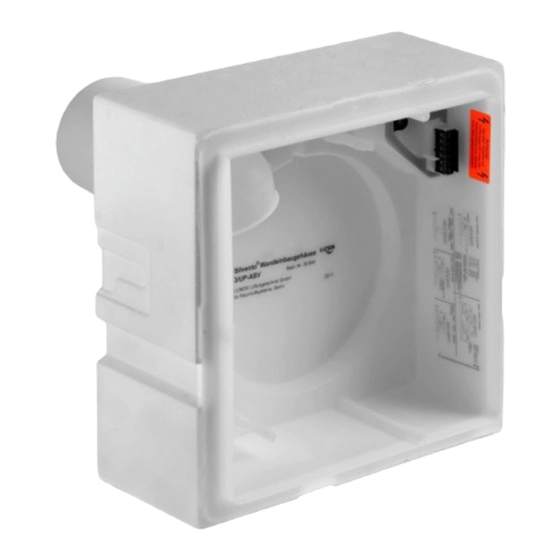

Gehäuse für die Unterputzmontage aus UV-stabilem Kunststoff und Styroporum-
mantelung, geeignet für den Einbau in die Außenwand mit rückseitigem konischem
Abluftstutzen (DN 80-DN 75) und leckluftdichter Rückschlagklappe.
In das Unterputzgehäuse können alle Ventilatoreinsätze der Baureihe Silvento ein-
gesetzt werden.
Das Gehäuse ist in unterschiedlichen Stärken verfügbar bzw. kann mittels Styropo-
radapter beliebig auf die vorhandene Wandstärke erweitert werden.
Verfügbare Ausführungen:
3/UP-AS10,7
Gehäuse mit rückseitigem Abluftstutzen und Styroporummantelung (107 mm Tie-
fe), Schalldämmung, Putzschutzdeckel und Netzanschlussklemme.
3/UP-AS17,5
Wie 3/UP-AS10,7, zusätzlich mit Wanddurchführung 9/J30 und Styroporadapter
zur Verlängerung der o.g. Gehäuse um 53 mm.
Einbau des Gehäuses durch bündigen Abschluss mit der Wand sowie Entlüftung
mittels Wanddurchführung 9/J30 direkt durch die Außenwand.
Das Lüftungsgerät ist schutzisoliert, der Schutzleiteranschluss entfällt.
Beachten Sie bitte die Einbauanleitung und lassen Sie die Geräte fachgerecht
elektrisch anschließen.
Spannungsversorgung
Maße
B x H x T
Verfügbarer statischer Druck
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
Einbau
Technische Daten
230 V AC 50 Hz
270 mm x 270 mm x variabel
227 Pa
Hinweis
Bestellnummer 039 841
E269 11.18
