Related Manuals for Siemens SIMATIC IPC547C
Summary of Contents for Siemens SIMATIC IPC547C

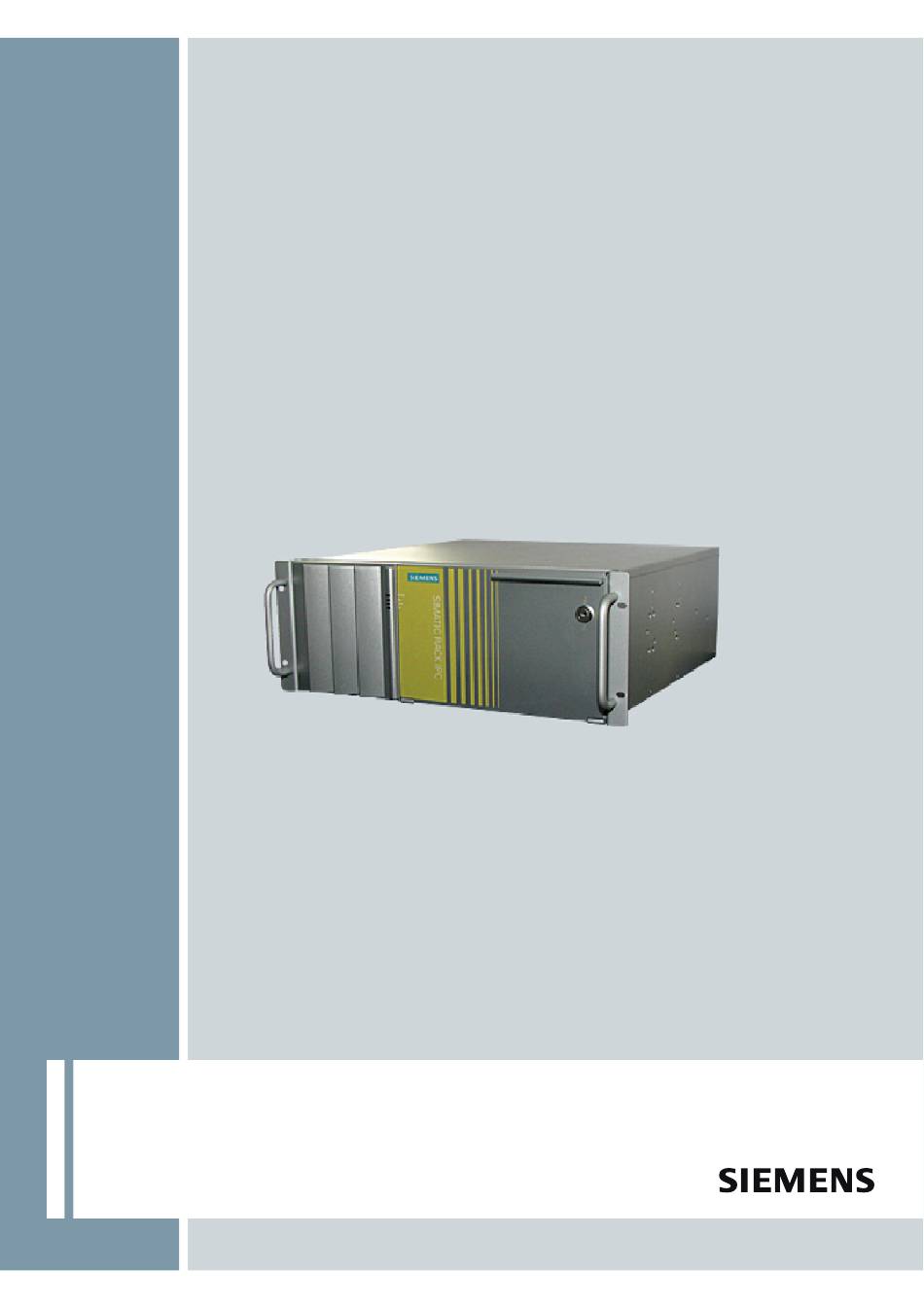

- Page 1 SIMATIC IPC547C Industrie PC Herstellerklärung “Geeignet für Linux“ · Januar 2010 simatic...
- Page 3 Herstellererklärung "Geeignet für Linux" Bericht zur Prüfinstallation SIMATIC Industrie PC SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung 01/2010 A5E02622527-01...
- Page 4 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Page 5 Inhaltsverzeichnis Herstellererklärung "Geeignet für Linux"....................7 Bericht zur Prüfinstallation ........................11 Anmerkungen zu Installation und Konfigurierung ................11 Geprüfte Hardware und Konfiguration - Hintergrundinformation ..........13 SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung, 01/2010, A5E02622527-01...
- Page 6 Inhaltsverzeichnis SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung, 01/2010, A5E02622527-01...
-
Page 7: Herstellererklärung "Geeignet Für Linux
Hiermit werden keine Aussagen gemacht über die Eignung anderer Softwareversionen, Updates, Upgrades oder Releases von Novell SUSE Linux. Die getestete Software ist weder ein Produkt von Siemens noch wird sie von Siemens vertrieben, empfohlen oder unterstützt. Siemens übernimmt daher keine Verantwortung für die Verwendung jeglicher Versionen oder Distributionen von Linux auf Siemens SIMATIC IPC547C. - Page 8 2 x RTL8111 onboard PCIe Gigabit Ethernet controller Graphikadapter Intel Q45 (GMA4500 Graphics Controller) Monitor VGA analog 19", Fujitsu Siemens P19-1, 1280 x 1024 Pixel USB-Controller ● Intel ICH10-Serie USB UHCI #1-3, #4-6 ● Intel ICH10-Serie USB2 EHCI #1, #2...
- Page 9 Zeigegerät Prüft die richtige Funktion der Zeigegeräte und ihrer erfolgreich Komponenten (Tasten, Rad, usw.) Tastatur Validiert alle Tasten, Steuertasten, Funktionstasten, erfolgreich usw. RAID1/5 Es wird das SW-Raid (md) von Linux verwendet. erfolgreich SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung, 01/2010, A5E02622527-01...
- Page 10 Herstellererklärung "Geeignet für Linux" SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung, 01/2010, A5E02622527-01...
-
Page 11: Bericht Zur Prüfinstallation
Installation Installations-DVD 1 für Novell openSUSE Linux 11.1 bei Verwendung in internen DVD-/CD-ROM-Laufwerk. ● Verwendung der Default-Einstellungen für das BIOS: – Installation mit ACPI. Monitor VGA analog 19", Fujitsu Siemens P19-1, 1280 x 1024 Pixel Locale Sprache Englisch Tastaturlayout Deutsch... - Page 12 (rw,noexec,nosuid, Rest 443 GB nodev,gid=100, umask=0002, utf8=true) fusectl /sys/fs/fuse/c type (rw) onnections securityfs none /proc/sys/fs/b Binfmt misc (rw) infmt misc /dev/sdb1 /media/FLASHDR type vfat (rw,nosuid,nodev, 2 GB USB- noatime,uid=0,utf8) FlashDrive SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung, 01/2010, A5E02622527-01...
-
Page 13: Geprüfte Hardware Und Konfiguration - Hintergrundinformation
Audio CDs lassen sich mit dem Player Kaffeine abspielen. Serielle Schnittstelle ● Verwendetes Programm: minicom - ASCII-Dateiübertragung Verfahren: ● Für das Setup verwenden: Parameter 57600 8N1 minicom -s ● Die seriellen Schnittstellen können als /dev/ttyS0 und /dev/ttyS1 angesprochen werden. SIMATIC IPC547C "Geeignet für Linux" Betriebsanleitung, 01/2010, A5E02622527-01... - Page 14 ● Drucker HP Deskjet 930 C an LPT angeschlossen. ● YAST ➜ Hardware ➜ Drucker ➜ deskjet930c [Test] ➜ Bilddruck mit Foto testen. USB-Flashdrive ● Verwendetes Flash Drive: Siemens SIMATIC PC USB-Flashdrive 2 GB (6ES7648-0DC40-0AA0). ● Beim Einstecken des USB-Flashdrive in eine USB-Schnittstelle wird der Stick automatisch erkannt und gemountet, z.
- Page 16 Get more Information www.automation.siemens.com/simatic Siemens AG Änderungen vorbehalten Industry Sector ID: A5E02622527 Industrial Automation and Drive Technologies Postfach 4848 90327 NÜRNBERG © Siemens AG 2010 DEUTSCHLAND www.siemens.com/automation...
- Page 17 SIMATIC IPC547C Industrial PC Manufacturer‘s Declaration “Suited for Linux“ · January 2010 simatic...
- Page 19 Manufacturer's declaration SIMATIC IPC547C "Suited for Linux" "Suited for Linux" Report on test installation SIMATIC Industrial PC SIMATIC IPC547C "Suited for Linux" Operating Instructions 01/2010 A5E02622528-01...
- Page 20 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
- Page 21 Table of contents Manufacturer's declaration "Suited for Linux" .................... 7 Report on test installation ........................11 Installation and configuration notes .....................11 Tested hardware and configuration - background information ............13 SIMATIC IPC547C "Suited for Linux" Operating Instructions, 01/2010, A5E02622528-01...
- Page 22 Table of contents SIMATIC IPC547C "Suited for Linux" Operating Instructions, 01/2010, A5E02622528-01...
-
Page 23: Manufacturer's Declaration "Suited For Linux
Observe the notes in the corresponding operating instructions of the Siemens SIMATIC IPC547C. Siemens is not responsible for the transfer of Linux to the Siemens SIMATIC IPC547C. Description This manufacturer's declaration "Suited for Linux" specifies the test of SIMATIC IPC with a specially selected version of Linux. - Page 24 2 x RTL8111 onboard PCIe Gigabit Ethernet controller Graphics adapter Intel Q45 (GMA4500 Graphics Controller) Monitor VGA analog 19", Fujitsu Siemens P19-1, 1280 x 1024 pixels USB controller ● Intel ICH10 family USB UHCI #1-3, #4-6 ● Intel ICH10 family USB2 EHCI #1, #2...
- Page 25 Verifies proper function of pointing device and its success components (buttons, wheel, etc.). Keyboard Validates all keys, control keys, function keys, etc. success RAID1/5 A SW-Raid (md) from Linux will be used. success SIMATIC IPC547C "Suited for Linux" Operating Instructions, 01/2010, A5E02622528-01...
- Page 26 Manufacturer's declaration "Suited for Linux" SIMATIC IPC547C "Suited for Linux" Operating Instructions, 01/2010, A5E02622528-01...
-
Page 27: Report On Test Installation
The contents of this section shall not serve for support purposes, but are published as they are only for information purposes with the exclusion of all liability. This information is not a substitute for support services. These services are not offered by Siemens. Installation and configuration notes Installation Novell openSUSE Linux 11.1 installation DVD 1 used in internal DVD/CD-ROM drive. - Page 28 (rw,noexec,nosuid, Rest 443 GB nodev,gid=100, umask=0002, utf8=true) fusectl /sys/fs/fuse/c type (rw) onnections securityfs none /proc/sys/fs/b Binfmt misc (rw) infmt misc /dev/sdb1 /media/FLASHDR type vfat (rw,nosuid,nodev, 2 GB USB noatime,uid=0,utf8) FlashDrive SIMATIC IPC547C "Suited for Linux" Operating Instructions, 01/2010, A5E02622528-01...
-
Page 29: Tested Hardware And Configuration - Background Information
Serial port ● Used program: minicom - ASCII file transfer Procedure: ● Use for setup: parameter 57600 8N1 minicom -s ● The serial ports can be accessed as /dev/ttyS0 and /dev/ttyS1. SIMATIC IPC547C "Suited for Linux" Operating Instructions, 01/2010, A5E02622528-01... - Page 30 ● YAST ➜ Hardware ➜ Printer ➜ deskjet930c [Test] ➜ Test printing using photo. USB FlashDrive ● Used FlashDrive: Siemens SIMATIC PC USB-Flashdrive 2 GB (6ES7648-0DC40-0AA0). ● When the USB FlashDrive is inserted into a USB port, it is detected and mounted automatically, e.g.
- Page 32 Get more Information www.automation.siemens.com/simatic Siemens AG Subject to change Industry Sector ID: A5E02622528 Industrial Automation and Drive Technologies P.O. Box 4848 90327 NUERMBERG © Siemens AG 2010 Germany www.siemens.com/automation...
