Pro 21
TM

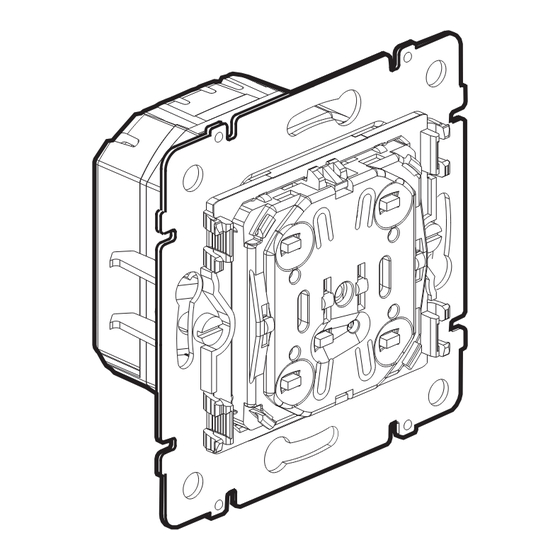

2x1000 W PLC/IR switch
7756 34/47
Characteristics
(continued)
Voltage
100 - 240 VA
Frequency
50 - 60 Hz
2 x 1,5 mm
or 1 x 2,5 mm
EN 50065
Standards
IEC 60669-2-1
–5°C to +45°C
-
Characteristics
2 x 500 W
110 V
230 V
2 x 1000 W
Incandescent lamp
Halogen lamp
ELV halogen lamp with ferromagnetic
or electronic transformer
Note: can be relayed using a contactor for higher powers
2
2
50 mm
L
L = 40 mm
L < 40 mm
2
2 x 500 W
2 x 500 VA
2 x (2 x 36 W)
2 x 1000 W
2 x 1000 VA
2 x (2 x 36 W)
Fluorescent tube
Fluocompact lamp with built-in or
separate transformer
2 x 80 W
2 x 160 W
