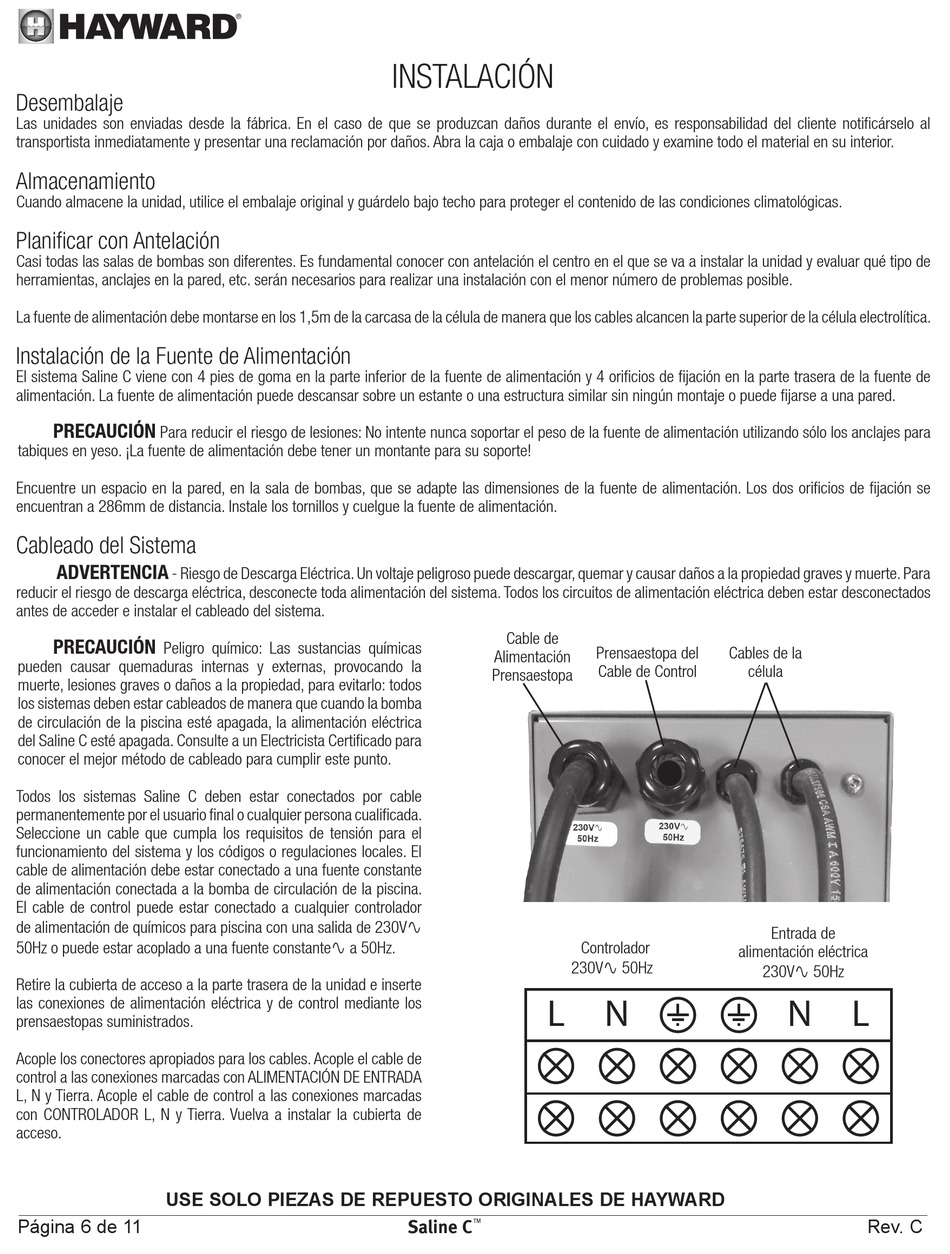

Instalación - Hayward Saline C HCSC60EU User Manual

Desembalaje
Las unidades son enviadas desde la fábrica. En el caso de que se produzcan daños durante el envío, es responsabilidad del cliente notificárselo al
transportista inmediatamente y presentar una reclamación por daños. Abra la caja o embalaje con cuidado y examine todo el material en su interior.
Almacenamiento
Cuando almacene la unidad, utilice el embalaje original y guárdelo bajo techo para proteger el contenido de las condiciones climatológicas.
Planificar con Antelación
Casi todas las salas de bombas son diferentes. Es fundamental conocer con antelación el centro en el que se va a instalar la unidad y evaluar qué tipo de
herramientas, anclajes en la pared, etc. serán necesarios para realizar una instalación con el menor número de problemas posible.
La fuente de alimentación debe montarse en los 1,5m de la carcasa de la célula de manera que los cables alcancen la parte superior de la célula electrolítica.
Instalación de la Fuente de Alimentación
El sistema Saline C viene con 4 pies de goma en la parte inferior de la fuente de alimentación y 4 orificios de fijación en la parte trasera de la fuente de
alimentación. La fuente de alimentación puede descansar sobre un estante o una estructura similar sin ningún montaje o puede fijarse a una pared.
PRECAUCIÓN
Para reducir el riesgo de lesiones: No intente nunca soportar el peso de la fuente de alimentación utilizando sólo los anclajes para
tabiques en yeso. ¡La fuente de alimentación debe tener un montante para su soporte!
Encuentre un espacio en la pared, en la sala de bombas, que se adapte las dimensiones de la fuente de alimentación. Los dos orificios de fijación se
encuentran a 286mm de distancia. Instale los tornillos y cuelgue la fuente de alimentación.
Cableado del Sistema
ADVERTENCIA
- Riesgo de Descarga Eléctrica. Un voltaje peligroso puede descargar, quemar y causar daños a la propiedad graves y muerte. Para
reducir el riesgo de descarga eléctrica, desconecte toda alimentación del sistema. Todos los circuitos de alimentación eléctrica deben estar desconectados
antes de acceder e instalar el cableado del sistema.
PRECAUCIÓN
Peligro químico: Las sustancias químicas
pueden causar quemaduras internas y externas, provocando la
muerte, lesiones graves o daños a la propiedad, para evitarlo: todos
los sistemas deben estar cableados de manera que cuando la bomba
de circulación de la piscina esté apagada, la alimentación eléctrica
del Saline C esté apagada. Consulte a un Electricista Certificado para
conocer el mejor método de cableado para cumplir este punto.
Todos los sistemas Saline C deben estar conectados por cable
permanentemente por el usuario final o cualquier persona cualificada.
Seleccione un cable que cumpla los requisitos de tensión para el
funcionamiento del sistema y los códigos o regulaciones locales. El
cable de alimentación debe estar conectado a una fuente constante
de alimentación conectada a la bomba de circulación de la piscina.
El cable de control puede estar conectado a cualquier controlador
de alimentación de químicos para piscina con una salida de 230V
50Hz o puede estar acoplado a una fuente constante
Retire la cubierta de acceso a la parte trasera de la unidad e inserte
las conexiones de alimentación eléctrica y de control mediante los
prensaestopas suministrados.
Acople los conectores apropiados para los cables. Acople el cable de
control a las conexiones marcadas con ALIMENTACIÓN DE ENTRADA
L, N y Tierra. Acople el cable de control a las conexiones marcadas
con CONTROLADOR L, N y Tierra. Vuelva a instalar la cubierta de
acceso.
USE SOLO PIEZAS DE REPUESTO ORIGINALES DE HAYWARD
Página 6 de 11
INSTALACIÓN
Cable de
Alimentación
Prensaestopa


a 50Hz.
Saline C
™
Prensaestopa del
Cable de Control
Controlador
230V  50Hz
L N
Cables de la
célula
Entrada de
alimentación eléctrica
230V  50Hz
N L
Rev. C
